Sensor de pressão diferencial MEMS com estrutura de silício YJJ WF200S com faixa de 0 - 10 kPa é usado para monitoramento médico

Descrição do Produto:

O Sensor de Pressão Diferencial MEMS com Estrutura de Silício WF200S, com faixa de 0 - 10 kPa, é usado para monitoramento médico

Características:

O sensor de pressão WF200S é um sensor de pressão diferencial MEMS com estrutura totalmente em silício.
O WF200S adota o design de ponte completa Hewitt. Sob a fonte de alimentação operacional padrão, ele pode alcançar medições precisas de pressão variando de 0 a 10 kPa (personalizável para múltiplas faixas) e exibe uma boa relação linear com a tensão de saída.

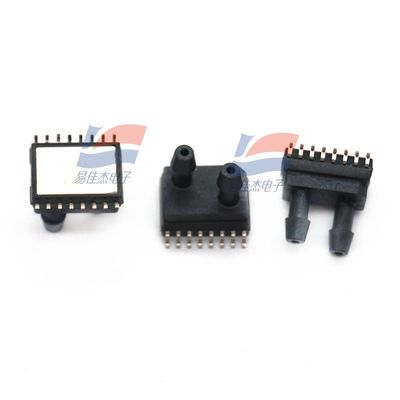

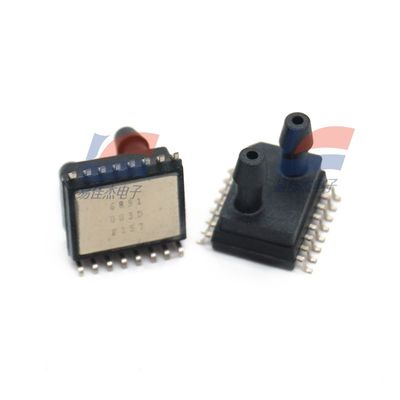

O gerador de pressão da série WF200S adota uma estrutura de bico de ar de sensor duplo e é embalado no formato SOIC 16.
O WF200S é aplicável a vários dispositivos médicos, como monitores de pressão arterial, ventiladores, medidores de função pulmonar, equipamentos de hemodiálise e detectores de esclerose arterial.
O sensor de pressão diferencial WF200S suporta a personalização de múltiplas faixas de medição.
Faixa atual: 5KPa, 10KPa, 20KPa, 40KPa, 100KPa, 200KPa, 300KPa.

O produto WF200S possui as seguintes características principais:
Alta sensibilidade
Alta confiabilidade
Alta precisão

Alta estabilidade
Faixa de pressão: 0 - 10 kPa (pressão diferencial)
Fonte de alimentação de tensão constante: 0V a 10V
Fonte de alimentação de corrente constante: 0mA a 2mA
Faixa de temperatura de operação: -40 a +125°C
Tamanho: 10,3 X 10,3 X 10,3 mm

Nome do Parâmetro Condições Externas Mínimo Típico Máximo Unidade Observações

Características Gerais

Faixa de Pressão - 0~10; 0~40; 0~200 kPa 1

Pressão de sobrecarga TA = 25℃ 2X FS

Pressão de explosão TA = 25℃ > 3X FS

Temperatura de operação - -20 a +85 ℃

Temperatura de armazenamento - -40 a +125 ℃

Compatibilidade de mídia: ar e gases não corrosivos

Características elétricas

Tensão de excitação TA = 25℃ 5 a 10 V

Corrente de excitação TA = 25℃ 1 a 2 mA

Resistência do braço da ponte TA = 25℃ 4, 5, 6 kΩ 2

Desvio do ponto zero TA = 25℃ -15 a 0 a 15 mV

Saída de escala total TA = 25℃

45, 60, 75 mV faixa de 10kPa

60, 75, 90 mV faixa de 40kPa

70, 90, 110 mV faixa de 200kPa

Linearidade TA = 25℃ -0,3 a 0,3 %VFS linha reta de melhor ajuste

Coeficiente de temperatura de desvio do ponto zero TA = 25℃ -0,08 a 0,08 %VFS

Coeficiente de temperatura de saída de escala total TA = 25℃ -0,27 a -0,22 a -0,17 %VFS /℃ excitação de pressão constante

Coeficiente de temperatura de saída de escala total TA = 25℃ -0,03 a 0,03 %VFS /℃ excitação de corrente constante

Coeficiente de temperatura de resistência TCR TA = 25℃ 1600 a 2000 ppm/℃

Histerese de pressão TA = 25℃ -0,1 a 0,05 a 0,1 %VFS

Histerese de temperatura TA = 25℃ -0,3 a 0,3 %VFS
