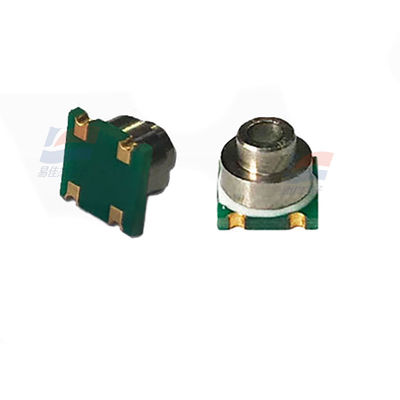

YJJ WF5805F Sensor de pressão digital à prova d'água

Descrição do produto:

WF5805F Sensor de pressão digital à prova d'água é usado no diário de bordo do veículo de mergulho

Características:

O WF5805F é um sensor de pressão de alta resolução, com interfaces I2C e SPI. Inclui um elemento de pressão piezoresistivo de silício e um ADC ΔΣ de 24 bits de alta resolução.

O WF5805F oferece saídas digitais de 24 bits de alta precisão para pressão e temperatura.Todos os cálculos embutidos empregam operações de ponto flutuante de alta velocidade de 4 MHzA compensação de dados está integrada internamente e a ligação de comunicação é muito simples.

O sensor WF5805F é embalado com uma superfície de anel de aço inoxidável e o substrato, e está em conformidade com os padrões RoHS.

Nome do parâmetro Condições externas Observações unitárias mínimas típicas máximas

Características gerais

Intervalo de pressão - 0~10; 0~40; 0~200 kPa 1

Pressão de sobrecarga TA = 25°C 2X FS

Pressão de explosão TA = 25°C > 3X FS

Temperatura de funcionamento - -20 a + 85 °C

Temperatura de armazenamento - -40 a + 125 °C

Compatibilidade com os meios: ar e gases não corrosivos

Características elétricas

Voltagem de excitação TA = 25°C 5 a 10 V

Corrente de excitação TA = 25°C 1 a 2 mA

Resistência do braço de ponte TA = 25°C 4, 5, 6 kΩ 2

O deslocamento do ponto zero TA = 25°C -15 a 0 a 15 mV

Fornecimento em escala total TA = 25°C

45, 60, 75 mV 10 kPa

60, 75, 90 mV 40 kPa

70, 90, 110 mV 200 kPa

Linearidade TA = 25°C -0,3 a 0,3 % VFS linha reta de melhor ajuste

Coeficiente de temperatura de deslocamento do ponto zero TA = 25°C -0,08 a 0,08 %VFS

Coeficiente de temperatura de saída em escala total TA = 25°C -0,27 a -0,22 a -0,17 % VFS / excitação de pressão constante a °C

Coeficiente de temperatura de saída em escala total TA = 25°C -0,03 a 0,03 % VFS / excitação de corrente constante a °C

Coeficiente de temperatura de resistência TCR TA = 25°C 1600 a 2000 ppm/°C

Histerese por pressão TA = 25°C -0,1 a 0,05 a 0,1 % VFS

Histerese de temperatura TA = 25°C -0,3 a 0,3 % VFS
