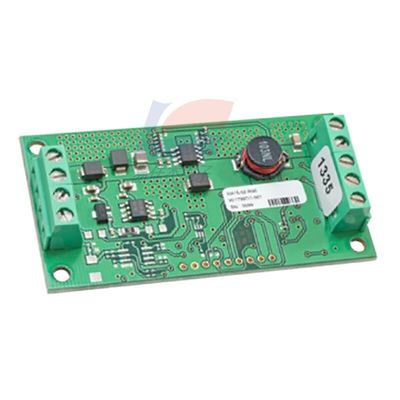

YJJ OXY-LC-A25-455 OXY-LC-485 Painel de interface do sensor de oxigénio para medição da pressão do ar

Descrição do Produto:

OXY-LC-A25-455 OXY-LC-485 Placa de Interface do Sensor de Oxigênio É Usada Para Medir a Pressão do Ar

Características:

Fornece a eletrônica necessária para alimentar e

controlar a gama de sensores de dióxido de zircônio (ZrO2) da SST

 Sensor de pressão embutido para compensação da pressão barométrica

 Terminais de parafuso montados na interface para fiação fácil com

tensão reversa e sobretensão transitória

BENEFÍCIOS

A filtragem de software adaptável fornece uma resposta rápida do sensor

juntamente com uma saída de oxigênio estável

Saída linear de alta precisão

ESPECIFICAÇÕES TÉCNICAS

Tensão de alimentação

Variante RS485: 8—28VDC

Variantes analógicas: 20—28VDC

Corrente de alimentação 600mA máx. a 24VDC

1.2A máx. a 12VDC

Saída digital RS485 (Modbus RTU)

ou PWM

Saída analógica 4—20mA; carga 600Ω máx

ou 0—10VDC; carga 10kΩ min

Limites de temperatura

Armazenamento: -40°C a +85°C

Operação: -30°C a +70°C

Limites de pressão de operação1 260—1260mbar absoluto

1) Sensor e interface para correção da compensação da pressão barométrica.

2) Operação prolongada abaixo de 0,1% O2 pode danificar o elemento sensor.

3) A precisão das variantes de saída analógica declarada é válida quando calibrada no valor de calibração padrão. Variante RS485

a precisão declarada é válida quando calibrada no padrão de 20,7% O2 na faixa de 0,1 a 25% O2. Para máxima precisão

acima de 25% O2, a interface e o sensor devem ser calibrados para a escala total da faixa necessária usando gás certificado.

Faixa de oxigênio (saída analógica) 0,12—25% O2

ou 0,12—100% O2

Faixa de oxigênio (Modbus RTU) 0,12—100% O2

Precisão após calibração3 0,5% O2

Repetibilidade após calibração 0,5% O2

Resolução de saída 0,01% O2

Tempo de resposta (etapa 10—90%)

Sensor de resposta rápida conectado: 4s

Sensor de resposta padrão conectado: 15s

Tempo inicial de aquecimento (até saída estável) 5—10mins

Atraso de inicialização de saída inativa (aquecimento do aquecedor)

Do modo OFF para ON: 60s

Do modo Standby para ON (apenas RS485): 20s

Fabricante: SST Sensing

Tipo de produto: Ferramentas de desenvolvimento de sensores de pressão RoHS:

Produto: Placas de interface de sensor
Tipo: Sensor de oxigênio
Ferramentas para avaliação: Pressão barométrica
Tensão de alimentação operacional: 8 V a 28 V
Marca registrada: SST Sensing
Descrição/Função: Placa de interface do sensor de oxigênio
Tipo de interface: RS485
Temperatura máxima de operação: + 70 °C
Temperatura mínima de operação: - 30 °C
Tipo de produto: Ferramentas de desenvolvimento de sensores de pressão 1
Subcategoria: Ferramentas de desenvolvimento
Alias do número da peça: M-OXY-LC-A25-455
Peso da unidade: 46,164 g
Especificações:
Faixas de medição de

0 a 100%
