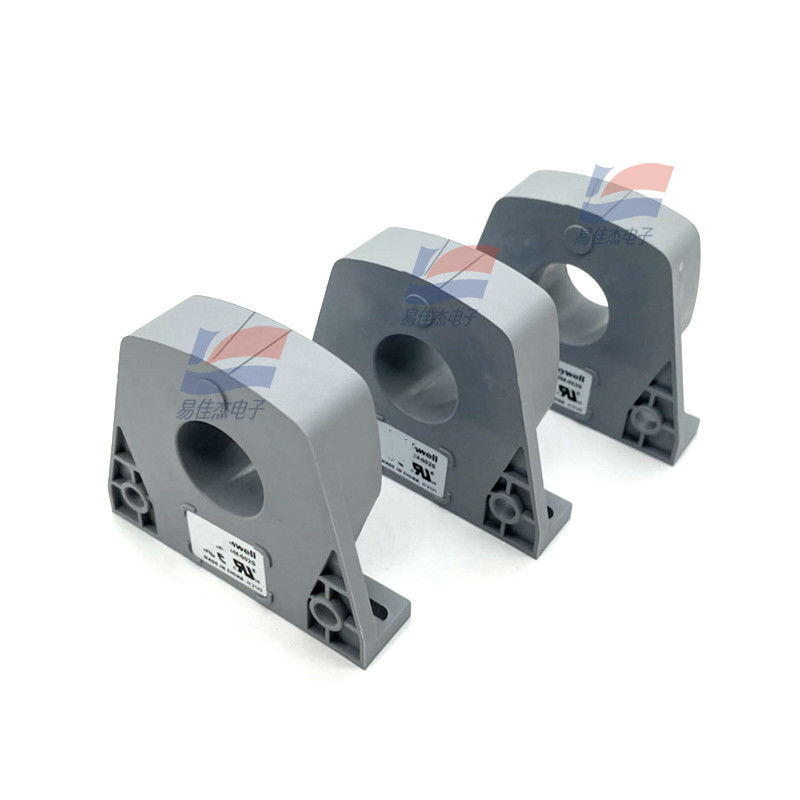

Sensor de corrente de circuito fechado CSNS300M-002S para eletrônica de potência e automação industrial

CSNS300M-002S Sensor de corrente de circuito fechado para eletrônica de potência de automação industrial

Detalhes do produto:

O CSNS300M-002S é um sensor de corrente de circuito fechado, baseado no princípio de compensação magnética.As especificações pormenorizadas são as seguintes::

Aplicações:

• Automatização Industrial: Usado em motores de velocidade, sistemas de servo e conversores de alta tensão para monitorar e controlar a corrente em tempo real, garantindo o funcionamento estável dos equipamentos.
• Eletrônica de potência: aplicada em fontes de alimentação, wattsímetros e sistemas de armazenamento de energia para medição precisa de corrente,que ajuda a otimizar a eficiência de conversão de energia e proteger os circuitos de sobrecorrente.
• Novos campos de energia: adequados para a energia eólica, sistemas de energia solar e veículos de energia nova para detectar correntes de corrente contínua, AC ou pulsação,que apoia a exploração segura e fiável de equipamentos de energia renovável e sistemas de propulsão elétrica.
• Proteção contra a segurança elétrica: Instalada em dispositivos de proteção contra a sobrecorrência e detectores de falhas em terra para identificar rapidamente condições anormais de corrente e ativar mecanismos de proteção.
• Robótica e Controle de Movimento: garante um feedback de corrente preciso para braços robóticos e sistemas de movimento de precisão, permitindo um controle suave e preciso de movimentos mecânicos.

Características:

• Ampla faixa de medição: a 300 A.t rms, com uma faixa de medição de 0 a ± 600 A.t, capaz de lidar com cenários de baixa e alta corrente.
• Alta precisão: precisão superior a ± 0,75% a 25 °C, garantindo dados de corrente fiáveis para aplicações críticas.
• Resposta rápida: tempo de resposta dentro de 500 ns, permitindo o rastreamento em tempo real de mudanças rápidas de corrente (por exemplo, correntes de pulso).
• Excelente linearidade: linearidade superior a ±0,20%, mantendo uma relação proporcional precisa entre as correntes de entrada e de saída.
• Forte isolamento elétrico: isolamento rms de 6KV entre os lados primário e secundário, protegendo os utilizadores e os equipamentos contra riscos de alta tensão.
• Estabilidade a altas temperaturas: funciona de forma estável de -40°C a 85°C, adequado para ambientes industriais adversos.
• Desvio de baixa temperatura: desvio de corrente dentro de ± 0,60 mA em 0 - 70 °C, minimizando os erros de medição causados por flutuações de temperatura.
• Alta capacidade dI/dT: rastreia as alterações de corrente a > 100 A/μs, ideal para aplicações que exigem uma resposta rápida de corrente (por exemplo, acionamentos de motores).
• Design compacto: Casa de plástico isolado com conexão primária através de um buraco e um conector secundário de 4 pinos, facilitando a instalação fácil em espaços apertados.
• Fornecimento de energia universal: compatível com ±12~18VDC, oferecendo flexibilidade em diferentes configurações de alimentação.
