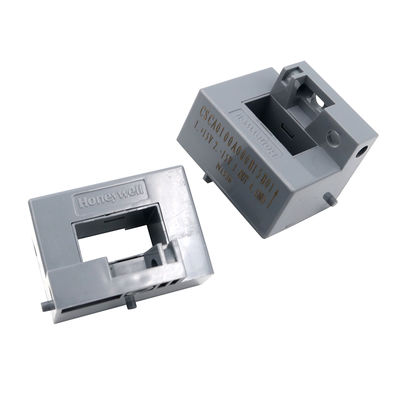

CSCA0100A000B15B01 Sensor de corrente de circuito aberto baseado em efeito Hall para fontes de alimentação de comunicação UPS

CSCA0100A000B15B01 Sensor de corrente de circuito aberto baseado no efeito Hall para fontes de alimentação de comunicação UPS

Detalhes do produto:

O CSCA0100A000B15B01 é um sensor de corrente de circuito aberto baseado no efeito Hall. As especificações detalhadas são as seguintes:

Parâmetros básicos:

• Corrente nominal: 100 A RMS (a 25 °C).
• Distância de medição: ± 300 A.
• Resistência de medição: A 70°C (com ±15V, ±25A.t máximo): Min. 54 ohm, Max. 360 ohm.
• Corrente de saída analógica: 25 mA.
• Relação de rotação: 1000.
• Precisão (a 25°C): Máximo ± 0,5% (incluindo o efeito de desvio zero).
• Voltagem de alimentação: ± 12 ~ 15 V (± 5%).

Parâmetros:

• Tipo de sensor: efeito Hall, circuito aberto.
• Tipo de saída: analógico.
• Resistência de saída: > 10k ohms.
• Temperatura de funcionamento: -10°C a 80°C.
• Temperatura de armazenagem: -25°C a 85°C.

Características de desempenho:

• Baseado no princípio do efeito Hall: utiliza dispositivos de efeito Hall, cuja tensão de saída está linearmente relacionada à amplitude e fase do campo magnético aplicado, permitindo a medição precisa de CA,DC, e correntes de pulso.
• Baixo consumo de energia: satisfaz os requisitos de economia de energia com baixo consumo de energia.
• Bom isolamento elétrico: fornece isolamento elétrico de alto nível entre circuitos primários e secundários para uma operação segura e confiável.
• Velocidade de resposta rápida: o tempo de resposta é tipicamente na faixa de microssegundos, permitindo uma resposta rápida às mudanças atuais.

Áreas de aplicação:

Adequado para unidades de velocidade variável, proteção contra sobrecorrência, UPS e fontes de alimentação de comunicação, sistemas de controlo de feedback de corrente,

Robótica e outros campos.

Embalagem e ligação:

• Adota um conector de tipo Molex para fácil instalação e ligação.
• Normalmente montável através de flanges, oferecendo certa estabilidade mecânica.
