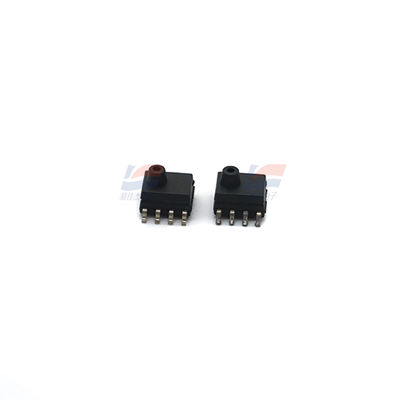

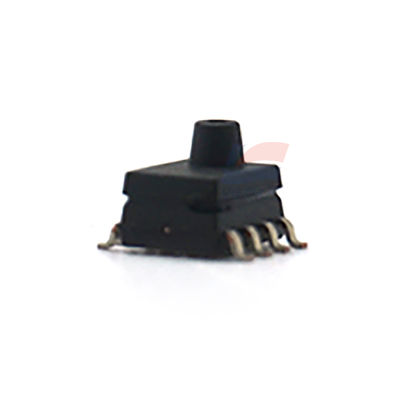

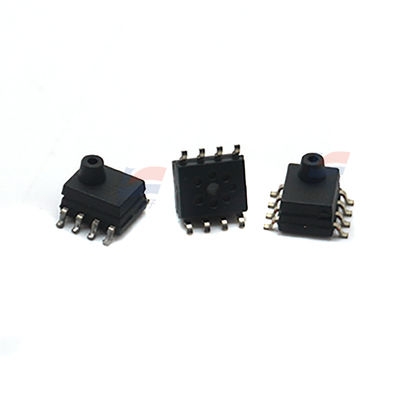

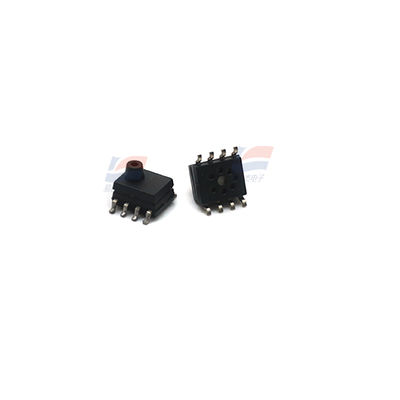

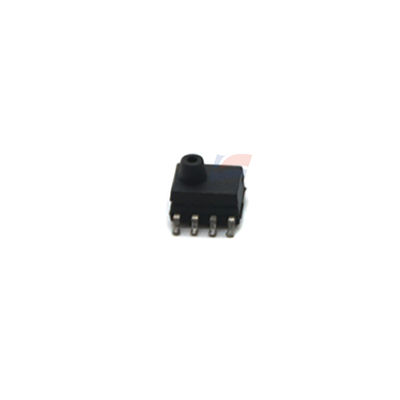

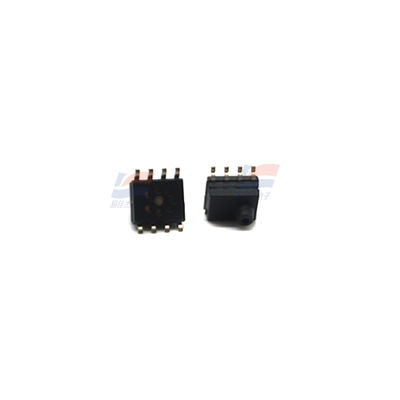

O Sensor de Pressão de Admissão YJJ SM5420C-030A-P-T é usado no Sistema de Monitoramento da Pressão dos Pneus.

Descrição do Produto:

O Sensor de Pressão de Admissão YJJ SM5420C-030A-P-T é usado no Sistema de Monitoramento da Pressão dos Pneus.

Características:

O SM5420C é um sensor de pressão absoluta em miniatura com encapsulamento SO-8 lançado pela Silicon Microstructures, Inc. (SMI), visando principalmente aplicações em sistemas de monitoramento da pressão dos pneus automotivos (TPMS), controle do motor e instrumentação industrial [1] [3-4]. Este produto é baseado na tecnologia de wafer SM5108 e utiliza tecnologia piezoresistiva MEMS. Ele suporta três especificações de escala completa: 15 psi, 30 psi e 100 psi, apresentando alta precisão e adaptabilidade a ambientes agressivos [2].

O sensor está disponível em configurações com porta ou ventiladas, com um design de interface otimizado para minimizar o risco de impacto de pulsos de pressão. Ele oferece versões personalizadas padrão protegidas com gel e sem gel para atender a diferentes requisitos de aplicação [2-3]. O substrato cerâmico é adequado para produção em massa e é compatível com integração em PCB e instalação com anel O [1-2]. O produto opera a 5V, com uma faixa de temperatura operacional padrão de 0-70°C, e alguns modelos se estendem a -40°C a +125°C. O sinal de saída é baseado no melhor algoritmo de ajuste linear a 25°C [2]. Ele passou na certificação automotiva AEC-Q100 e na verificação de conformidade RoHS, e é amplamente utilizado em linhas de produção automatizadas e ambientes industriais de alta confiabilidade.

O SM5420 pode ser selecionado com uma configuração com porta ou uma configuração ventilada, permitindo que o ar passe pela porta ou pelo posicionamento positivo da fonte de pressão para detectar a pressão ambiental geral ou usado em conjunto com uma vedação de anel O. A direção da porta é escolhida para minimizar a chance de impacto direto de pulsos de pressão na superfície frontal do wafer de pressão devido à exposição de longo prazo a ambientes agressivos. O dispositivo vem com gel como padrão. Para grandes pedidos que exigem máxima estabilidade, como em estações de pressão de ar e estações meteorológicas, versões sem gel estão disponíveis.

Características: 15 psi, 30 psi e 100 psi; ampla faixa de temperatura operacional (-40 a +125°C); adequado para linhas de montagem automatizadas; preço ultrabaixo; tamanho de encapsulamento pequeno (0,16 polegadas x 0,16 polegadas); fonte de alimentação de corrente constante ou tensão constante; saída de tensão mV grande; sem compensação de temperatura ou calibração de ponto zero.

Especificações:
