Módulo de Deslocamento por Sensoriamento Micro-ondas YJJ GH-719 Utiliza o Princípio do Radar Doppler a 10,525 GHz

Descrição do Produto:

Módulo de Deslocamento de Detecção por Micro-ondas YJJ GH-719 Utiliza o Princípio do Radar Doppler a 10,525 GHz

Características:

Manual do Usuário do Módulo de Deslocamento por Micro-ondas GH-719

O módulo de deslocamento de detecção por micro-ondas GH-719 é um detector de objetos móveis por micro-ondas projetado com base no princípio do Radar Doppler. A frequência de micro-ondas é de 10,525 GHz. Ele pode operar diretamente conectando uma fonte de alimentação DC de 6-20V.

O processamento de sinal do módulo de deslocamento por indução por micro-ondas GH-719 é realizado usando um programa de microcomputador de chip único, garantindo alta confiabilidade. A placa de circuito possui 16 níveis de ajuste de sensibilidade, e a distância de detecção pode ser ajustada na faixa de 0,3 a 10 metros. Existem 4 opções de modo de disparo, e o tempo de saída do sinal é de 2 segundos, 3 segundos, 10 segundos, 20 segundos. Com a adição de um resistor fotosensível, ele pode suprimir o disparo durante o dia. É aplicado principalmente no controle e comutação de portas automáticas, controle de automação industrial, sistemas de prevenção de segurança interna e externa, sistema de controle de vídeo automático de caixas eletrônicos (ATM), e aviso de segurança ao ar livre e outros locais.

O módulo de deslocamento por indução por micro-ondas GH-719 é um módulo de detecção sem contato. Ele tem forte resistência à interferência de radiofrequência e não é afetado por temperatura, umidade, luz, fluxo de ar ou poeira. Ele pode ser instalado dentro de certas espessuras de plástico, vidro, madeira e outros invólucros não metálicos, tornando-o conveniente para aplicação no controle de vários produtos ou equipamentos.

2. Instruções de Ajuste da Placa de Circuito:

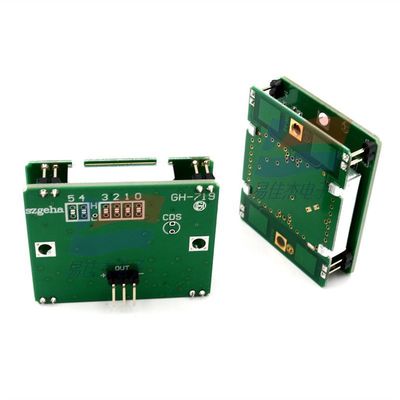

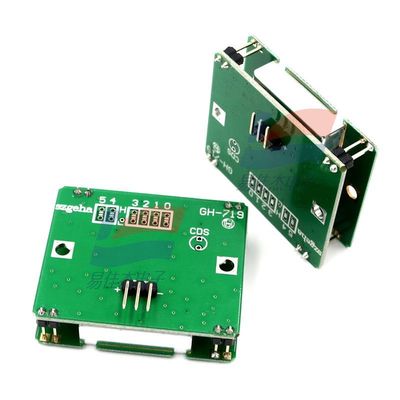

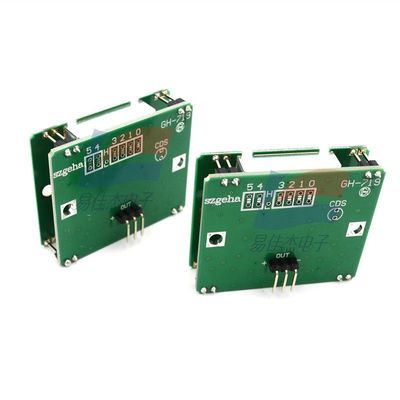

Ajuste de sensibilidade de 16 níveis: Existem quatro pontos de conexão marcados como 0, 1, 2 e 3 na placa de circuito.

Ao curto-circuitar os 4 pontos de conexão conforme mostrado abaixo, a sensibilidade pode ser ajustada em 16 níveis, permitindo que a faixa de detecção seja ajustada de 0,3 metros a 10 metros.

2: Quatro pontos de conexão desconectados. A distância de detecção é a mais próxima, dentro de 0,5 metros.

3: O curto-circuito do ponto de conexão é 1, e nenhum curto-circuito é 0. Quando todos estão em curto-circuito, a sensibilidade é a mais alta. O ajuste é o seguinte:

1: 0000

2: 0001

3: 0010

4: 0011

5: 0100

6: 0101

7: 0110

8: 011

8: 1000. 9: 1001. a: 1010. b: 1011. c: 1100. d: 1101. e: 1110. f: 1111.

Quatro modos de ajuste para B: Existem dois pontos de conexão marcados como 4 e 5 na placa de circuito.

1:00 - Modo de Disparo Irrepetitivo:

Quando um objeto em movimento é detectado, um sinal de nível alto de 3 segundos é emitido e, em seguida, o processo para. Após um atraso de 2 segundos, a detecção é repetida. Se um objeto em movimento for detectado novamente, um sinal de nível alto de 2 segundos é emitido, e este processo continua em um ciclo. O ciclo se repete até que nenhum objeto em movimento seja detectado, e então a saída do sinal de nível alto para.

2:01 Modo de toque de disparo repetível, com um tempo de atraso de 2 segundos:

Quando um objeto em movimento é detectado, um sinal de nível alto de 2 segundos é emitido. Durante este período de 2 segundos, o módulo detecta continuamente o movimento do objeto a uma frequência de 30 vezes por segundo. Se o movimento do objeto for detectado novamente, o tempo será estendido por mais 2 segundos até que nenhum movimento do objeto seja detectado.

O sinal de nível alto será atrasado por 2 segundos e, em seguida, parará.

3:10 Modo de toque de disparo repetível, com um tempo de atraso de 10 segundos:

Quando um objeto em movimento é detectado, um sinal de nível alto de 10 segundos é emitido. Durante este período de 10 segundos, o módulo opera a uma frequência de 30 vezes por segundo.

Monitoramento contínuo. Se o movimento de um objeto for detectado novamente, o tempo será ainda mais atrasado em 10 segundos até que nenhum objeto em movimento seja detectado.

O sinal de nível alto será atrasado por 10 segundos e, em seguida, parará.

4:10 Modo de disparo repetível, com um tempo de atraso de 20 segundos:

Quando um objeto em movimento é detectado, um sinal de nível alto de 20 segundos é emitido. Durante este período de 20 segundos, o módulo opera a uma frequência de 30 vezes por segundo.

Detecção contínua. Se o movimento de um objeto for detectado novamente, o tempo será ainda mais atrasado em 20 segundos até que nenhum objeto em movimento seja detectado.

O sinal de nível alto será atrasado por 20 segundos antes de parar.

Resistor fotosensível CDS:

Ao conectar o resistor fotosensível, ele pode impedir que o disparo ocorra durante o dia ou em ambientes com luz forte.

2: Acionar uma ação efetiva:

Conecte um resistor fotosensível, e ele pode disparar quando um objeto em movimento é detectado no escuro ou em um ambiente com pouca luz. Durante o período do modo de disparo selecionado, mesmo que a luz mude da escuridão para o brilho, o estado de disparo e o tempo de atraso não podem ser alterados até que o sinal de saída se torne um nível baixo. Somente então o resistor fotosensível entra em efeito.

Notas:

Depois que a sensibilidade e o modo de disparo forem selecionados, o microcontrolador precisa ser desligado e reiniciado antes que possa executar a nova função de seleção.

Três. Principais parâmetros técnicos:

1 Frequência central: 10,525 GHz

2 Tensão de operação: DC 6V ± 20V

3 Corrente estática: 6mA 4 Níveis de saída alta/baixa: 5V/0V

5 Padrão de antena de 3 dB - azimute 80 ° 6 Padrão de antena de 3 dB - elevação 40 °

7. Distância de indução: 0,3 - 10 metros, ajustável em 16 níveis. 8. Modo de disparo: 4 opções disponíveis.

9. Temperatura ambiente: -30 - 70 graus Celsius

10. Dimensões: 45 * 37 * 18 mm
