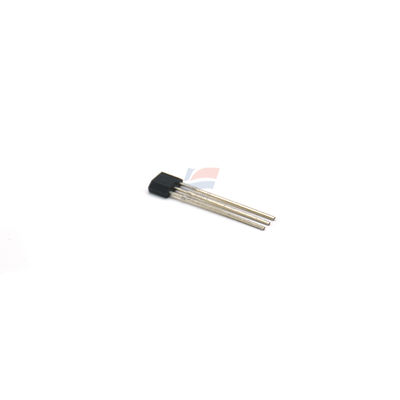

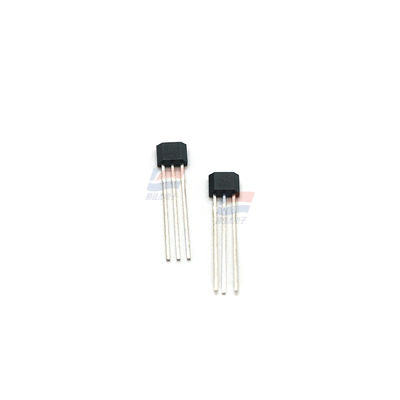

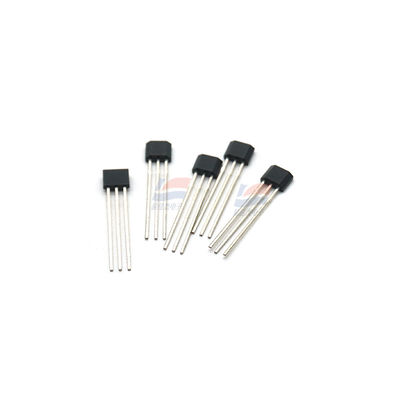

CS3040 Sensor de efeito Hall Ampla gama de tensão de alimentação

                             Sensor Hall CS3040 - Faixa de Tensão de Alimentação Ampla

Composição do Produto:

O sensor Hall CS3040 é composto por um regulador de tensão, um gerador de tensão Hall, um amplificador diferencial, um disparador Schmitt e um estágio de saída de coletor aberto.

Princípio de Funcionamento

Sua entrada é a intensidade da indução magnética e a saída é um sinal de tensão digital. É um circuito magneto-sensível de funcionamento unipolar, adequado para trabalhar sob ímãs retangulares ou cilíndricos.

Características do Produto:

• Ampla faixa de tensão de alimentação.
• Velocidade de comutação rápida, sem instabilidade instantânea.
• Ampla faixa de frequência de operação (DC~100KHz).
• Longa vida útil, tamanho pequeno e instalação conveniente.
• Pode ser diretamente interfaceado com transistores e circuitos lógicos como TTL e MOS.

Parâmetros Limite:

• Tensão de alimentação: 4,5V~24V.
• Intensidade de indução magnética: ilimitada.
• Corrente de saída: até 10mA.
• Temperatura ambiente de operação (Tipo I): - 40℃~125℃.
• Temperatura de armazenamento: - 55℃~150℃.

Características Elétricas (TA = 25℃)

• Tensão de nível baixo de saída: O valor típico é 0,05V e o valor máximo é 1,2V quando Vcc = 4,5V~24V.
• Corrente de fuga de saída: O valor típico é 8μA e o valor máximo é 12μA quando Vo = Vccmax e VCC está em circuito aberto.
• Corrente de alimentação: O valor típico é 0,12mA~0,14mA.
• Tempo de subida da saída: O valor típico é 0,12μs quando Vcc = 12V e RL = 480Ω.
• Tempo de queda da saída: O valor típico é 0,14μs quando Vcc = 12V e CL = 20pF.
