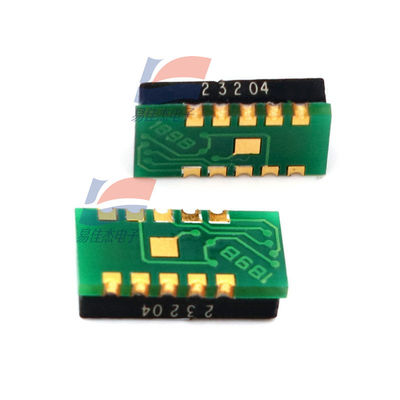

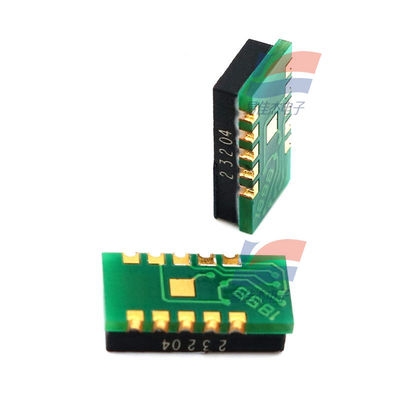

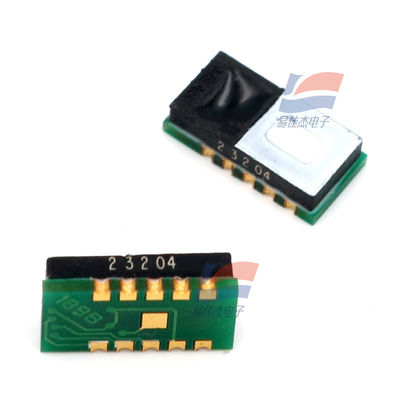

HTU11F Sensor integrado de temperatura e umidade Tamanho em miniatura e consumo de energia extremamente baixo

             Sensor Integrado de Temperatura e Humidade HTU11F Tamanho Miniatura e Consumo de Energia Extremamente Baixo

1. Visão Geral:

A série HTU1x (F) é uma série de sensores integrados digitais de temperatura e humidade em miniatura. Baseados em elementos de deteção de humidade de alto desempenho da Humirel, os módulos da série HTU1x (F) fornecem dados precisos e confiáveis de medição de temperatura e humidade para aplicações OEM. O sensor integra o elemento de deteção e o circuito de processamento de sinal numa placa de circuito em miniatura e emite um sinal digital totalmente calibrado.

2. Características:

• Intercambialidade completa, sem necessidade de calibração em ambiente padrão.
• Pode recuperar rapidamente do estado de condensação a longo prazo.
• Fabricado com materiais sem chumbo, adequado para soldagem por refluxo.
• Cada sensor tem uma marca única para rastreabilidade da fonte de produção.
• Tamanho em miniatura e consumo de energia extremamente baixo.

3. Especificações de Desempenho:

• Tensão de Alimentação: O valor de pico é 3,6Vdc, e a faixa de tensão de operação recomendada é 3,2V - 3,4V.
• Faixa de Medição de Humidade: 0 a 100%UR.
• Faixa de Medição de Temperatura: -40 a 105℃.
• Potência Máxima: 2,5mW.
• Precisão da Medição de Humidade: ±3,5%UR (HTU11F) na faixa de 10 - 95%UR.
• Precisão da Medição de Temperatura: ±0,4℃ a 25℃.
• Resolução: Resolução de 12 bits para humidade, 0,05%UR; Resolução de 14 bits para temperatura, 0,01℃.
• Tempo de Medição: 110ms para medição de humidade de 12 bits, 210ms para medição de temperatura de 14 bits.
• Tempo de Resposta: O tempo de resposta da humidade é de 5 - 10s, e o tempo de resposta da temperatura é de 10s.

4. Características Elétricas:

• Consumo de Corrente: A T = 25℃ e Vdd = 3,3V, o valor típico é 250μA, e o valor máximo é 700μA.
• Interface de Comunicação: Interface digital de dois fios.

5. Definição dos Pinos:

• GND: Terra da alimentação.
• DATA: Porta de dados serial, bidirecional.
• SCK: Clock serial, apenas entrada.
• VDD: Entrada de alimentação. Um capacitor de 100nF deve ser adicionado entre VDD e GND para desacoplamento e filtragem.
