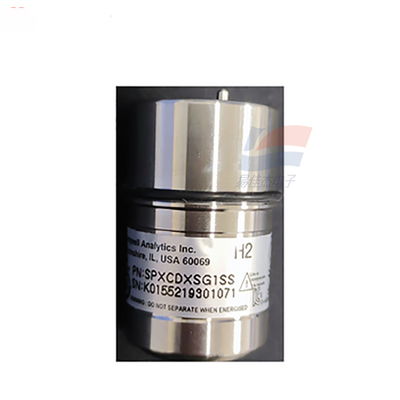

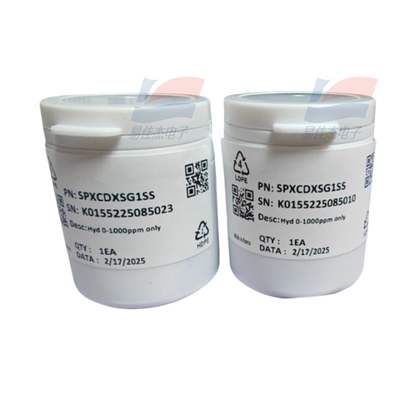

O Detector de Gás YJJ SPXCDXSG1SS XCD é Utilizado para Instrumentos de Detecção de Gás Combustível

Descrição do Produto:

O Detector de Gás YJJ SPXCDXSG1SS XCD é usado para instrumentos de detecção de gás combustível

Características:

O alarme de gás Sensepoint XCD é um dispositivo fixo instalado em áreas onde existem gases inflamáveis, explosivos ou tóxicos, usado para detectar as concentrações de gases combustíveis, gases tóxicos e oxigênio no ar. O alarme de gás XCD (significando "Exceder") integra todas as vantagens da tecnologia de detecção de gás e é uma versão atualizada do detector de gás fixo amplamente utilizado. Seu desempenho de custo é muito superior a qualquer produto similar existente.

Os componentes principais do Sensepoint XCD, como os sensores, adotam tecnologias avançadas e a aplicação da tecnologia infravermelha não dispersiva (NDIR), tornando a detecção mais precisa e proporcionando melhor estabilidade a longo prazo. O XCD pode ser equipado com vários sensores, incluindo combustão catalítica, eletroquímica e NDIR, na mesma carcaça, permitindo que ele detecte uma gama mais ampla de gases e com mais tipos. Portanto, o XCD é amplamente aplicável em campos industriais gerais, como petróleo, indústria química, metalurgia e manufatura, e também tem bom desempenho em alguns ambientes agressivos.

O Sensepoint XCD possui uma função de indicação de status automática. O uso da luz de fundo tricolor torna possível exibir claramente seu status operacional à distância:

• Quando não há alarme e o dispositivo está funcionando corretamente, a luz de fundo é verde.

• Quando ocorre uma falha, a luz de fundo é amarela.

• Quando um alarme é acionado, a luz de fundo é vermelha.

Faixa: 0 - 200 ppm

Plataforma de detector universal

Principais características:

n Medição precisa e confiável

O sensor emprega várias tecnologias altamente eficazes (como diagnóstico de segurança do sensor ReflexTM, tecnologia de detecção infravermelha de CO2 e CH4), apresentando alta precisão, boa estabilidade e longa vida útil.

n Exibição clara e intuitiva

Ele adota uma tela LCD grande, exibindo simultaneamente a concentração de gás em forma digital e um gráfico de barras, juntamente com exibições de ícones de status ricos e luz de fundo multicolorida.

A operação é simples e rápida.

Operação no local sem desmontagem e não intrusiva com função completa. Operado por varetas magnéticas, é conveniente para a calibração do instrumento no local.

A carcaça é resistente e durável.

Carcaça de liga de alumínio ou aço inoxidável, com forte resistência à corrosão.

n Rico em funções e prático

A mesma estrutura externa é aplicável a vários sensores. Possui baixos custos de compra e operação, longa vida útil do sensor, três saídas de relé e duas entradas de entrada que podem ser expandidas para instalação de alarme local. Pode ser configurado com planos de manutenção e possui uma função de diagnóstico de falhas.

n Certificação à prova de explosão completa

Adequado para vários ambientes industriais e de mineração em áreas perigosas da Zona 1 e Zona 2. Recebeu certificações de várias instituições importantes: GB, CCCF, KTL, ATEX, UL, CSA, IEC.

n Múltiplas saídas de sinal

Método de conexão de sinal de corrente padrão industrial de três fios 4-20mA (opção Fonte ou Sumidouro disponível), que pode ser conectado a vários controladores de alarme de gás, ou PLC, DCS, SCADA e outros sistemas.

2) Quando além da faixa normal, durante a supressão (que pode ser definida pelo usuário) e quando ocorre uma falha, diferentes sinais de corrente são emitidos em diferentes níveis, facilitando a coleta e o processamento de dados do sistema.

3) Três relés programáveis para saída e saída de sinal de barramento Modbus RTU estão disponíveis, adequados para vários requisitos de aplicação.

n Fácil de instalar

O suporte de instalação universal é projetado e pode ser instalado remotamente, tornando a instalação do instrumento no local conveniente e rápida.

n Conveniente para manutenção

Os sensores e transmissores adotam um design modular internamente. Todos os componentes dentro de cada módulo são conectados por métodos de plug-and-connect, tornando extremamente fácil substituir os componentes no local.

Especificações Técnicas

Alarme de Gás Sensepoint XCD

Princípio do Sensor

Eletroquímica (gás tóxico, oxigênio)

Combustão catalítica (gás inflamável)

Tecnologia infravermelha (gás inflamável, CO2)

Parâmetros elétricos

Fonte de alimentação

16VDC - 32VDC (sistema de 3 fios)

Consumo de energia

220mA

Saída de simulação

Saída analógica padrão industrial de 4-20mA

Fonte ou Sumidouro pode ser selecionado via chave

Condição de sobrecarga: 22mA

Condição de supressão: 2,0 mA ou 4,0 mA (o usuário pode definir)

Saída quando ocorre uma falha: maior que 0,0 mA e menor que 4,0 mA

Requisitos de cabeamento

Fio blindado de 3 núcleos (0,5 - 2,5 mm², equivalente a 20 - 14 AWG)

Saída de relé

3 relés programáveis com saídas (capacidade de contato: AC 250V/5A)

Comunicação digital

Saída de barramento RS485 Modbus RTU

Modo de exibição

LCD, com luzes de fundo de três cores (verde, amarelo, vermelho)

Parâmetros de medição

Precisão

± 2% FSD

Linearidade

± 5% da escala total

Erro de repetibilidade

± 2% 6 meses

Vida útil do sensor

Mais de 5 anos

Tempo de resposta

T90

Unidade de medida

%LEL, %VOL, mg/m3, ppm

Parâmetros mecânicos

Material

Transmissor: Revestimento de pó de alumínio ou aço inoxidável 316

Sensor: aço inoxidável 316

Ponto de entrada para linhas de entrada

M20 ou ¾" NPT

Dimensões da forma

201mm×164mm×99mm

Peso

~1,4 quilogramas

Requisitos ambientais

Tensão de trabalho

90 kPa a 110 kPa

Temperatura de trabalho

-40℃ a 65℃

Umidade ambiental

Contínuo: 20% - 90% UR (sem condensação)

Interrupção: 10% - 99% UR (sem condensação)

Certificação à prova de explosão

GB Exd IIC T4

Internacional IECEx Ex II 2G EExd IIC T4

ATEXEx II 2G EExd IIC T4

UL & CSA/cULClass I, Div1&2 Grupos A,B,C

UL & CSA/cULClass II, Div1&2 Grupos E,F,G

KTL (Coreia)Exd IIC T4

Nível de proteção

IP66
