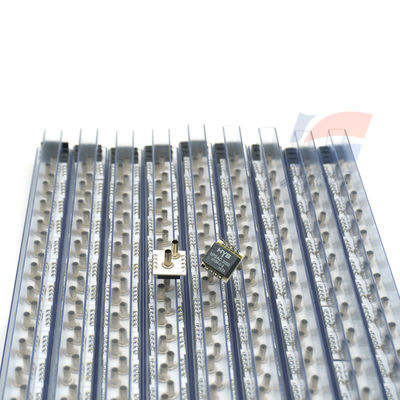

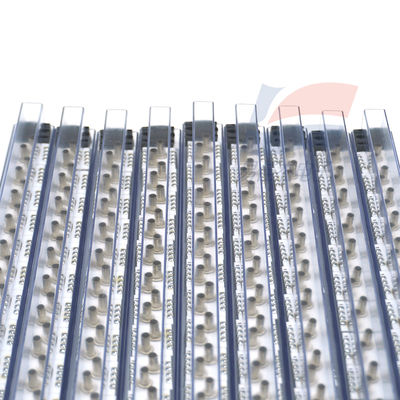

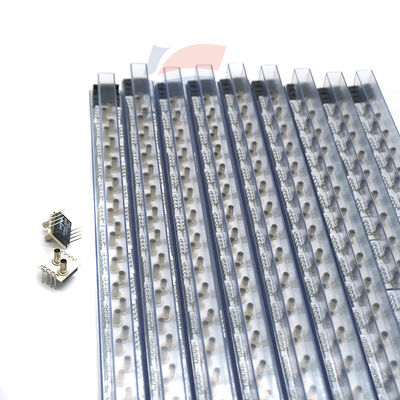

YJJ HPSAC3000 010M-D-S Sensor de pressão de corrente constante 1Kpa de tubo duplo é usado em sistemas HVAC

Descrição do Produto:

O Sensor de Pressão de Corrente Constante de Tubo Duplo YJJ HPSAC3000 010M-D-S 1Kpa é usado em sistemas HVAC

Características:

O alto desempenho e a alta precisão permitem que este sensor seja usado em muitas aplicações, e seu design compacto e conveniente é altamente adequado para usuários de produção.

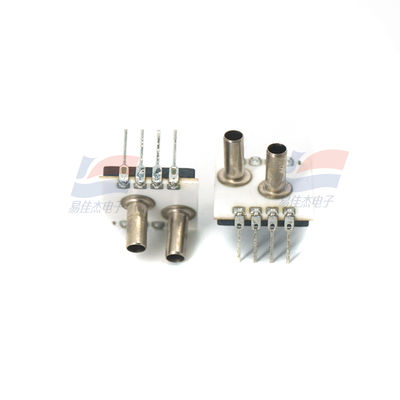

O sensor de pressão HPSAC 3000 é instalado em um substrato cerâmico de 1 mm de espessura, com um ou dois tubos de pressão. Impressos no substrato estão

Resistores de filme espesso são processados individualmente a laser para fornecer compensação de temperatura e calibração de ponto zero. Um resistor adicional é ajustado com base em...

A faixa do sensor é projetada para fornecer amplificação conveniente do sensor e amplificador diferencial externo. O meio de pressão compatível para esta série de sensores

Para ar seco ou gases e líquidos não corrosivos.

O modelo HPSAC 3000 é projetado para excitação de corrente constante. A faixa de pressão de toda a série é de 1 kPa a 700 kPa.

Características

Excitação de corrente constante

Embalagem DIP fácil de usar

Ampla faixa de compensação (0 a 70°C)

Calibração zero

Aplicação OEM de alto desempenho

Redutor, ferramentas de medição e configuração relativa

Faixa de pressão de 10 mBar a 7 Bar (1 kPa - 700 kPa) Aplicação

Instrumentação médica

Respiradores

HVAC (Aquecimento, Ventilação e Ar Condicionado) Controle de processo

Detecção de vazamentos Controle pneumático

Medidor de altura

Descrição da Especificação

1) A sobrepressão refere-se a uma força maior que é aplicada sem danificar o elemento sensor.

2) A pressão de explosão é a pressão maior aplicada sem causar vazamento ou danos ao elemento sensor.

3) O sinal de saída analógico é proporcional à corrente de entrada.

4) A tensão de offset é a tensão de saída na pressão zero.

5) A faixa é a diferença algébrica entre a faixa de pressão em escala total e o offset.

6) Os erros térmicos de faixa e offset indicam o desvio significativo do sinal do sensor (faixa e offset) durante todo o processo de compensação, em comparação com o valor a 25°C.

Em comparação, a faixa de temperatura é de 0 a 70°C. Para a faixa de pressão onde p ≤ 100 mbar, este parâmetro é definido como Zmax = 0,5 mV.

7) Repetitividade é definida como o desvio típico do sinal de saída após 10 ciclos de pressão.

8) A não linearidade é definida como a BFSL (melhor linha reta de ajuste) em toda a faixa de pressão, medida no lado superior do molde em P1.

9) Compatibilidade do meio: Na porta de pressão P1: Gás limpo, seco e não corrosivo, adequado para silício, Pyrex, RTV, ouro,

Cerâmica Al2O3, resina epóxi, estanho.

10) Compatibilidade com meios: Na porta de pressão P2: Gases não corrosivos estão presentes para silício, Pyrex, RTV, cerâmica Al2O3, resina epóxi e estanho.

Ou líquido

Especificações:
