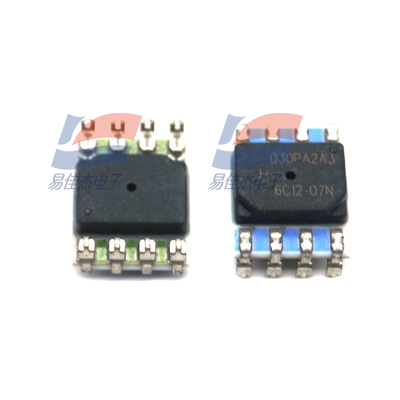

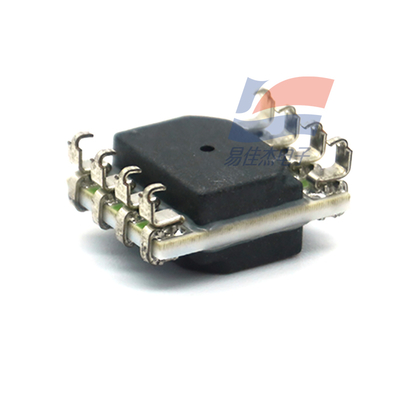

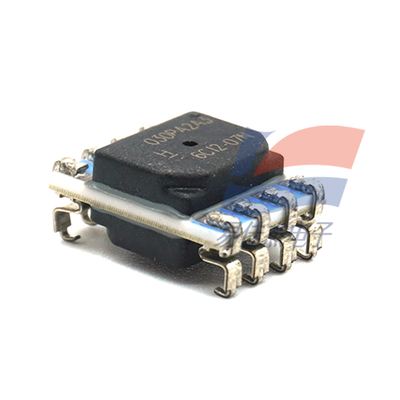

YJJ HSCMRRN001ND2A3 Sensor de pressão cerâmica de silício de alta precisão para uso médico

Descrição do produto:

YJJ HSCMRRN001ND2A3 Micro Pressão HSC Sensor de Pressão Cerâmica de Silício de Alta Precisão 1 em H2O para Uso Médico

Características:

A série HSC (cerâmica de silício de alta precisão) de produtos de micropressão TruStability apresenta alta sensibilidade e altas características de sobrepressão e pressão de ruptura - esses três recursos de desempenho raramente são encontrados no mesmo produto. Esta tecnologia pode proteger o sensor sem afetar sua capacidade de detectar mudanças de pressão extremamente pequenas e também pode superar a influência de alguns fatores ambientais (como temperatura, umidade, etc.) para manter a durabilidade. Parâmetros de especificação

I. Introdução do produto

O produto de micropressão TruStability da série HSC (cerâmica de silício de alta precisão) apresenta alta sensibilidade e altas características de sobrepressão e pressão de ruptura - esses três recursos de desempenho raramente são encontrados no mesmo produto. Esta tecnologia pode proteger o sensor sem afetar a sensibilidade de mudanças de pressão extremamente pequenas e também pode superar a influência de alguns fatores ambientais (como temperatura, umidade, etc.) para manter a durabilidade.

Após o uso prolongado ou em temperaturas extremas do sensor de micropressão TruStability, ele ainda tem um desempenho melhor do que qualquer sensor semelhante na indústria em termos de estabilidade. Esta série pode minimizar os requisitos de calibração do sistema, otimizar o desempenho do sistema e reduzir os requisitos de serviço ou substituição durante a vida útil do sensor, apoiando efetivamente a operação normal do sistema. Para sensores de pressão, é muito difícil manter uma alta estabilidade na faixa de micropressão necessária. Normalmente, os sensores de pressão são propensos a danos em condições de alta pressão quando usados ​​em aplicações de micropressão. O sensor de micropressão TruStability utiliza tecnologia patenteada, que pode manter a estabilidade líder do setor, mesmo sob condições de sobrepressão.

Esta nova série de sensores pode ler a pressão dentro da faixa de micropressão em escala real especificada (±2,5 mbar a ±40 mbar [±1 polH2O a ±30 inH2O]) e obter saída digital ou analógica, fornecendo suporte para muitas aplicações industriais e médicas:

Aplicações industriais de HVAC (aquecimento, ventilação e ar condicionado): incluindo sistemas de controle VAV (volume de ar variável), pressão estática de dutos, detecção de bloqueio de filtro HVAC, transmissores HVAC e qualidade do ar interno. Aplicações médicas: incluindo ventiladores, aparelhos de anestesia, espirômetros, nebulizadores e controle de pressão de ar interno de hospitais.

Hone fornece a faixa de erro total (TEB) líder do setor, que é o indicador de medição mais abrangente, preciso e significativo. Ele garante a precisão do sensor na faixa de temperatura de 0 ℃ a 50 ℃ ou -20 ℃ a 85 ℃, compensando erros do sistema. Portanto, os clientes podem utilizar o sensor de forma rápida e fácil nas aplicações, não precisando mais calcular o erro total somando os erros individuais. A faixa de erro total da série HSC é de ±1%FSS. A faixa de erro total não só permite que os clientes eliminem a necessidade de testes e calibração de sensores individuais, melhorem o tempo e o processo de fabricação, garantam a precisão e a qualidade do sistema, otimizem o tempo de atividade do sistema, mas também garantam excelente intercambialidade (em termos de precisão, minimizando as alterações entre dispositivos).

Recursos dos sensores de pressão do tipo micropressão TruStability:

Precisão líder do setor, até ±0,25% FSS BFSL (linha reta de melhor ajuste em escala real), reduzindo os requisitos de software para correção de erros do sistema, minimizando o tempo de projeto do sistema, apoiando a precisão do sistema e os requisitos de garantia, otimizando o tempo de atividade do sistema.

Características de alta pressão de ruptura, até 415 polH2O (1.034 mbar) ou mais, permitindo que o sensor mantenha alta sensibilidade em diversas mudanças ambientais, capaz de medir mudanças de pressão extremamente pequenas e simplificar o processo de projeto para os clientes.

Faixa de alta pressão de trabalho, até 135 polH2O (336 mbar) ou mais, permitindo que sensores de pressão ultrabaixa funcionem de forma contínua e eficaz dentro da faixa de pressão de calibração.

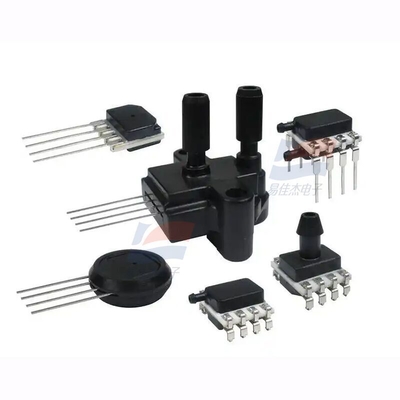

Design modular e flexível, com diversos tipos de embalagens (também apresentando estabilidade líder do setor), portas de pressão e componentes opcionais, simplificando o trabalho de integração de aplicações dos fabricantes de equipamentos.

Processamento de sinal integrado, permitindo que placas PCB não exijam montagem de componentes de processamento de sinal, reduzindo custos e simplificando o processo de produção para os clientes. A flexibilidade da direção de instalação permite que os clientes posicionem o sensor no local ideal dentro do sistema, reduzindo o impacto do desvio de posição e aumentando a flexibilidade na aplicação.

A insensibilidade à vibração reduz a sensibilidade a vibrações de aplicações específicas durante mudanças de pressão, minimizando o erro nas leituras de pressão.

Amplificação, compensação e calibração integradas permitem que as placas PCB dos usuários operem sem componentes adicionais de processamento de sinal, reduzindo o tamanho da placa PCB e economizando custos relacionados aos componentes (como compra, estoque, montagem, etc.).

A função de diagnóstico interno aumenta a confiabilidade do sistema.

O consumo de energia extremamente baixo, inferior a 10 mW (valor típico), reduz o consumo de energia, prolonga a vida útil da bateria e melhora a eficiência energética.

Saída digital de 14 bits compatível com I2C ou SPI (resolução de pressão de pelo menos 12 bits), melhorando o desempenho reduzindo os requisitos de conversão e interagindo diretamente com microprocessadores ou microcontroladores.

Ele também fornece saída analógica.

Pacote miniatura de 10 mm x 10 mm [0,39 pol. x 0,39 pol.], com um tamanho de pacote muito pequeno em comparação com sensores de pressão montados em placas de circuito, ocupando menos espaço na placa PCB e facilitando a colocação em placas PCB densamente povoadas ou em dispositivos pequenos.

Calibração personalizada disponível: permitindo que as placas PCB operem sem componentes adicionais de processamento de sinal, reduzindo o tamanho da placa PCB e economizando custos relacionados aos componentes (como compra, estoque, montagem, etc.).

Saída analógica de relação; também fornece saída digital de 14 bits compatível com I2C ou SPI (resolução de pressão de pelo menos 12 bits).

Compatível com os padrões RoHS

Várias patentes globais protegidas

Esta série de sensores expande a linha de produtos de sensores de pressão de baixa pressão do TruStability lançada em 2009 (60 mbar a 10 bar [1 psi a 150 psi]) e a linha de produtos de sensores de pressão não compensados/não amplificados lançada em julho de 2011 (60 mbar a 10 bar [1 psi a 150 psi]).

Possíveis campos de aplicação

Médico:

● Equipamento respiratório

● Analisador de sangue

● Equipamento de diálise

● Gerador de oxigênio

● Respirador

● Máquina para apneia do sono

● Máquina de anestesia

● Medidor de função pulmonar

● Nebulizador

● Controle de pressão de ar interno do hospital

Industrial:

● Sistema de controle VAV (Variable Air Volume)

● Pressão estática do duto de ar

● Instrumento de fluxo de gás

● Monitor de fluxo de gás

● Cromatógrafo gasoso

● Controlador pneumático

● Barômetro

● Instrumento de calibração de fluxo

● Ciências da vida

● Detector de entupimento do filtro HVAC (aquecimento, ventilação e ar condicionado)

● Transmissor HVAC

● Qualidade do ar interior

Especificações:
