Detalhes do produto:
|
Categoria de produtos: | Sensores da pressão da montagem da placa | Tipo de pressão: | Vácuo, calibre |
---|---|---|---|
Pressão de funcionamento: | 15 libras por polegada quadrada | Precisão: | 0.25% |
Destacar: | Sensor de pressão em pacote DIP,através do sensor de pressão do buraco,Sensor da pressão da montagem da placa |

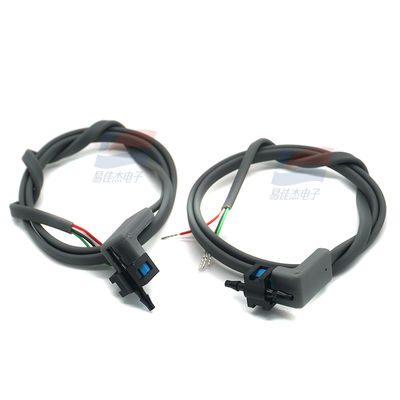

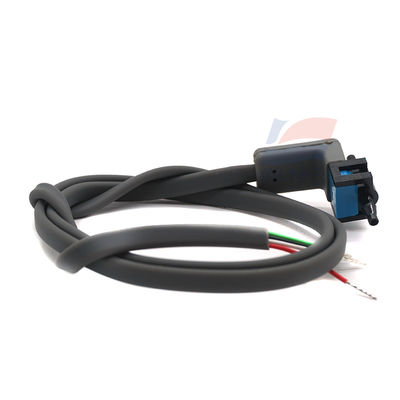

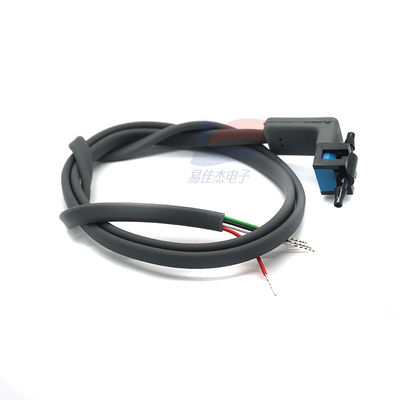

Sensores de pressão de montagem em placa 26PCCFG5G Pacote DIP Através do furo
Sensores de fluxo de baixa pressão em miniatura
Os sensores de fluxo de baixa pressão em miniatura da série 26PC apresentam tecnologia de detecção comprovada que usa um
elemento de detecção micromecânico piezoresistivo especializado para oferecer alto desempenho, confiabilidade e precisão.
Cada sensor contém quatro elementos piezoresistivos ativos em uma configuração de ponte de Wheatstone. Quando a pressão é aplicada,
as mudanças de resistência e fornece um sinal de saída em mV proporcional à pressão de entrada.
O design do circuito de ponte de Wheatstone não amplificado, compensado e de baixa potência oferece faixas de detecção de 1 psi a 100 psi
em uma variedade de tipos de portas de pressão e configurações de terminação. A saída em mV está disponível em tensões negativas e positivas.
Visite www.honeywell.com/sensing para baixar desenhos CAD 3D em formato IGES e STEP e desenhos 2D em PDF
formato.
Esses sensores são destinados ao uso com mídia compatível com plásticos e vedações de mídia especificadas na Nomenclatura
e Guia de Pedidos (ver Figura 2). (Os desenhos 2D também fornecem informações sobre o material da carcaça e da porta de plástico.) Eles são projetados
e fabricados de acordo com os padrões ISO 9001.
Especificação:
Tipo de saída
Analógico
|
Estilo de montagem |
Através do furo | Tipo de porta |
Farpa axial dupla, lados opostos | Pacote / Caixa |
DIP-4 | Temperatura mínima de operação |
- 40℃ | Temperatura máxima de operação |
+ 85℃ | Tensão de alimentação - Máx. |
10 V | Peso da unidade |
4.160070 oz |
