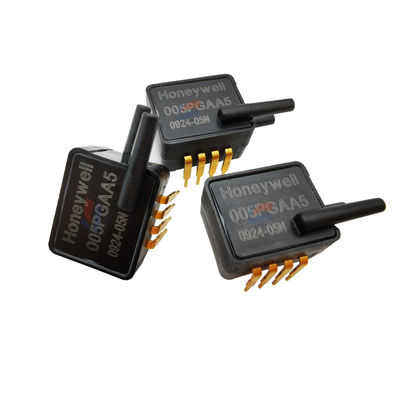

Sensor de pressão ASDXRRX005PGAA5(ASDX005D44R) para instrumentação de fluxo de gás

                               Sensor de Pressão ASDXRRX005PGAA5(ASDX005D44R) Para Instrumentação de Fluxo de Gás

Visão Geral do Produto:

A série ASDX é um tipo de sensor de pressão de silício, que fornece interfaces digitais I2C ou SPI para leitura de pressão dentro da faixa de pressão de escala total e faixa de temperatura especificadas. É totalmente calibrado, e a compensação de temperatura é realizada para offset do sensor, sensibilidade, efeito de temperatura e não linearidade usando o Circuito Integrado de Aplicação Específica (ASIC) a bordo. O valor de saída calibrado da pressão é atualizado a cerca de 1 kHz. O ASDX padrão é calibrado na faixa de temperatura de 0 °C a 85 °C (32 °F a 185 °F).

Características:

• Possui uma saída analógica ratiométrica de 12 bits.
• Com condicionamento ASIC de precisão, tem bom desempenho na faixa de temperatura de 0 °C a 85 °C (32 °F a 185 °F).
• Suporta três tipos de medição de pressão: absoluta, diferencial e manométrica.
• A faixa de pressão é ampla, e este modelo pode medir de 0 a 5 psi (0 a 3,52 m H2O).
• Pode funcionar com uma única fonte de alimentação de 3,3 Vdc ou 5,0 Vdc.
• A banda de erro total está dentro de ±2,0% da faixa de escala total no máximo.
• Está em conformidade com os padrões RoHS.

Tipos de Medição de Pressão:

• Tipo Absoluto: Possui uma referência de vácuo interna, e o valor de saída é proporcional à pressão absoluta.
• Tipo Diferencial: A pressão pode ser aplicada a qualquer lado do diafragma de detecção.
• Tipo Manométrico: Referenciado à pressão atmosférica, fornece uma saída proporcional à mudança da pressão atmosférica.

Cenários de Aplicação:

• Calibradores de fluxo.
• Monitores de ventilação e fluxo de ar.
• Instrumentação de fluxo de gás.
• Equipamentos de monitoramento e terapia de apneia do sono.
• Barometria.
• Controles pneumáticos.
• Sistemas HVAC.
