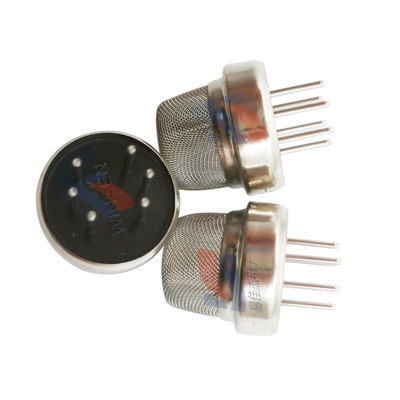

Sensor de gás MQ135 para alarmes domésticos e detectores de gás portáteis

                                    Sensor de Gás MQ135 para Alarmes Domésticos de Gás e Detectores Portáteis de Gás

Princípio de Funcionamento:

O material sensível do sensor de gás MQ135 é SnO₂, que tem baixa condutividade em ar limpo. Quando o gás poluente alvo está presente, a condutividade do sensor aumenta com o aumento da concentração do gás. Os usuários podem converter a mudança de condutividade no sinal de saída correspondente da concentração de gás através de um circuito simples.

Características:

• Detecção de ampla faixa, que pode detectar vários gases como amônia, óxidos de nitrogênio, álcoois, benzeno, fumaça e CO₂.
• Alta sensibilidade e resposta rápida.
• Desempenho estável e longa vida útil.
• Circuito de acionamento simples, com opções de saída analógica e digital, e a sensibilidade pode ser ajustada através do potenciômetro a bordo.

Principais Aplicações:

É amplamente utilizado em alarmes domésticos de gás, alarmes industriais de gás e detectores portáteis de gás, bem como em equipamentos de controle de qualidade do ar para edifícios e escritórios.

Descrição da Estrutura:

O elemento sensível a gás MQ135 é composto por um tubo cerâmico de micro-Al₂O₃, uma camada sensível de SnO₂, um eletrodo de medição e um aquecedor, que são fixados em uma cavidade feita de plástico ou aço inoxidável. O elemento sensível a gás embalado possui 6 pinos em forma de agulha, 4 dos quais são usados para extração de sinal e 2 são usados para fornecer corrente de aquecimento.
