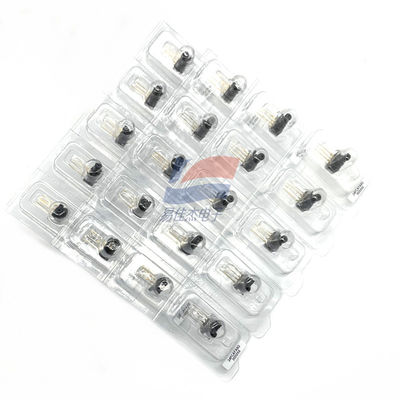

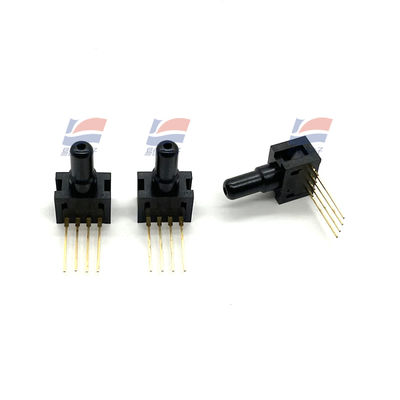

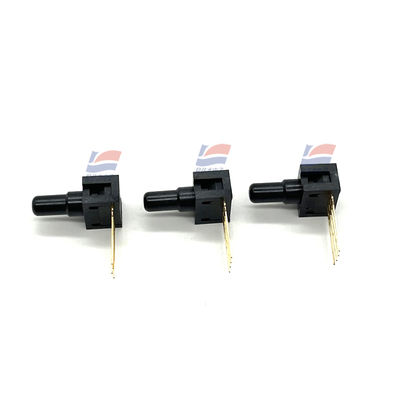

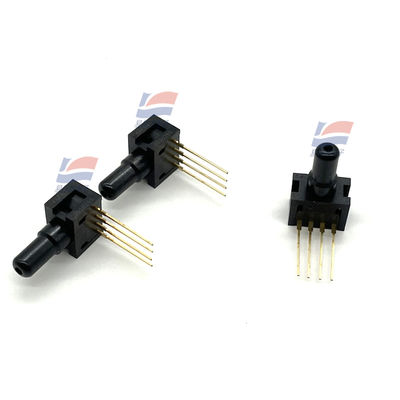

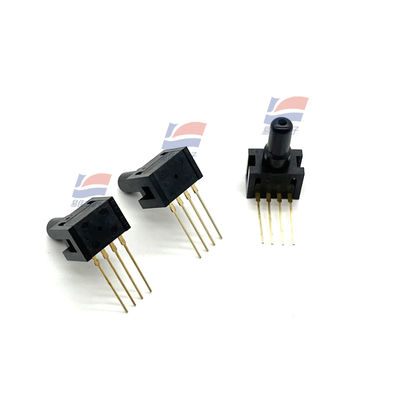

YJJ 24PCFFA6G Sensor de pressão miniatura de inserção direta único é usado em dispositivos médicos

Descrição do produto:

YJJ 24PCFFA6G Sensor de pressão miniatura de inserção direta única é usado em dispositivos médicos

Características:

Sensores de pressão da série 22/24/26PC

Gage e diferencial/não amplificado

- 1 MICRO SWITCH Sensores e Controle 11-800-537-6945 USA1F1-815-235-6847 Internacional 11-800-737-3360 Canadá17

Sensor de medição

A pressão é aplicada à porta P2.

Dimensões de montagem (apenas para referência)

1 x 4 terminação (estilo 1), porta reta (estilo A)

O pin 1 é entalhado, e é mostrado à direita do pacote.

26PC Características de desempenho SMT (AT 10 VDC ±0,01 VDC EXCITAÇÃO, 25 °C)

Min. Tipo Máximo Unidades

Voltagem de excitação 10.0 16.0 Vdc

Tempo de resposta: 1,0 ms

Resistência de entrada 5,5 k 7,5 k 11,5 k Ohm

Resistência de saída 1,5 k 2,5 k 3,0 k Ohm

Duração P2>P1(a)Min. Tipo. Max.

0 a 1 14,7 16,7 18,7 mV

0 a 5 47 50 53 mV

0 a 15 96 100 104 mV

Deslocamento zero Min. Tipo Max.

0 a 1 -2,0 0 +2,0 mV

0 a 5 -2,0 0 +2,0 mV

0 a 15 -2,0 0 +2,0 mV

Linearidade (BFSL P2>P1) Tipo Máximo.

0 a 1 ± 0,50 ± 1,75 % de comprimento

0 a 5 ± 0,50 ± 1,5% de comprimento

0 a 15 ± 0,50 ± 1,0% de comprimento

Deslocamento para zero 25 °C a 0 °C, 25 °C a 50 °C(2)Tipo Max.

0 a 1 ±1,0 mV

De 0 a 5 mV ±1,0 mV

0 a 15 mV ±1,0 mV

Mudança de comprimento de 25 °C para 0 °C, 25 °C para 50 °C(2)Tipo Max.

0 a 1 ± 1,5 ± 4,5 por cento de comprimento

0 a 5 ±1,0 ±1,7% de comprimento

0 a 15 ± 0,75 ± 1,5% de envergadura

Repetitividade e Histerese Tipo Max.

0 a 1 ± 0,2%

0 a 5 ± 0,2%

0 a 15 ±0,2 % de comprimento

Superpressão P2> P1; P1> P2 Tipo: Max.

0 a 1 20 psi

0 a 5 20 psi

0 a 15 45 psi

Notas:

1O span é a diferença algébrica entre a saída em pressões operacionais máximas e a saída a 0 psi.

2O erro de temperatura é calculado em relação a 25 °C.

Especificações

Descrição característica

Temperatura de armazenamento -55 °C a 100 °C [-67 °F a 212 °F]

Temperatura de funcionamento -40 °C a 85 °C [-40 °F a 185 °F]

Temperatura compensada de 0 a 50 °C [32 a 122 °F]

Pins de alinhamento com diâmetro de 0,86 mm [0,034 polegadas] se estendem através do PCB

Diâmetro do portão 1,88 mm [0,074 polegadas] diâmetro usa tubo ID padrão de 0,59 mm [0,0625 polegadas]

Orientação do porto paralela ao PCB (profil baixo a bordo)

Recuperação Figura 3,18 mm [0,125 polegadas] característica na cobertura de porta

Soldagem SMT · Sn 96,5 Ag 3,5 Sem fluxo limpo

· Sn 63 Pb 37 Sem fluxo limpo

Perfil de refluxo SMT Temperatura máxima máxima de 260 °C durante 10 segundos

Compatibilidade com os meios de comunicação Ambas as portas são limitadas a meios de comunicação compatíveis com poliftalamida,

Fluorosilicone e silício.

Qualificação de choque testada a 150 g

Vibração MIL-STD-202.

(150 g meio seno 11 ms)

Peso 0,5 gramas [0,0176 oz]
