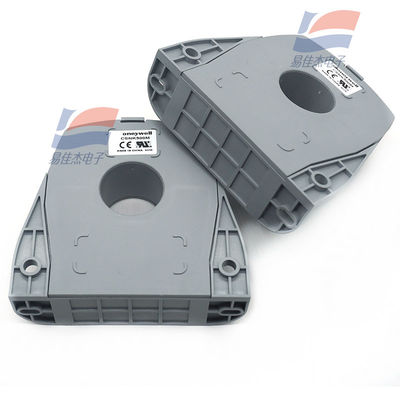

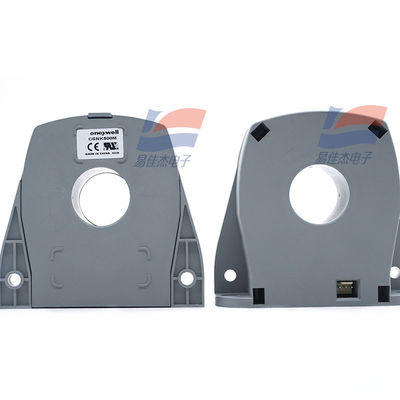

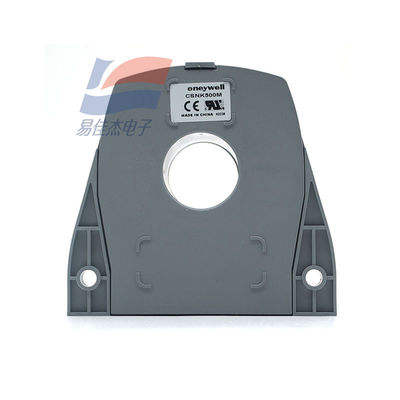

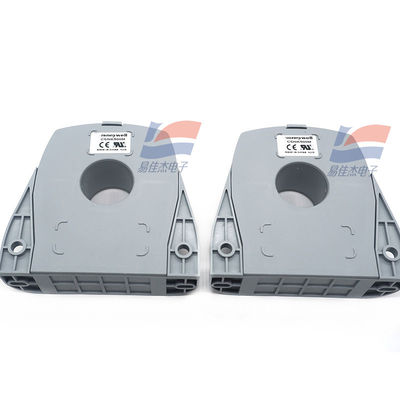

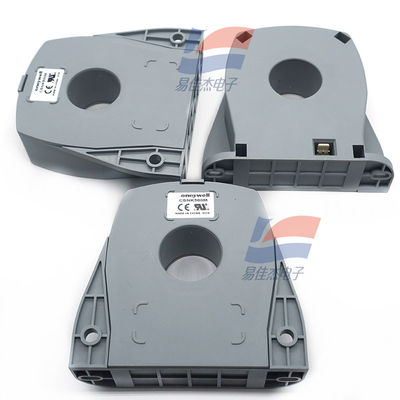

Sensor de corrente Hall YJJ CSNK500M 500A. T rms é usado no campo de instrumentação

Descrição do produto:

YJJ CSNK500M 500A. T rms Hall Sensor de corrente é usado no campo da instrumentação

Características:

O sensor de corrente de circuito fechado CSNK500M é medido com base no efeito de magnetoresistência ou efeito Hall e no método de balanço zero ou de fluxo magnético zero.O fluxo magnético no núcleo do sensor será sempre controlado a zeroO fluxo necessário para equilibrar o fluxo zero é igual ao fluxo primário através do condutor multiplicado pela proporção de voltas primárias e secundárias.A saída do sensor de corrente de circuito fechado é em qualquer momento igual à corrente primária dividida pelo número de bobinas secundáriasEsta corrente pode ser expressa como uma tensão através de uma resistência.

Características do produto

Sensores de corrente até 1275 A (dependendo da lista de produtos)

Medir as correntes ac, dc e de pulso

Desempenho de custos muito competitivo

Uma resposta rápida

Capacidade de sobrecarga elevada

Excelente isolamento elétrico entre circuitos primários e secundários

Intervalo de temperatura de funcionamento industrial

Pequeno e leve

Aplicações típicas potenciais do produto

Motor de velocidade variável

Proteção contra sobrecorrência

Detector de falhas de terra

Sistema de controlo de feedback do circuito

O robô.

UPS e energia de telecomunicações

Fonte de energia de solda

Automóvel - sistema de gestão de baterias

Medidor de potência

Parâmetros de desempenho do produto

Tipo de corrente de saída

Corrente contínua 1000 A

Corrente de funcionamento de 25 °C, 500 A RMS

Corrente de alimentação 20 mA + saída

Tensão de alimentação de 15,0 Vdc a 18,0 Vdc

Corrente de desvio < 0,2 ma

Desvio de corrente de desvio < 0,3 ma

A resistência da bobina é de 50 ohms

Tempo de resposta < 1 s

A bobina gira 5000

A potência nominal é de 100 mA

Temperatura de trabalho de 40 °C a 85 °C

Temperatura de armazenamento e 40 °C a 90 °C

A resistência mínima é 0 Ohm e a resistência máxima é 75 Ohm

Material da caixa PBT revestido de vidro (ul94-v0)

O painel de base

Tipo de saída Molex (três canais)

Precisão de + / - 0,5%
