Descrição do Produto:

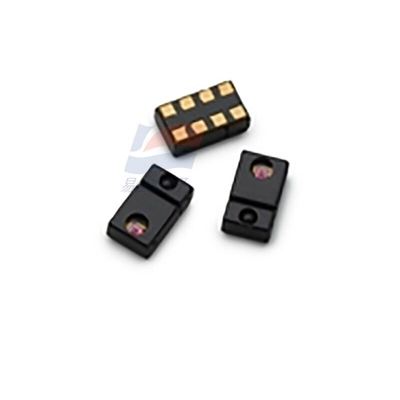

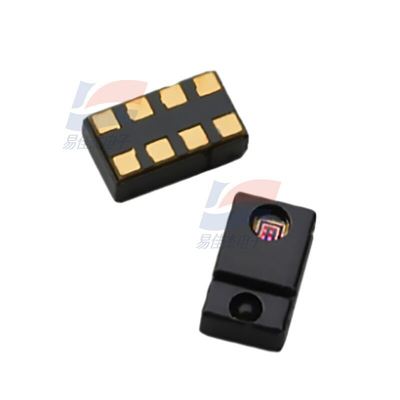

Sensor de gestos e proximidade de luz ambiente RGB digital YJJ APDS-9960
Características:
O Broadcom APDS-9960 é um dispositivo sensor digital RGB, de luz ambiente, proximidade e gestos em um único pacote de 8 pinos. O dispositivo possui uma interface compatível com I2C, fornecendo detecção de vermelho, verde, azul, claro (RGBC), proximidade e gestos com LED IR. O recurso de detecção de luz RGB e ambiente detecta a intensidade da luz em várias condições de iluminação e através de vários materiais de atenuação, incluindo vidro escurecido. Além disso, o filtro integrado de bloqueio UV-IR permite uma detecção precisa de luz ambiente e temperatura de cor correlacionada.
O recurso de proximidade e gestos é ajustado e calibrado de fábrica para uma distância de detecção de proximidade de 100 mm, sem exigir calibrações do cliente. A detecção de gestos utiliza quatro fotodiodos direcionais, integrados com filtro de bloqueio visível, para detectar com precisão gestos simples PARA CIMA-PARA BAIXO-DIREITA-ESQUERDA ou gestos mais complexos. A adição de lentes micro-ópticas dentro do módulo fornece transmissão e recepção de alta eficiência de energia infravermelha. Uma máquina de estado interna permite que o dispositivo seja colocado em um estado de baixa energia entre as medições RGBC, proximidade e gestos, proporcionando um consumo de energia muito baixo.
APDS-9960, Sensor Digital de Proximidade, Luz Ambiente, RGB e Gestos
Características
Sensor de Luz RGBC, Detector de Proximidade e Gestos com LED IR em um Módulo Óptico
Tamanho do Pacote em Miniatura: C3,94 x L2,36 x A1,35 mm
Interface I2C Compatível com Pino de Interrupção Dedicado
Alta Sensibilidade Permitindo Operação Atrás de Vidro Escurecido
Detecção de Luz RGBC com Filtro de Bloqueio UV-IR Integrado
Fotodiodos RGBC Dispostos Geometricamente Fornecendo Resposta Angular Uniforme
Calibrado para Distância de Detecção de 100 mm, Eliminando a Calibração do Produto Final do Cliente
Quatro Fotodiodos Separados Sensíveis a Diferentes Direções
Detecção de Proximidade e Gestos com Filtro de Bloqueio Visível Integrado
Design de Escudo Patenteado Minimizando a Interferência Cruzada de Proximidade
Lente Óptica Integrada Colimando o Feixe de LED IR e Melhorando a Sensibilidade do Fotodiodo.
Baixo Consumo de Energia: 1,0 µA típico no Modo de Suspensão
Aplicações
Controle de Luz de Fundo da Tela
Detecção de Temperatura de Cor Correlacionada
Desativação da Tela Sensível ao Toque do Celular
Desativação da Tela Sensível ao Toque da Câmera Digital
Substituição do Interruptor Mecânico
Detecção de Gestos
APDS-9960
Status do Ciclo de Vida
Obsoleto
Tipo de sensor: Sensor de proximidade
Frequência máxima de comutação: 400 kHz
Tensão máxima de saída: 3,8 V
Distância indutiva: 100 mm
Modo de comutação Número
Tipo de saída: Circuito aberto de dreno
Tipo de instalação: Chip de soldagem
Contagem de pinos: 8
Corrente máxima de alimentação: 250 μA
Tamanho: 3,94 x 2,36 x 1,35 mm
Altura: 1,35 mm
Comprimento: 3,94 mm
Tensão mínima de alimentação operacional: 2,4 V
Tensão máxima de alimentação operacional: 3,6 V
Temperatura mínima de trabalho: -30 °C
Largura: 2,36 mm
Temperatura máxima de operação: +85 °C
Especificações:
| Tipo de sensor |
Sensor de proximidade |
| Frequência máxima de comutação |
400 kHz |
| Tensão máxima de saída |
3,8V |
| Distância indutiva |
100mm |
