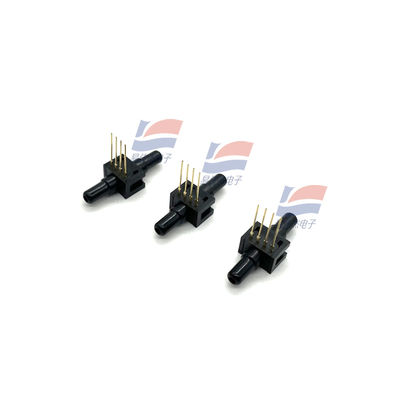

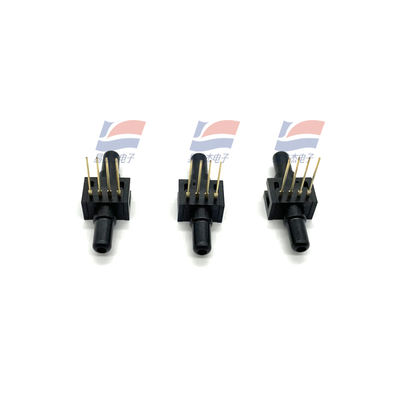

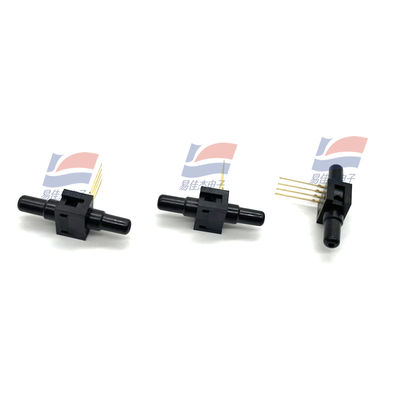

YJJ 26PCDFA6D 0-30Psi Sensor de pressão diferencial é usado no campo da detecção de pressão industrial

Descrição do Produto:

O Sensor de Pressão Diferencial YJJ 26PCDFA6D 0-30Psi é usado no campo de detecção de pressão industrial

Características:

Sensores de Pressão Série 22/24/26PC

Medidor e Diferencial/Não Amplificado

Honeywell 1 MICRO SWITCH Sensing and Control 11-800-537-6945 EUA1F1-815-235-6847 Internacional 11-800-737-3360 Canadá 17

SENSOR DE MEDIDOR

A pressão é aplicada à porta P2. A porta P1 ventila para a pressão ambiente

Dimensões de Montagem (apenas para referência)

Terminação 1 x 4 (Estilo 1), Porta Reta (Estilo A)

O pino 1 é entalhado e é mostrado à direita do pacote. O pino 2 está ao lado do pino 1, etc.

CARACTERÍSTICAS DE DESEMPENHO DO SMT 26PC (A 10 VCC ±0,01 VCC DE EXITAÇÃO, 25 °C)

Mín. Típ. Máx. Unidades

Tensão de Excitação — 10,0 16,0 Vcc

Tempo de Resposta — — 1,0 ms

Resistência de Entrada 5,5 k 7,5 k 11,5 k Ohm

Resistência de Saída 1,5 k 2,5 k 3,0 k Ohm

Amplitude P2>P1(1) Mín. Típ. Máx.

0 a 1 14,7 16,7 18,7 mV

0 a 5 47 50 53 mV

0 a 15 96 100 104 mV

Offset Nulo Mín. Típ. Máx.

0 a 1 -2,0 0 +2,0 mV

0 a 5 -2,0 0 +2,0 mV

0 a 15 -2,0 0 +2,0 mV

Linearidade (BFSL P2>P1) Típ. Máx.

0 a 1 — ±0,50 ±1,75 % da amplitude

0 a 5 — ±0,50 ±1,5 % da amplitude

0 a 15 — ±0,50 ±1,0 % da amplitude

Desvio Nulo 25 °C a 0 °C, 25 °C a 50°C(2) Típ. Máx.

0 a 1 — — ±1,0 mV

0 a 5 — — ±1,0 mV

0 a 15 — — ±1,0 mV

Desvio da Amplitude 25 °C a 0 °C, 25 °C a 50°C(2) Típ. Máx.

0 a 1 — ±1,5 ±4,5 % da amplitude

0 a 5 — ±1,0 ±1,7 % da amplitude

0 a 15 — ±0,75 ±1,5 % da amplitude

Repetibilidade e Histerese Típ. Máx.

0 a 1 — ±0,2 — % da amplitude

0 a 5 — ±0,2 — % da amplitude

0 a 15 — ±0,2 — % da amplitude

Sob pressão P2>P1; P1>P2 Típ. Máx.

0 a 1 — — 20 psi

0 a 5 — — 20 psi

0 a 15 — — 45 psi

Notas:

1. A amplitude é a diferença algébrica entre a saída nas pressões operacionais máximas nominais e a saída a 0 psi.

2. O erro de temperatura é calculado em relação a 25 °C.

ESPECIFICAÇÕES

Descrição da Característica

Temperatura de Armazenamento -55 °C a 100 °C [-67 °F a 212 °F]

Temperatura de Operação -40 °C a 85 °C [-40 °F a 185 °F]

Temperatura Compensada 0 °C a 50 °C [32 °F a 122 °F]

Pinos de Alinhamento Pinos de 0,86 mm [0,034 pol.] de diâmetro se estendem através da PCB

Diâmetro da Porta 1,88 mm [0,074 pol.] de diâmetro usa tubulação ID padrão de 0,59 mm [0,0625 pol.]

Orientação da Porta Paralela à PCB (perfil baixo na placa)

Recurso de Captação Recurso de 3,18 mm [0,125 pol.] na tampa da porta

Solda SMT · Sn 96,5 Ag 3,5 Fluxo sem limpeza

· Sn 63 Pb 37 Fluxo sem limpeza

Perfil de Refluxo SMT Temperatura máxima de pico de 260 °C [500 °F] por 10 segundos

Compatibilidade de Mídia Ambas as portas são limitadas a mídias compatíveis com poliftalamida,

fluorossilicone e silício.

Qualificação de Choque testada a 150 g

Vibração MIL-STD-202. Método 213

(150 g meia senoide 11 ms)

Peso 0,5 gramas [0,0176 oz]
