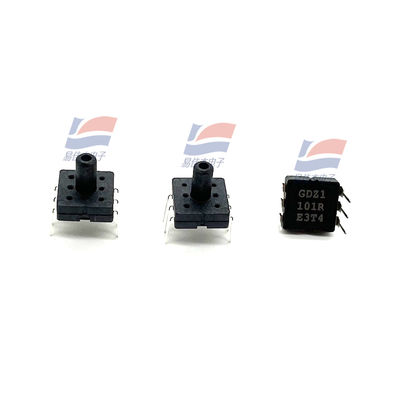

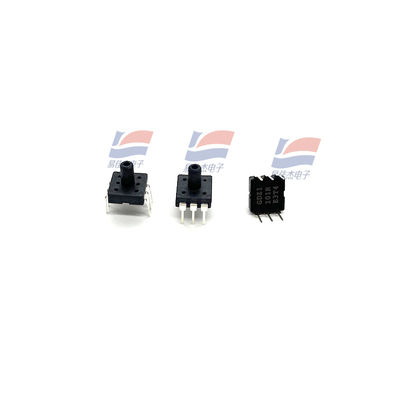

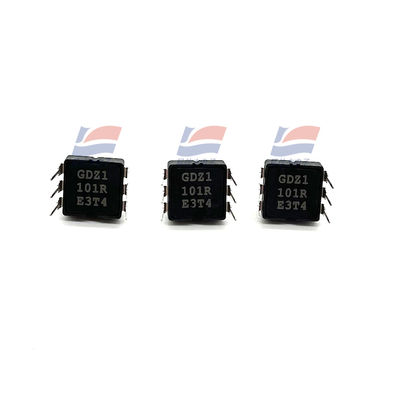

YJJ XGZP701DB1R Sensor de pressão DIP Pacote MEMS Pressão hidráulica pneumática 700KPa1 Vazio de pressão negativa

Descrição do produto:

YJJ XGZP701DB1R Sensor de pressão DIP Pacote MEMS Pressão hidráulica pneumática 700KPa1 Vazio de pressão negativa

Características:

A série XGZP é um sensor de pressão adequado para campos biomédicos, meteorológicos e outros, cujo núcleo é um chip de sensor de pressão processado pela tecnologia MEMS.O chip do sensor de pressão consiste num filme elástico e em quatro resistores integrados no filmeOs quatro varistores formam a estrutura de ponte de whitstone, que gera um sinal de saída de tensão proporcional à pressão aplicada quando aplicada à película elástica.

Características do produto:

Intervalo de medição -100 kPa ~ 20 kPa...700 kPa

Tecnologia MEMS

Formulário de medição da pressão

Pacote SOP ou DIP

Apto para gases ou líquidos não corrosivos

Intervalo de temperatura de funcionamento: -40°C ~ +125°C

A cavidade posterior do chip está pressurizada

A orientação do pin é opcional

Aplicação:

Medidores eletrónicos de pressão arterial, geradores de oxigénio, testadores de álcool, monitores e outros equipamentos médicos

Outros aparelhos eletrónicos para automóveis

Massas, cadeiras de massagem, camas com almofada de ar e outros equipamentos de desporto

Máquinas de lavar roupa, máquinas de cerveja, máquinas de café, luzes de emergência, aspiradores, componentes pneumáticos e outros campos

Performance estrutural:

Chip sensível à pressão: silício

Fios N: fios de ouro

N embalagem: material PPS

N pin: prata revestida de cobre

N peso líquido: cerca de 1 g

Performance elétrica:

N fonte de alimentação: ≤ 10 V CC ou ≤ 2,0 ma DC

N impedância de entrada: 4 k Ω Ω ~ 6 k

N impedância de saída: 4 k Ω Ω ~ 6 k

N resistência de isolamento: 100 m Ω, 100 VDC

N sobrecarga permitida:

0 ~ 20 kPa...200 kPa: 2 vezes a gama completa

0 ~ 500 kPa... 700 kPa:1.5 alcance total

Condições básicas:

N meio de medição: ar

N temperatura média: 25±1) °C

N temperatura ambiente: ((25±1) °C

N vibração: 0,1g ((1m/s2) Max

Humidade: 50% ± 10%) RH

N fonte: (((5±

Especificações:
