Descrição do Produto:

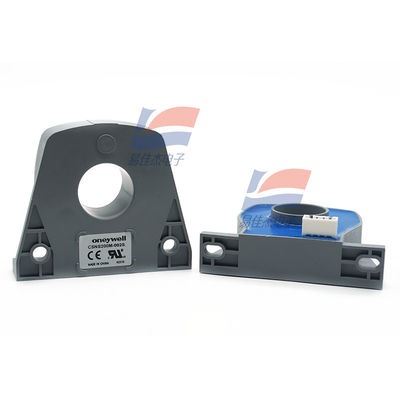

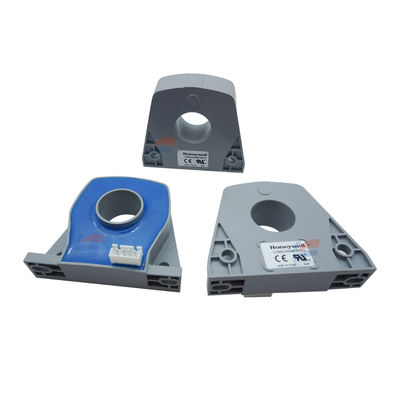

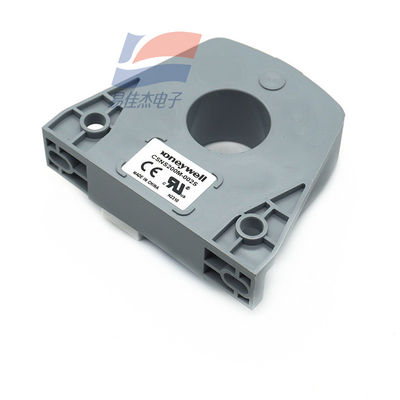

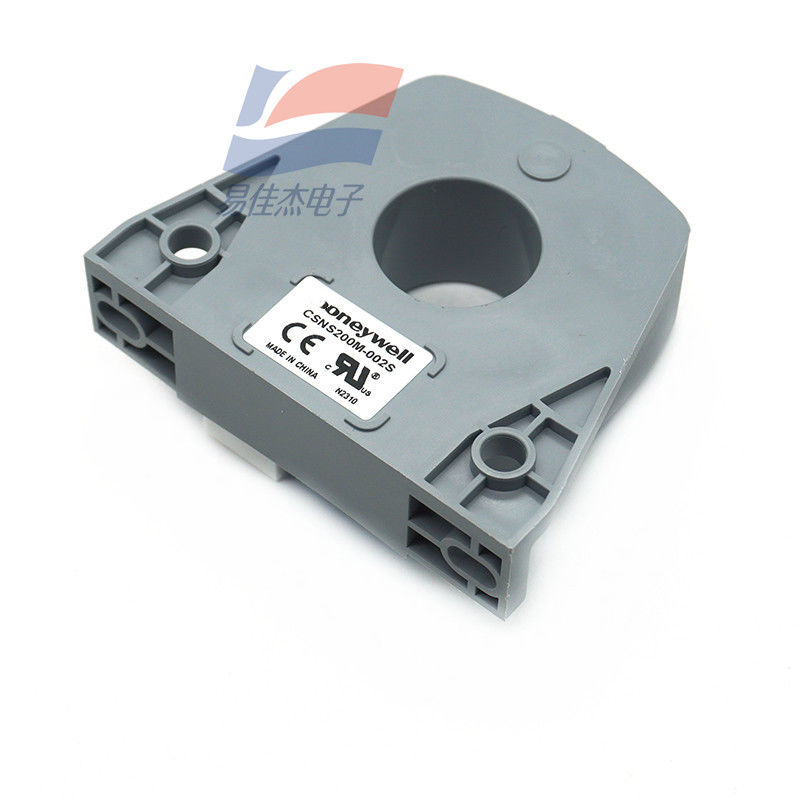

Sensor de Corrente de Circuito Fechado com Princípio de Compensação Magnética YJJ CSNS200M-002S
Características:
Equipamento de Medição do Sensor de Corrente de Circuito Fechado CSNS200M-002S, os principais parâmetros são os seguintes:
Parâmetros principais
Corrente nominal: 200A (valor rms de AC)
Faixa de medição: 0 a ±400A (pico DC/AC)
Corrente de saída simulada: 50A resulta em uma saída de 100mA
Relação de transformação: 1/200
Precisão: Superior a ±0,75% a 25℃
Alimentação e Características Elétricas
Tensão de alimentação: ±12 a 18 VDC (±5%)
Isolamento elétrico primário/secundário: 6 kVrms / 50 kHz / 1 minuto
Características ambientais e mecânicas
Faixa de temperatura de operação: -40 a 85 graus Celsius
Faixa de temperatura de armazenamento: -40 a 90℃
Consumo de energia: 20mA (incluindo corrente de saída)
Invólucro: Material plástico isolante
Forma de conexão: Perfuração primária, conector secundário de 4 pinos
Desempenho dinâmico
Corrente de offset zero: Melhor que ±0,30mA a 25℃
Deriva de temperatura: 0 - 70℃ melhor que ±0,60mA
Linearidade: Melhor que ±0,20%
Tempo de resposta: Melhor que 500ns
Largura de banda: DC a 150 kHz
dl/dT segue precisamente: melhor que 100A/μsCorrente nominal (In): 200a.t RMS (valor nominal)
Faixa de medição: 0~ 400a.t (DC~AC Pico)
A resistência medida (70 ℃): Rm min Rm Max
Com 18V, a 200 a.t. Max: 20ohm 140ohm
Com 18V, a 400 a.t. Max: 20ohm, 50ohm
Corrente de saída analógica (a 200A): 100mA
Relação de espiras: 1/2000
Precisão (25 ℃): superior a mais ou menos 0,75% In
Tensão de alimentação: 12~18VDC(1V)
Isolamento elétrico: 6KVrms/50KHz/1 minuto
Especificações:
| Faixa de medição |
0 a ±200A (pico DC/AC) |
| Corrente de saída analógica |
100mA a 50A |
| Relação de espiras |
1/2000 |
| Tensão de alimentação |
±12 a 18VDC (±5%) |
