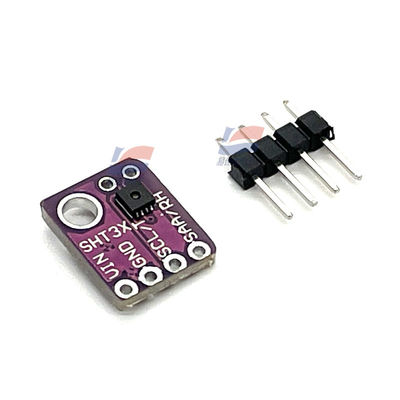

YJJ SHT31-DIS-B2.5KS GY-SHT31-D Módulo Sensor de Temperatura e Umidade com Sonda para Ar I2C IIC Comunicação

Descrição do Produto:

Módulo de Sonda de Sensor de Temperatura e Umidade YJJ SHT31-DIS-B2.5KS GY-SHT31-D para Comunicação I2C IIC de Ar

Características:

Os principais parâmetros do sensor de umidade e temperatura SHT31 são os seguintes:

Parâmetros principais

‌Faixa de medição de umidade‌: 0%-100% UR

‌Faixa de medição de temperatura‌: -40℃ - 125℃

‌Precisão da medição de umidade‌: ±2% UR

‌Precisão da medição de temperatura‌: ±0.2℃

‌Tensão de operação‌: 2.15V - 5.5V

‌Corrente de operação‌: < 1.5mA

‌Interface de comunicação‌: I2C

‌Tamanho do pacote‌: DFN8_2.5X2.5MM_EP (2.5×2.5×0.9mm)

Função de Expansão

Modo de Alarme: Suporta alarmes de temperatura e umidade extremas. Esses alarmes podem ser reiniciados por meio de funções de reinicialização de software ou hardware.

Capacidade anti-interferência: A caixa de material PE. Recomenda-se evitar ambientes de alta temperatura (> 80℃).

Tempo de resposta: A medição da umidade leva aproximadamente 8 segundos.

Observações para Atenção

Quando em uso real, é necessário prestar atenção à faixa de temperatura de trabalho do sensor e evitar exceder o limite recomendado.

Durante a conexão, é necessário combinar o endereço I2C e a configuração da linha de clock/linha de dados.

O chip SHT31 possui oito pinos:

Os Comentários do Nome do Pino

1 Pino de dados SDA, entrada/saída

2 Pino de endereço ADDR, entrada

3 Pino de alarme ALENT, saída; Suspenso quando não em uso

4 Pino de clock SCL, entrada/saída

5 Pino de alimentação VDD, entrada

6 Pino de reset nRESET, nível baixo válido, entrada

7 Pino R inútil, terra

8 Pino VSS terra

A repetibilidade afeta o tempo de medição do SHT30 e, portanto, o consumo de energia do sensor.

O endereço do sensor é alterado alterando a tensão do pino ADDR. O endereço padrão é quando ADDR se conecta a VSS (0X44), que pode ser alterado para 0X45. Para detalhes sobre os pinos, consulte o manual de dados.
