Descrição do Produto:

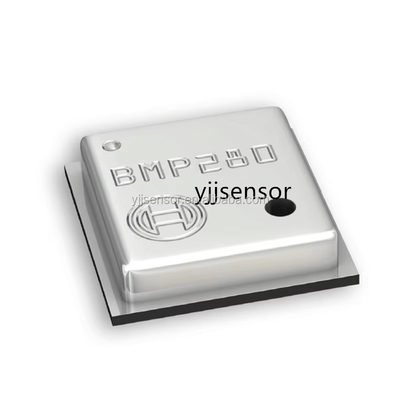

O Sensor de Pressão Barométrica Digital Ultra-Baixo Consumo YJJ BMP280 é Usado no Campo da Meteorologia

Características:

O BMP280 é um sensor de pressão absoluta projetado para aplicações móveis. O módulo sensor é embalado em um invólucro extremamente compacto. Seu tamanho pequeno e baixo consumo de energia permitem que ele seja implementado em dispositivos alimentados por bateria, como telefones celulares, módulos GPS ou relógios.

Assim como seu predecessor, o BMP180, o BMP280 é baseado em tecnologia comprovada de sensor de pressão piezoresistivo com alta precisão e linearidade, bem como estabilidade a longo prazo e alta robustez EMC. Numerosas opções de operação do dispositivo fornecem a máxima flexibilidade para otimizar dispositivos em termos de consumo de energia, resolução e desempenho do filtro. Os desenvolvedores recebem um conjunto de padrões testados (como casos de uso) para simplificar o projeto o máximo possível.

aplicação

- navegação GPS aprimorada (por exemplo, melhoria de tempo, navegação a estima, detecção de inclinação)

- navegação interna (detecção de andar, detecção de elevador)

- navegação externa, aplicações de lazer e esportes

- previsão do tempo

- aplicações de saúde (por exemplo, espirometria)

- indicação de velocidade vertical (por exemplo, velocidade de subida/descida)

Descrição dos pinos:

Pino1: VCC (alimentação de 3,3v)

Pino2: GND

Pino3: SCL (sinal de clock do modo de comunicação I2C)

Pino4: SDA (sinal de dados do modo de comunicação I2C)

Pino5: CSB (pino usado no modo de comunicação SPI, não usado desta vez, pode ser suspenso)

Pino6: SDO (bit de controle de endereço do sensor, ao conectar ao GND, o endereço do dispositivo em I2C é 0xEC, e o nível alto é 0xEC+1, desta vez conectado ao GND)

Faixa de teste do sensor:

Temperatura: - 45 °C ~ + 85 °C

Pressão atmosférica: 0~20000hPa (hpa)

Principais modos de medição:

Modo de Suspensão: quando a corrente atinge o nível de uA, o valor típico é 0,1ua e o valor máximo é 0,3ua. Todo o trabalho de medição é interrompido.

Modo Normal: Operação normal, o tempo de intervalo de trabalho relevante pode ser controlado através do registrador.

Modo Forçado: o controle principal inicia um comando de coleta, o sensor coleta um sinal e, em seguida, entra no Modo de Suspensão, aguardando o próximo acionamento (desta vez é inútil).

Todos os registradores e seus endereços no sensor BMP280 são mostrados abaixo. Consulte o manual de dados para mais detalhes.

Especificações:
