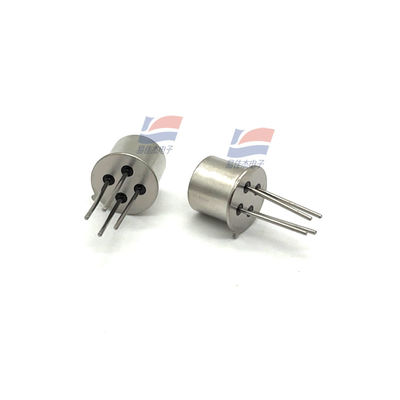

YJJ MP801 0.5-1000PPM Metal Oxide Semiconductor (MOS) Air Quality Sensor

Descrição do Produto:

Sensor de Qualidade do Ar YJJ MP801 0.5 - 1000PPM de Óxido Metálico Semicondutor (MOS)

Características:

O MP801 é um sensor de qualidade do ar de óxido metálico semicondutor (MOS), sensível a benzeno, -, formaldeído, álcool e fumaça. Sua faixa de detecção típica é de 0,5 - 1000 ppm (medido por álcool), e as condições padrão de teste são 20 ± 2 °C, 65 ± 5% UR, com um tempo de pré-aquecimento de ≥ 48 horas.

Símbolo / Unidade de Parâmetros Valor Típico / Faixa Observações

Gás Detectado — Ácido benzoico, -, Formaldeído, Álcool, Fumaça Não seletivo, sensível a múltiplos VOCs e fumaça

Faixa de Detecção ppm 0,5 - 1000 (Álcool) Os dados são baseados em álcool como referência, outros gases necessitam de calibração

Tensão do Circuito Vc ≤ 24 V CC Teste padrão Vc = 5,0 ± 0,1 V

Tensão de Aquecimento Vh 5,0 ± 0,1 V CA/CC Requer fonte de alimentação estável para garantir consistência

Resistência de Carga Rl Ajustável Por divisão de tensão para converter a mudança de resistência em saída de tensão

Resistência de Aquecimento Rh 95 ± 10 Ω (temperatura ambiente) De medição real, varia entre aproximadamente 85 - 130 Ω para diferentes lotes, consulte a medição real / especificações do lote

Consumo de Energia de Aquecimento Ph ≤ 300 mW Outros dados também mostram ≤ 240 mW, é uma diferença de lote

Resistência do Corpo Sensível Rs 1 kΩ - 15 kΩ (10 ppm de Álcool) Muda com o tipo / concentração do gás

Sensibilidade S ≥ 2 (10 ppm de Álcool) S = Rs (ar) / Rs (10 ppm de Álcool)

Inclinação da Concentração α ≤ 0,6 (Álcool) α = R (50 ppm) / R (10 ppm), reflete a linearidade

Condições Padrão de Teste — T = 20 ± 2 °C; UR = 65 ± 5%; Vc = 5,0 ± 0,1 V; Vh = 5,0 ± 0,1 V Os dados são baseados nessas condições

Tempo de Pré-aquecimento — ≥ 48 horas Peças novas / após longo armazenamento requerem pré-aquecimento suficiente

Pacote / Pino — Metal, DIP-4 1/2 pino para aquecimento; 3/4 pino para medição

Princípio de Funcionamento — Semicondutor de Óxido Metálico (MOS) A resistência aumenta com a concentração do gás alvo

Dicas de Seleção e Uso

Faixa de Detecção e Sensibilidade: 0,5 - 1000 ppm com base em álcool como referência; S ≥ 2 a 10 ppm de álcool é o ponto de referência, calibração real é necessária com base no gás alvo e na faixa de concentração.

Fonte de Alimentação e Aquecimento: Tensão do Circuito ≤ 24 V CC; Aquecimento Vh = 5,0 ± 0,1 V (CA/CC); Resistência de Aquecimento Rh ≈ 95 ± 10 Ω, Consumo de Energia ≤ 300 mW (dados mostram ≤ 240 mW), consulte a medição real / especificações do lote.

Resistência de Carga Rl: Divisão de tensão ajustável para obter saída de tensão; Rl afeta a sensibilidade e a linearidade, é necessário otimizar a correspondência com o gás alvo.

Ambiente e Estabilidade: Teste padrão 20 ± 2 °C, 65 ± 5% UR; Para armazenamento de longo prazo, recomenda-se - 20 a + 60 °C, selado a seco; Evite gás de alta concentração, vapor de silício e condensação de água antes de ligar.

Pré-aquecimento e Envelhecimento: Peças novas ou após longo armazenamento, pré-aqueça ≥ 48 horas; O tempo de envelhecimento para armazenamento deve ser estendido de acordo para períodos de armazenamento mais longos.

Não Seletividade e Sensibilidade Cruzada: Responde a benzeno, -, formaldeído, álcool e fumaça; É necessário avaliar a interferência no cenário alvo e calibrar.

Explicação das Variações de Dados

Consumo de Energia de Aquecimento: Dados convencionais são ≤ 300 mW, também descritos como ≤ 240 mW, é uma diferença de lote / versão, consulte a medição real e as especificações do lote.

Resistência de Aquecimento: Comumente cerca de 95 ± 10 Ω, alguns dados 85 - 130 Ω, recomenda-se projetar o viés com base na medição real do lote.

Especificações:
