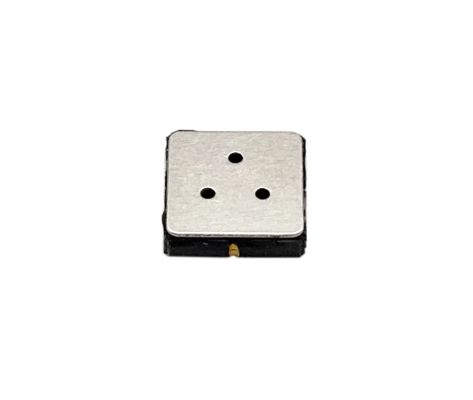

SMD1013B SMD1013 MEMS VOC Gas Sensor High Sensitivity Low Power Consumption Air Quality Sensor

           SMD1013B SMD1013 Sensor de Gás MEMS VOC Alta Sensibilidade Baixo Consumo de Energia Sensor de Qualidade do Ar

Introdução Geral:

O SMD1013 é um sensor de gás semicondutor MEMS (Sistemas Microeletromecânicos), projetado com tecnologia de alta precisão. Ele é embalado em formato cerâmico, proporcionando boa proteção e estabilidade para os componentes sensíveis internos. Este sensor é capaz de detectar vários gases, incluindo álcool, fumaça, formaldeído, etc., tornando-o adequado para uma ampla gama de aplicações em monitoramento ambiental, detecção de segurança e controle de processos industriais.

Especificações Técnicas:

• Gás Detectado e Faixa de Concentração:
  • O sensor pode detectar etanol em uma faixa de concentração de 0 a 100 ppm. Ele também tem sensibilidade a outros gases mencionados acima, o que o torna uma opção versátil para diferentes cenários de detecção de gás.
  • A resolução para detecção de etanol é de 0,2 ppm, permitindo a medição precisa de baixas concentrações de etanol.
• Parâmetros Elétricos:
  • Tensão do Circuito (Vc): Pode operar sob uma tensão de circuito de ≤5V ou 3,3V DC, proporcionando flexibilidade em diferentes projetos de circuito.
  • Tensão de Aquecimento (Vh): A tensão de aquecimento necessária é de 1,6 ± 0,1 V, que pode ser AC ou DC. Este aquecimento é crucial para ativar o material semicondutor dentro do sensor para melhorar seu desempenho de detecção de gás.
  • Resistência de Carga (RL): A resistência de carga é ajustável, e o valor específico está sujeito ao relatório de entrega. Essa ajustabilidade permite que os usuários otimizem a saída do sensor de acordo com seus requisitos de circuito específicos.
  • Resistência de Aquecimento (Rh): À temperatura ambiente, a resistência de aquecimento é medida em 45 ± 3 Ω.
  • Consumo de Energia de Aquecimento (Ph): O consumo de energia de aquecimento é ≤30 mW, indicando um uso de energia relativamente baixo para o processo de aquecimento.
  • Resistência do Corpo Sensível (Rs): Quando testada no ar, a resistência do corpo sensível varia de 10 a 500 KΩ.
• Sensibilidade e Parâmetros Relacionados:
  • Sensibilidade (S): Definida como R₀ (no ar) / Rs (em 10 ppm de etanol), a sensibilidade do sensor SMD1013 é ≥6, mostrando uma mudança significativa na resistência quando exposto a uma pequena quantidade de etanol no ar.
  • Inclinação (α): A inclinação, que representa a taxa de variação da resposta do sensor em relação a diferentes concentrações de etanol, é ≤0,3 (R₁₀ₚₚₘ / R₁ₚₚₘ etanol).
• Condições de Teste:
  • Condições Ambientais: As condições padrão de teste para temperatura e umidade são 20 ± 2 °C e 55 ± 5 %RH, respectivamente.
  • Condições do Circuito: Para o circuito de teste padrão, Vc é definido como 5 V ou 3,3 ± 0,1 V, e Vh é 1,6 ± 0,1 V. O tempo de pré-aquecimento necessário antes que uma medição precisa possa ser feita é de 3 a 5 minutos.
• Tempo de Resposta e Recuperação:
  • Tempo de Resposta (T₉₀): Leva menos de 30 segundos para o sensor atingir 90% de seu valor de resposta final quando exposto ao gás alvo, indicando uma característica de ação relativamente rápida.
  • Tempo de Recuperação (T₁₀): O sensor pode se recuperar para 10% de seu estado inicial em menos de 60 segundos após a remoção do gás.
• Vida Útil:

O sensor de gás SMD1013 tem uma vida útil de ≥3 anos, garantindo operação confiável a longo prazo em várias aplicações.

Aplicações

• Segurança Residencial: Pode ser integrado em sistemas de segurança residencial para detectar vazamentos de álcool (por exemplo, em residências com grande quantidade de álcool armazenado), bem como a presença de fumaça e formaldeído, que podem ser prejudiciais à saúde humana.
• Ambientes Industriais: Em ambientes industriais, pode ser usado para monitorar a concentração de compostos orgânicos voláteis, como no ar, ajudando a garantir um ambiente de trabalho seguro e a cumprir as regulamentações ambientais.
• Automotivo e Transporte: Para aplicações no campo automotivo, pode ser usado para detectar álcool na cabine do motorista para prevenir a direção sob influência de álcool. Além disso, pode ser aplicado em veículos de transporte público para monitorar a qualidade do ar dentro das cabines.
