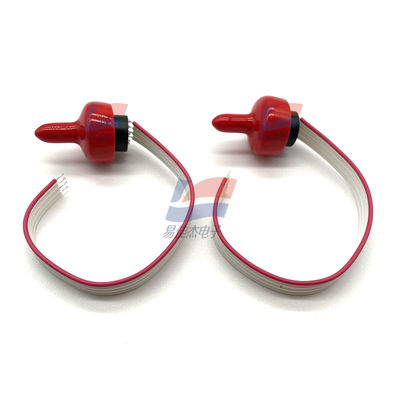

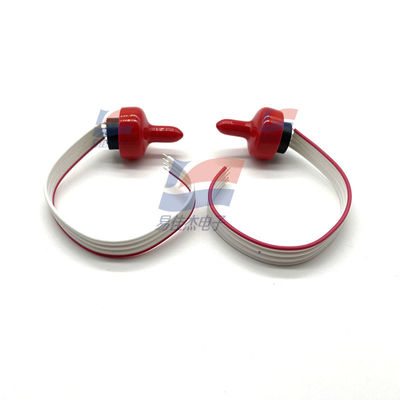

O Sensor de Pressão YJJ NPI-19A-CZ021GH é usado em instrumentos biomédicos com uma pressão de 2,5 Psi

Descrição do Produto:

O Sensor de Pressão YJJ NPI-19A-CZ021GH é usado em instrumentos biomédicos com uma pressão de 2,5 Psi

Características:

Os principais parâmetros e aplicações do sensor de pressão NPI-19A-CZ021GH são os seguintes:
Descrição do Parâmetro
‌Pressão de Trabalho‌: 17,2 KPa
‌Tensão de Saída‌: A tensão de saída varia dependendo da configuração. Por exemplo, a versão de excitação de corrente constante pode fornecer uma saída de corrente de 1,5mA.
Tensão de alimentação: Algumas configurações suportam alimentação de 10V.
Temperatura de trabalho: Até 125℃
Forma de embalagem: Utiliza uma estrutura de núcleo preenchida com óleo
Tipo de Interface: Suporta fiação flexível ou portas tipo N
Aplicação principal
‌Monitoramento de sedimentação‌: Adequado para monitoramento de deslocamento em cenários como trilhos de trem e fundações de edifícios.
Adequado para ambientes agressivos: Equipado com isolamento de meio e design de núcleo preenchido com óleo, pode suportar alta umidade, vibração e outras condições de trabalho adversas.

Especificações Detalhadas do Sensor de Pressão NPI-19A-CZ021GH
O NPI-19A-CZ021GH é um sensor de pressão de nível industrial da série NPI-19 da NovaSensor, uma marca da Amphenol. Ele é projetado principalmente para cenários de medição de baixa pressão, adotando tecnologia de isolamento dielétrico e processo de detecção piezoresistiva, que combina alta precisão e alta confiabilidade. Seguem seus parâmetros detalhados e informações-chave:
1. Parâmetros Técnicos Principais
1.1 Parâmetros Relacionados à Pressão
Tipo de Medição: Pressão Manométrica
Faixa de Medição Padrão: 0~2,5 psi (equivalente a 0~17,2 kPa, 1 psi ≈ 7 kPa)
Pressão Máxima de Sobrecarga: 3 vezes a pressão nominal (para alimentação de corrente constante), 2 vezes a pressão nominal (para alimentação de tensão constante)
Precisão Estática: ±0,1% FSO (valor típico), ±0,5% FSO (valor máximo), incluindo erros de linearidade, repetibilidade e histerese
Faixa de Compensação de Temperatura: 0~70℃ (32~158°F), o erro máximo de temperatura após a compensação é ≤0,75% FSO

Parâmetros Ambientais e Físicos
2.1 Adaptabilidade Ambiental
Temperatura de Operação: -40~125℃ (-40~257°F)
Temperatura de Armazenamento: -40~125℃ (-40~257°F)
Adaptabilidade à Umidade: Sem indicação clara, recomenda-se evitar ambientes de condensação (compatível com umidade industrial convencional)
Resistência à Vibração: Suporta ambiente de vibração industrial convencional a uma frequência de 20~2000Hz (valores específicos não especificados, consulte as características da série)
Resistência ao Choque: Suporta resistência a choques de nível industrial sob pulso de 11ms (consulte as características de resistência a choques de 100g da série)
2.2 Parâmetros Físicos e Estruturais
Material Principal: Diafragma de isolamento de aço inoxidável 316, compatível com meios adaptativos 316SS (forte resistência à corrosão)
Especificações de Dimensão: Estrutura cilíndrica, diâmetro 18,8~19mm, comprimento 7~7,1mm (tamanho padrão da série NPI-19)
Peso: Aproximadamente 10 gramas (design leve, fácil para integração)
Porta de Pressão: Sem porta embutida (precisa ser combinada com um módulo de porta adaptativo), suporta design de vedação soldada/vedação lateral, interfaces de rosca opcionais como 1/2"-20 UNF, 1/4"-18 NPT
Especificação de Vedação: A configuração do Tipo A inclui O-ring (tamanho φ16,76×0,99mm) para garantir o desempenho da vedação
Forma de Embalagem: Tubo (embalagem tubular), conveniente para armazenamento e transporte
3. Características do Produto e Cenários de Aplicação
3.1 Vantagens Principais
Design de Isolamento Dielétrico: O chip do sensor é embalado em uma cavidade preenchida com óleo, e o meio de medição é isolado por um diafragma de aço inoxidável para evitar danos ao chip causados por corrosão ou poluição
Tecnologia Avançada: Adota a tecnologia de detecção piezoresistiva Senstable®, e o substrato cerâmico híbrido integra uma rede de resistores de compensação de temperatura, com excelente estabilidade
Modos de Alimentação Duplos: Suporta alimentação de corrente constante (1,5mA) ou tensão constante (10V DC), adaptando-se a diferentes requisitos de design do sistema
Longa Vida Útil: A vida útil do ciclo de pressão é de cerca de 10 milhões de vezes, com pequena deriva a longo prazo e forte durabilidade em cenários industriais
3.2 Aplicações Típicas
Sistemas de controle de pressão de líquido/gás, detecção de processos industriais e controle automático
Gerenciamento de energia, proteção ambiental e sistemas de tratamento de água (como detecção de nível de água em pontes)
Sistemas de navegação marítima, equipamentos de refrigeração e geração de oxigênio, sistemas de motores diesel, equipamentos de máquinas agrícolas
Sistemas HVAC (Aquecimento, Ventilação e Ar Condicionado), instrumentos biomédicos e outros cenários de medição de baixa pressão e alta precisão
4. Notas Suplementares
Este modelo pertence ao modelo de baixa pressão da série NPI-19. Para faixas de medição mais altas (como 0~300 psi), você pode consultar o modelo NPI-19 VC da mesma série. Para definições detalhadas de pinos, esquemas de adaptação de portas ou curvas completas de erro de temperatura, você pode consultar o manual técnico oficial da série NPI-19 da Amphenol, ou entrar em contato com os agentes autorizados da marca para suporte personalizado.
