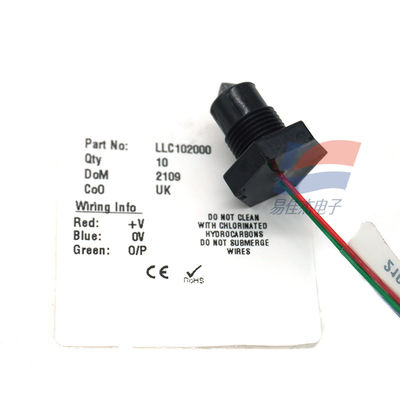

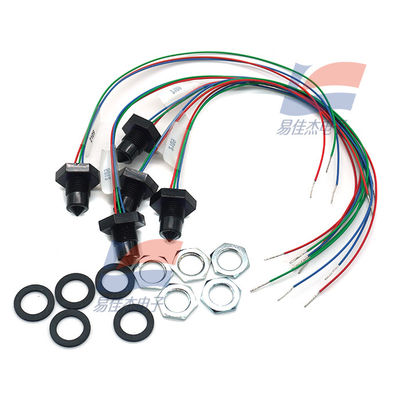

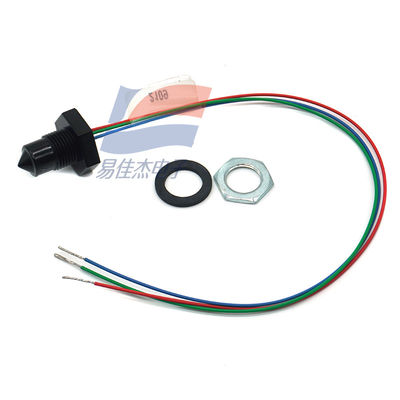

Sensor de nível de saída digital YJJ LLC102000 usado para cenários industriais de monitoramento de nível de líquido

Descrição do Produto:

O Sensor de Nível de Saída Digital YJJ LLC102000 é usado para monitoramento do nível de líquido em cenários industriais

Características:

O LLC102000 é um sensor de nível de líquido fotoelétrico do tipo padrão da SST Sensing Company do Reino Unido, projetado para cenários industriais. Ele emprega uma tecnologia de estado sólido sem peças móveis e pode realizar detecção de ligar-desligar do nível de líquido em um único ponto. É adequado para cenários de instalação com espaço limitado. Aqui está a descrição detalhada dos parâmetros:

Parâmetros Elétricos Principais

Indicadores Específicos dos Parâmetros

Tensão de Alimentação Máxima +15,4Vdc

Corrente de Alimentação Máxima 2,5mA (sob condição de alimentação de 15,4Vdc)

Tipo de Saída Saída de transistor, saída push-pull compatível com TTL Corrente de saída: 100mA

Características do nível de saída: Quando o número do material D3 é seguido por "L", o nível de saída no ar é baixo; caso contrário, é alto.

Tensão de saída: Quando a saída é alta, Vout = Vs - 1V (valor máximo); quando a saída é baixa, Vout = 0V + 0,5V (valor máximo); quando não há corrente de saída (Iout = 0mA), o nível alto de saída Vout = Vs - 0,3V (valor máximo) e o nível baixo de saída Vout = 0V + 0,1V (valor máximo).

Parâmetros físicos e de instalação

Indicador Específico do Parâmetro

Material da carcaça Polissulfona

Método de instalação Instalação rosqueada, com especificação de rosca M12x1 - 8g

Diâmetro do furo de instalação adaptável Aproximadamente 12,5 ± 0,3mm

Torque de aperto Máximo 1,5N・m (ou seja, 13,26 polegadas de libra)

Configuração da linha de conexão Fio de chumbo de 250mm, com extremidades de fio estanhadas

Parâmetros ambientais e de tolerância

Indicador Específico do Parâmetro

Temperatura de operação Tipo padrão, -25°C a + 80°C

Temperatura de armazenamento Tipo padrão, -30°C a + 85°C

Capacidade de pressão máxima Até 7bar quando a vedação está intacta

Outras características principais

Usando o princípio da óptica de reflexão interna total, quando a extremidade de detecção é coberta por líquido, a mudança na refração da luz infravermelha aciona a comutação do nível de saída, alcançando a detecção do nível de líquido;

Possui desempenho de proteção elétrica, em conformidade com os padrões CE, adequado para ambientes eletromagnéticos industriais complexos;

Não possui peças móveis, o que pode reduzir o risco de falhas durante o uso e possui um tamanho compacto, adequado para instalação em cenários com espaço limitado.
