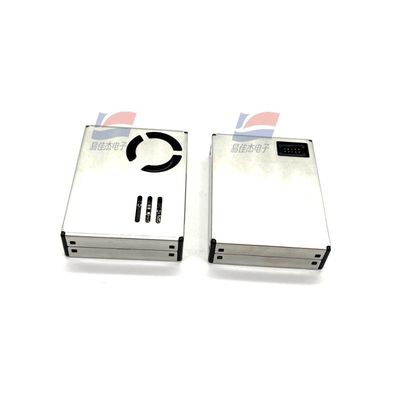

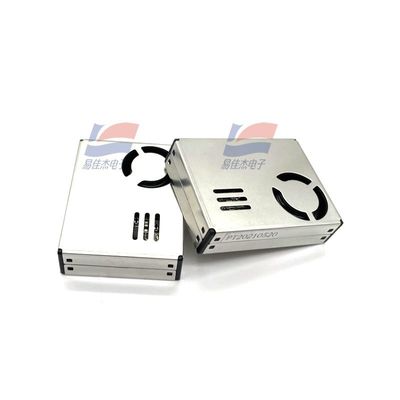

YJJ PMS9103M Sensor de matéria particulada de tipo de dispersão a laser utilizado para monitorizar a concentração de matéria particulada no ar

Descrição do produto:

YJJ PMS9103M Sensor de matéria particulada de tipo de dispersão a laser utilizado para monitorizar a concentração de matéria particulada no ar

Características:

O PMS9103M é um sensor digital de partículas de uso geral baseado no princípio da dispersão a laser.Pode recolher e calcular continuamente o número de partículas em suspensão de diferentes diâmetros no ar por unidade de volume, e convertê-lo em concentração de massa, que é então emitido através de uma interface digital.

A seguir está a descrição pormenorizada dos seus principais parâmetros:

Especificações técnicas

Faixa de medição de partículas: suporta três canais de tamanho de partículas: 0,3 - 1,0 μm, 1,0 - 2,5 μm e 2,5 - 10 μm.

Eficiência de contagem de partículas: 50% num tamanho de partícula de 0,3 μm e ≥ 98% num tamanho de partícula de ≥ 0,5 μm.

Faixa de medição efetiva da concentração em massa de partículas: 0-500 microgramas por metro cúbico (valor padrão PM2,5).

Intervalo máximo de concentração em massa de partículas: ≥ 1000 microgramas por metro cúbico (valor padrão PM2.5) Valores superiores a 1000 μg/m3 devem basear-se em medições reais.

Resolução: 1 micrograma por metro cúbico (μg/m3).

Consistência: no intervalo de 100 a 500 μg/m3, é de ±10% (valor padrão PM2.5); no intervalo de 0 a 100 μg/m3, é de ±10 μg/m3.

Volume de amostragem: 0,1 litros (L).

Tempo de resposta: tempo de resposta único < 1 segundo, tempo de resposta total ≤ 10 segundos.

Requisitos de fonte de alimentação: Tensão CC: Valor típico: 5,0 V, Valor mínimo: 4,5 V, Valor máximo: 5,5 V; Corrente de trabalho: ≤ 100 mA, Corrente de espera: ≤ 2 mA.

Nível de interface de dados: nível TTL, lógica de 3,3 V (nível baixo < 0,8 V, nível alto > 2,7 V).

Ambiente de trabalho: faixa de temperatura -10 a +60°C, faixa de umidade 0 a 95% (sem condensação).

Ambiente de armazenagem: faixa de temperatura de -40 a +85 graus Celsius.

Confiabilidade: o tempo médio entre falhas (MTBF) é ≥ 5 anos.

Dimensões: máximo 48 × 40 × 12 milímetros (mm).

Definição de interface

O PMS9103M usa uma interface de 8 pinos.

PIN1 (VCC): fonte de alimentação positiva (+5V)

PIN2 (GND): fonte de alimentação negativa

PIN3 (SET): Pin de regulação, nível TTL @ 3.3V, nível alto ou circuito aberto está em estado de funcionamento normal, nível baixo está em estado de sono

PIN4 (RXD): pin de recepção da porta serial, nível TTL @ 3.3V

PIN5 (TXD): pin de transmissão da porta serial, nível TTL @ 3,3V

PIN6 (RESET): sinal de reinicialização do módulo, nível TTL @ 3.3V, reinicialização de nível baixo

PIN7, PIN8: NC (sem ligação) Atenção

O sensor requer uma fonte de alimentação de 5 V, mas os pinos de comunicação e controle precisam de nível de 3,3 V. Se uma MCU alimentada a 5 V estiver conectada, um circuito de conversão de nível precisa ser adicionado.

Os pinos SET e RESET possuem resistores internos de puxa e podem ser deixados flutuando quando não estão em uso.

Ao utilizar a função de sono, o ventilador precisa de pelo menos 30 segundos de tempo estável para reiniciar.Recomenda-se que o tempo de trabalho após o despertar do sono não seja inferior a 30 segundos para garantir a precisão dos dados..
