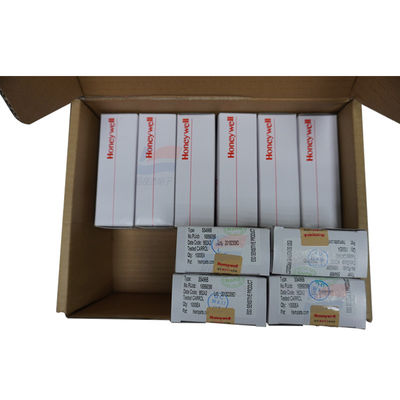

YJJ SS496A Sensor Hall de Efeito Linear Usado em Cenários Como Detecção de Posição e Controle de Motor

Descrição do produto:

SS496A Sensor de Efeito Hall Linear Cenários utilizados, tais como detecção de posição e controlo motor

Características:

SS496A é um sensor de efeito Hall linear de tipo proporcional lançado pela Honeywell.É adequado para aplicações como detecção de posição, medição de velocidade e controlo do motor. A seguir está uma descrição pormenorizada dos parâmetros integrada a partir das plataformas oficiais e autorizadas de componentes electrónicos:

Parâmetros de detecção do núcleo

Categoria de parâmetros Indicadores específicos

Tipo de detecção Efeito Hall linear de tipo proporcional, a tensão de saída muda linearmente com a intensidade do campo magnético

Faixa de medição do campo magnético de −670 a +670 Gauss (ou seja, de −67 mT a +67 mT)

Sensibilidade Valor típico 1,5 mV/G, alguns dados indicam valor típico 2,7 mV/G, capaz de capturar com precisão alterações sutis no campo magnético

Tensão de saída de ponto zero 0 campo magnético de Gauss, valor típico de 2,5 V ± 0,075 V (compatível com cenários de alimentação nominal de 5 V)

Faixa de tensão de saída Mínimo de 0,2 V a (tensão de alimentação - 0,2 V), típica de 0,4 V a (tensão de alimentação - 0,4 V), ampla faixa de tensão de saída

Linearidade O erro linear não excede 1,5% da escala completa, garantindo a precisão linear do campo magnético e da conversão de tensão

Desvio de temperatura Desvio de ponto zero ±0,04% - ±0,07%/°C; Desvio de sensibilidade ≤ -0,00% a +0,07%/°C quando < 25°C, ≤ -0,02% a +0,06%/°C quando ≥ 25°C, desempenho estável em ambientes de alta temperatura

Tempo de resposta Até 1μs, adequado para cenários de detecção de campos magnéticos dinâmicos de alta velocidade

Parâmetros elétricos

Categoria de parâmetros Indicadores específicos

Tensão de funcionamento Mínimo 4,5 V, máximo 10,5 V, tensão nominal de alimentação 5 V ou 9 V

Corrente estática de funcionamento Valor típico de 8mA, algumas especificações indicam um máximo de 8700μA, característica de baixo consumo de energia adequada para dispositivos movidos a bateria

Corrente de saída máxima Até 10mA, pode conduzir diretamente algumas cargas pequenas, sem circuito de condução adicional necessário

Parâmetros ambientais e físicos

Categoria de parâmetros Indicadores específicos

Temperatura de funcionamento de -40°C a 150°C, adequada para ambientes industriais de alta temperatura e ambientes exteriores de baixa temperatura extremas

Formulário de embalagem Normalmente TO - 92 embalagem de buraco, também disponível SOT - 23 embalagem de montagem de superfície, design de 3 pinos, conveniente para soldagem e integração

Tamanho físico TO - 92 embalagens, comprimento 4,06 mm, largura 1,6 mm, altura 3 mm, tamanho pequeno, poupança de espaço de instalação

Método de instalação Embalagens através de buracos suportam instalação através de buracos, embalagens de montagem na superfície suportam montagem na superfície, adequadas para diferentes requisitos de projeto de PCB

conformidade e outros parâmetros

Categoria de parâmetros Indicadores específicos

Certificação de conformidade Conforme com a norma ROHS da UE, classificada como EAR99 na ECCN dos EUA, compatível com os requisitos de conformidade dos dispositivos eletrónicos em vários países

Características essenciais Resistência de filme micro-ajustável a laser integrada para melhorar a precisão e a estabilidade da temperatura;utiliza um elemento de detecção Hall de quatro elementos para reduzir o impacto do esforço mecânico e térmico na saída

Compatibilidade de aplicação Compatível com detecção de posição do rotor do motor sem escovas, medição de velocidade, detecção de deslocamento em cenários de controlo industrial e electrónica de consumo,com um diâmetro superior a 50 mm,.
