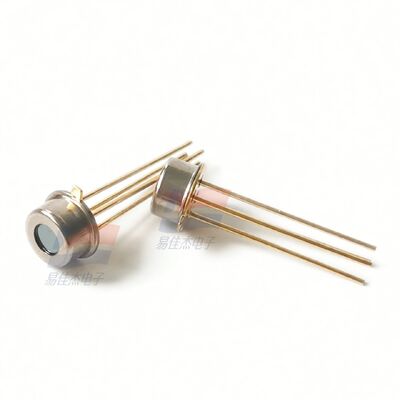

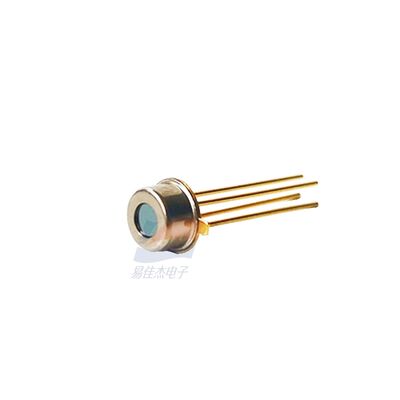

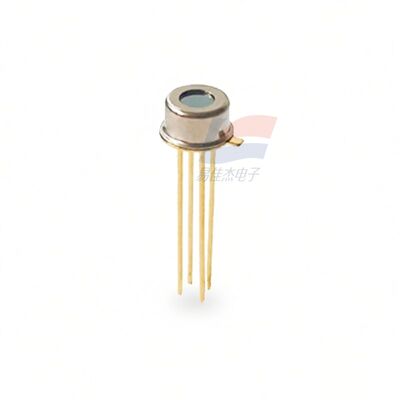

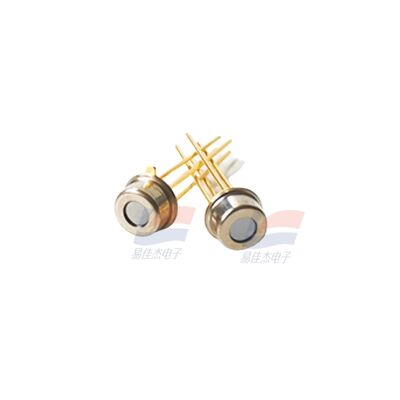

Sensor termopilha MRT313 MRT511 para termômetro de testa, sonda de temperatura, termômetro sem contato, componente

MRT313 MRT511 Sensor de termopilação Frente Temperatura da arma Temperatura da sonda Componente de termômetro sem contato

1Princípio de funcionamento:

O MRT313 opera com base no efeito termopila e no princípio de detecção de radiação infravermelha:

• Ele integra um chip de sensor de termopila e um filtro IR de alta transmissão (otimizado para o comprimento de onda de 814 μm, correspondendo ao pico de comprimento de onda de radiação infravermelha do corpo humano).
• Quando o sensor é apontado para a testa humana, o chip da termopila absorve a radiação infravermelha emitida pela superfície da pele.A energia absorvida gera uma diferença de temperatura entre as junções quente e frio da termopila, o que induz uma tensão Seebeck proporcional.
• O sinal de tensão de saída é processado por um circuito de condicionamento de sinal (por exemplo, amplificação, calibração) para convertê-lo em uma leitura precisa da temperatura corporal.

2Características principais:

1. Optimização da temperatura do corpo humano: o filtro infravermelho de 814 μm é adaptado para a radiação infravermelha do corpo humano,assegurar uma elevada seletividade e eliminar as interferências da luz ambiente e de outras fontes de calor.
2. Alta precisão de medição: em condições de medição normalizadas (distância: 3°5 cm, temperatura ambiente: 25°C), o erro de medição da temperatura é ≤ ± 0,2°C,que satisfaçam os requisitos de precisão dos termómetros médicos e de consumo.
3. Tempo de resposta rápido: tempo de resposta T90 ≤ 300 ms, permitindo uma leitura rápida da temperatura sem longa espera.
4. Baixo consumo de energia: projeto de potência ultra-baixa com corrente de funcionamento típica ≤ 10 μA, adequado para dispositivos portáteis alimentados a bateria (por exemplo, termômetros de testa portáteis).
5. Compacto e fácil integração: pequeno pacote SMD, estrutura leve e design compatível com pin para solda direta em placas de PCB, ideal para equipamentos de medição de temperatura miniaturizados.
6. Compensador de temperatura integrado: equipado com um termistor NTC integrado para monitorização e compensação da temperatura ambiente em tempo real,Garantir a precisão da medição em diferentes temperaturas ambientais (10°C~40°C).
7. Desempenho estável a longo prazo: baixa taxa de deriva ≤ 0,1 °C/ano, sem necessidade de recalibração frequente durante a vida útil.

3Aplicações típicas:

• Termômetros da testa sem contacto de qualidade médica
• Termômetros corporais infravermelhos de consumo
• Dispositivos portáteis inteligentes de monitorização da temperatura (por exemplo, bandas inteligentes com detecção de temperatura)
• Equipamento de rastreio de temperatura para saúde pública (versões simplificadas)
