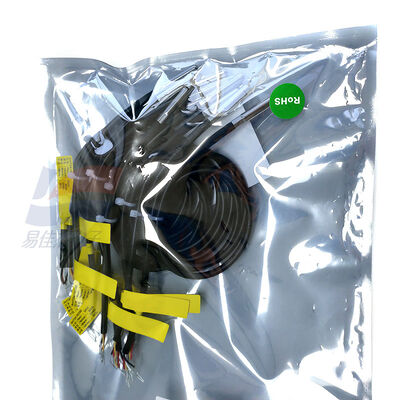

YJJ AHT2415C Sonda de temperatura e umidade de grau industrial 304 aço inoxidável

Descrição do produto:

YJJ AHT2415C Sonda de temperatura e umidade de grau industrial 304 aço inoxidável

Características:

A versão padrão AHT2415C com sonda com fio, com uma caixa de aço inoxidável 304, saída digital I2C, sonda de temperatura e umidade de grau industrial totalmente calibrada.O sufixo 00 representa a especificação padrão original da fábrica ( comprimento de linha padrão e embalagem)O seguinte é um parâmetro oficial completo, elétrico, tamanho, pin, comunicação, descrição completa da aplicação, juntamente com o link para a folha de especificações original da fábrica.

I. Visão geral do produto

Marca: ASAIR Guangzhou Aosong Electronics

Nome completo do modelo: AHT2415C00 (versão padrão AHT2415C)

Princípio de detecção: detecção capacitiva de temperatura e umidade, com chip digital integrado incorporado, de desenvolvimento próprio

Estrutura: sonda de aço inoxidável 304 + membrana interna de PTFE à prova de poeira e à prova de água + cabo de extensão blindado, resistente à poeira, condensação e interferência de umidade,não é necessária a solda direta de PCB, instalação externa

Fabricação: Calibrado em toda a gama, sem necessidade de calibração secundária do utilizador

II. Parâmetros de medição do núcleo (25°C, temperatura normal de referência)

1. Faixa de medição

Temperatura: -30°C ∼ +80°C (intervalo de trabalho limitado: -40~85°C)

Umidade relativa: 0%RH 100%RH (intervalo total)

2Precisão de medição (valores típicos)

Precisão de temperatura: ± 0,5°C (25°C)

Precisão da humidade: ± 3% RH (intervalo RH de 20% a 80%)

3Resposta e Drift

Tempo de resposta à temperatura/umidade (τ63%): < 8 s

Humidade Drift a longo prazo: < 1% RH/ano, excelente estabilidade a longo prazo

III. Quadro dos parâmetros das características eléctricas

Parâmetro item Valor mínimo Valor típico Valor máximo Observações unitárias

Voltagem de alimentação VCC 2.2 3.3 5.5 V Compatibilidade de alta tensão para sistemas de 3.3V/5V

Corrente de funcionamento - 980 - μA Consumo de potência de medição normal

Consumo de energia típico - 3,2 mW - 3,3 V de alimentação

Interface de comunicação -- I2C -- -- Saída serial digital padrão

Endereço I2C Slave -- Endereço fixo -- Endereço padrão de fábrica original

IV. Dimensões físicas e especificações do fio (Configuração padrão do AHT2415C00)

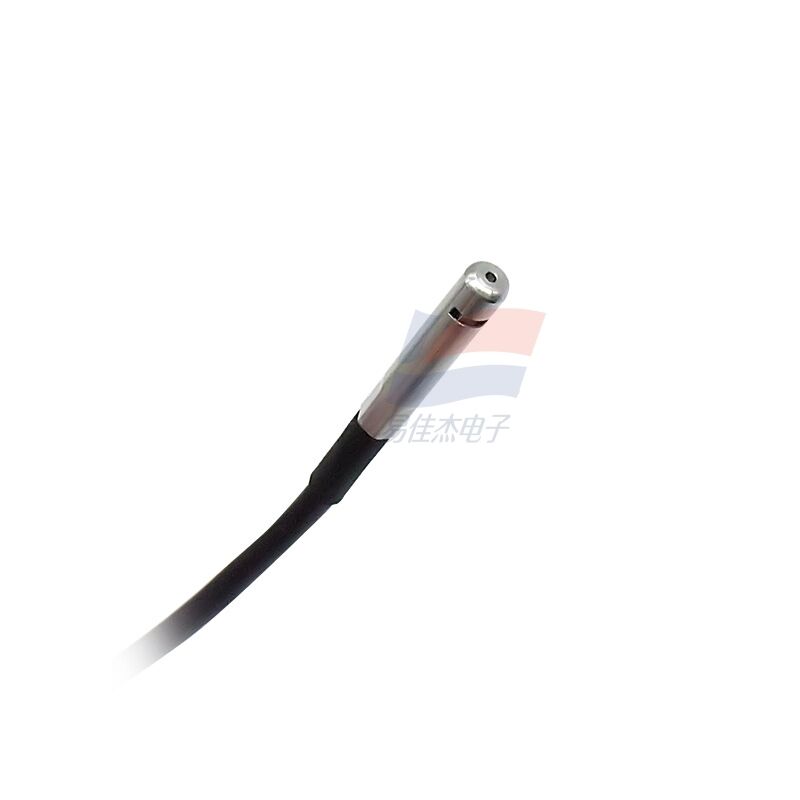

Proba de metal

Diâmetro da sonda: Φ5,0 mm

Comprimento da sonda: 30 ± 0,5 mm

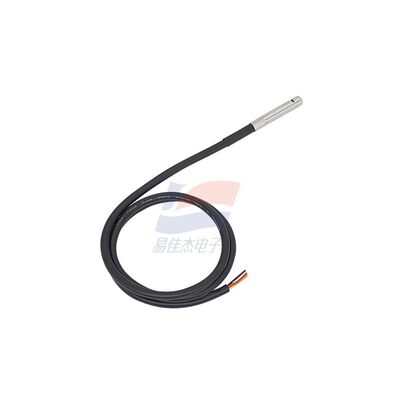

Cabo de extensão (especificação original da norma 00 da fábrica)

Comprimento: 550 ± 5 mm (modelo padrão sem comprimento ajustável)

Material de fio: fio blindado de quatro núcleos, anti-interferência

Definição de fiação de pinos (norma de cores)

Vermelho: VCC (Power Positive Terminal)

Negro: GND (Power Ground)

Branco: SCL (I2C Clock Line)

Amarelo: SDA (linha de dados I2C)

VII. Características do produto e protecção

Material da concha: aço inoxidável 304, resistente a altas e baixas temperaturas, resistente à corrosão química e resistente a impactos mecânicos

Proteção de chip: sonda internamente equipada com filme à prova de poeira transpirável de PTFE, que impede a contaminação por poeira, umidade e óleo, adequada para ambientes industriais úmidos e empoeirados

Vantagens de desempenho: resposta rápida, recuperação rápida, forte interferência anti-electromagnética, pequena deriva de temperatura, boa estabilidade a longo prazo

Amigável ao ambiente: Conforme com as normas RoHS

VIII. Protocolo de Comunicação (I2C)

Modo de comunicação: Bus Serial I2C padrão

Taxa de comunicação: suporta frequência de relógio I2C regular

Formato de dados: Primeiro dados de umidade, depois dados de temperatura, com um bit de verificação, o host pode ler os dados concluídos e analisá-los e convertê-los para obter os verdadeiros valores de temperatura e umidade.

Especificações:
