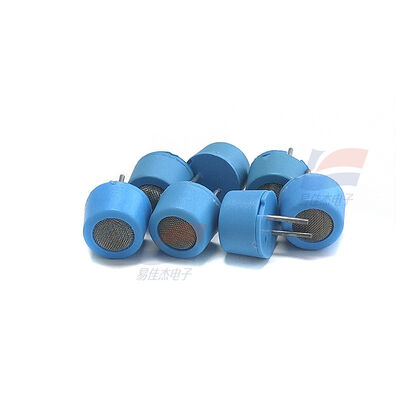

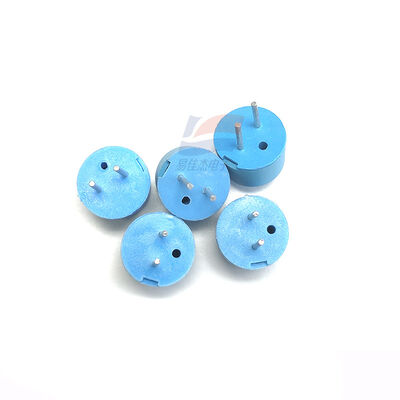

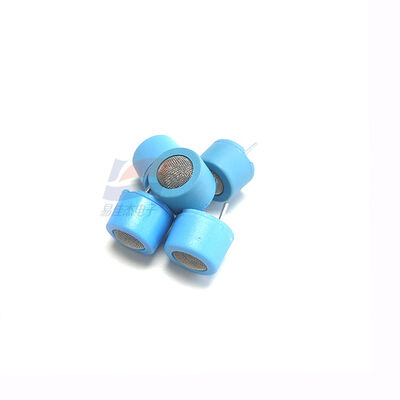

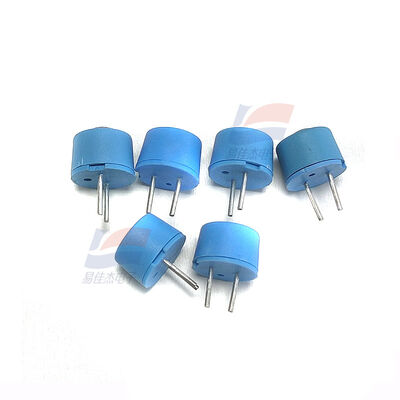

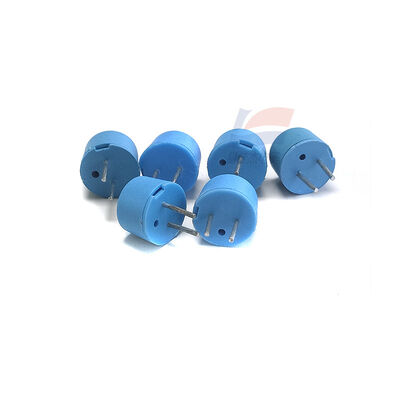

Sensor de Gás Semicondutor YJJ MQ-D1 para Detecção de Vazamento de Gás Doméstico

Descrição do produto:

Sensor de detecção de gases semicondutores YJJ MQ-D1 para detecção de fugas de gás doméstico

Características:

MQ-D1 sensor de gás de gás combustível semicondutor pertence à série MQ-D de modelos de baixa potência. Pode detectar vários tipos de gases combustíveis e fumaça.e é utilizado principalmente para detectar fugas de gás em ambientes domésticos.

I. Visão geral básica

Modelo: MQ-D1

Princípio de detecção: Sensor de gás de óxido metálico (MOS), a resistência diminui à medida que a concentração de gás combustível aumenta e produz um sinal de tensão analógica

Embalagem: caixa metálica para embalagem, 4 pinos (pin de fio de aquecimento 2 + pin de eletrodo de sinal 2)

Posicionamento do núcleo: detecção de gás combustível de amplo espectro de baixa potência, em comparação com o MQ-2 e MQ-4 tradicionais, com menor consumo de energia e menor tamanho

II. Gás e alcance detectados

1Gases detectáveis (tipo de espectro alargado)

Gás natural (metano CH4), gás, gás de petróleo liquefeito (GPL), hidrogénio, monóxido de carbono (CO), acetileno, vapor de gasolina/querosene, alcano, fumo, vapor orgânico combustível

2. Faixa de medição

500 ppm ~ 10000 ppm (0,05% ~ 1%), sensibilidade ideal para o metano

Padrão de calibração: 0,3% (3000 ppm) de metano

III. Parâmetros eléctricos completos (folha de especificações de fábrica original)

1Parâmetros de alimentação e aquecimento

Tensão de aquecimento VH: 6,0 V CC

Voltagem de funcionamento do circuito Vc: ≤ 24V DC

Resistência à carga padrão RL = 51Ω

Consumo de energia de aquecimento: conceção de baixa potência, muito inferior aos sensores da série MQ comuns

2Características elétricas do sensor de gás

Voltagem de saída de ar limpo: V0 = 0,7 ~ 1,6 V

Tensão de saída de gás calibrado (0,3% de metano): V1 ≥ 2,5 V

Tempo de resposta (T90): ≤ 30 s (o gás atinge uma saída estável)

Tempo de recuperação: ≤ 60 s (sair do gás e regressar à linha de base)

3Ambiente de trabalho

Temperatura de funcionamento: -10°C ∙ +45°C

Temperatura de armazenagem: -20°C +50°C

Humidade ambiente: ≤ 90% RH (sem condensação)

Pressão atmosférica: 650 ~ 800 mmHg

Estabilidade a longo prazo: ciclo de trabalho contínuo de 24 horas, desvio de tensão de base ** ± 15% dentro de**

4. Definição de pinos (4 pinos universais)

1, 2 pinos: fio de aquecimento (VH) (sem polaridade)

3, 4 pinos: terminais de sinal (Vc/RL) (em ambas as extremidades do sensor de gás)

IV. Características essenciais do produto

Baixo consumo energético: conceção exclusiva de aquecimento de baixa potência para a série D, adequada para dispositivos portáteis e alimentados a bateria

Alta sensibilidade: boa resposta ao metano, gás liquefeito, gás, fumaça e vapor combustível orgânico

Excelente estabilidade a longo prazo, longa duração e boa resistência às interferências ambientais

Circuito periférico simples, requer apenas fonte de alimentação de aquecimento + divisor de tensão de amostragem, single-chip ADC lê diretamente

Baixo custo, adequado para a produção em massa de aparelhos domésticos de grande escala

Requerido pré-aquecimento (pré-aquecimento inicial com ligação ≥ 5 minutos para medição estável)

V. Principais aplicações e cenários de aplicação

1. Aplicação básica

Alarme de fuga de gás doméstico (gas natural, gás liquefeito, detecção de fugas de gás urbano)

2Expansão em todos os cenários

Segurança doméstica: detecção de fugas de gás de cozinha, monitorização de fugas de gás para aquecedores de água a gás / fornos de parede

Indústria e civil: Inspecção de fugas de gás combustível em pequena escala, detecção de fugas de gás em tubulações

Monitorização do ambiente: detecção de limites excessivos de gases combustíveis, fumo e vapores combustíveis em ambientes internos

Integração de pequenos aparelhos: Proteção de segurança do fogão a gás, módulo de segurança de gás para equipamento de secagem/aquecimento

Equipamento simples: detector de gás portátil, monitoramento de gás combustível de garagem / porão, simples alarme de fumaça
