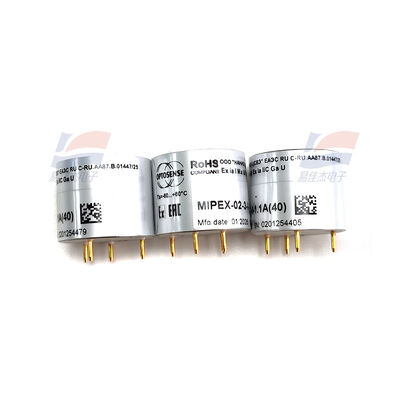

Sensor óptico de gás infravermelho não dispersivo (NDIR) YJJ Mipex-02-3-I-1-1A (40) para minas de carvão

Descrição do produto:

YJJ Mipex-02-3-I-1-1A (40) NDIR Sensor óptico de gás infravermelho não dispersivo para minas de carvão

Características:

Princípio de detecção: sensor óptico de gás infravermelho não dispersivo NDIR (específico para o metano CH4)

Decodificação do sufixo modelo

02: Série básica MIPEX-02 (infravermelho em miniatura de baixa potência)

3: Caixa metálica de aço inoxidável (estrutura à prova de explosão)

I: Protecção contra explosões de classe I (protecção contra explosões de classe I para minas de carvão subterrâneas)

1: Especificação do intervalo de medição

1A: Versão de hardware, definição de pin, configuração de firmware

(40): Intervalo 0 - 40% VOL metano (CH4), versão de alto alcance dedicada para minas de carvão

I. Visão geral básica

Detecção de gás: metano CH4 (gás natural, gás de mina), altamente resistente à interferência cruzada de hidrocarbonetos

Classificação de resistência à explosão: Ex ia I Ma (protecção à explosão intrinsecamente segura das minas subterrâneas, zona 0 aplicável), a classificação de resistência à explosão mais elevada exclusiva das minas

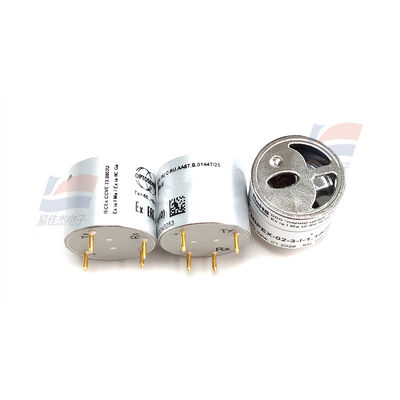

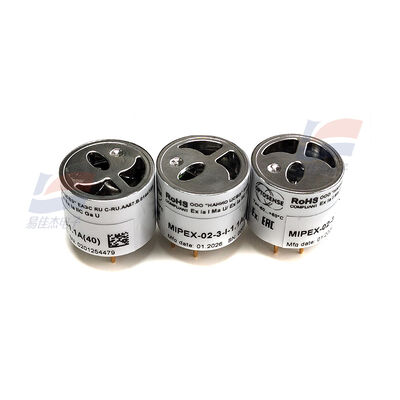

Estrutura: microcilindro Φ20mm, 4 pinos de tomada reta, câmara de gás de aço inoxidável totalmente selada, fonte de luz infravermelha integrada + detector + MCU, equipada com compensação de temperatura

Posicionamento do núcleo: um sensor de metano infravermelho de baixo consumo e de alto alcance para gás da mina de carvão e gás natural, substituindo o tipo de combustão catalítica, resistente ao envenenamento, com vida útil extremamente longa,e não há problema de falha de oxigénio

II. Interpretação completa do código modelo em texto simples

MIPEX-02 - 3 - I - 1 - 1A (40)

Série Básica de Proteção contra Explosões de Conchas

02: NDIR Metano infravermelho 3 = Aço inoxidável I = Classe de mina de carvão I 1 = Large Range 1A = Firmware (40) = 0 - 40% VOL CH4

III. Parâmetros básicos de medição (especificações originais da fábrica)

1- Alcance e precisão.

Gás medido: metano CH4 (gás)

Intervalo de medição: 0 - 40% VOL (40) (intervalo exclusivo)

Precisão de medição: ±0,2% VOL (0 - 5%); ± 1,5% de gama completa (Full Range)

Resolução: 0,01% VOL

Linearidade: < 1% FS, calibração de linearidade de fábrica integrada

Interferência cruzada: baixa interferência com alcanos de etano, propano, etc., exclusivamente elevada seletividade para o metano

2Resposta e pré-aquecimento

Tempo de pré-aquecimento: ≤ 120 s (estabilidade de ligação)

Tempo de resposta T90: ≤5 s (sem filtro de poeira); ≤15 s (com filtro de poeira); ≤8 s

Tempo de recuperação: ≤ 8 s

Drift de longo prazo: < 0,5% FS / ano

IV. Parâmetros elétricos completos

1. Consumo de energia (consumo de energia ultra-baixo, preferencialmente bateria)

Voltagem de funcionamento: 3,0 - 4,5 V CC (típica 3,3 V)

Corrente de funcionamento média: < 0,5 mA

Consumo total de energia: < 1,5 mW (Sensor infravermelho de consumo de energia mais baixo da indústria)

Consumo de energia durante o sono: Nível μA

2. Saída de sinal

Interface de comunicação: UART digital completo (porta serial TTL)

Taxa de Baud: 9600 bps por defeito

Formatos de dados: 8N1 (8 bits de dados, 1 stop bit, sem paridade)

Construído: compensação de temperatura, compensação de pressão atmosférica, armazenamento de calibração de dados, saída direta do valor de concentração, não é necessária conversão de algoritmo externo

3Parâmetros do ambiente de trabalho

Temperatura de operação: -40°C ± +60°C (Edição de Mineração de Grande Temperatura de Classe I)

Humidade ambiental: 0 - 98% RH (sem condensação)

Pressão atmosférica: 80 - 120 kPa

Grau de proteção: IP54, à prova d'água de poeira e salpicos, vapor à prova d'água de câmara de gás incorporada

Temperatura de armazenagem: -55°C +60°C

V. Dimensões físicas e estrutura

Dimensões de forma: Φ20,3 mm × 16,6 mm (excluindo pinos)

Concha: aço inoxidável 304 (especificação do modelo 3), resistente a impactos, resistente a explosões

Peso: 16,6 g (edição de aço inoxidável)

Pins: Pins de metal de inserção reta padrão de 4 pines, soldagem direta de PCB

Vida útil do projeto: ≥10 anos (óptica infravermelha sem consumíveis, sem intoxicação e degradação por catalisadores)

VI. Certificação de Segurança em Explosão (Core Mine-Use Qualifications)

Norma de explosão: Ex ia I Ma (Classe de mina I da IEC 60079, intrinsecamente segura, grau de protecção contra explosões mais elevado, zona de mina 0 disponível)

Aplicável: Minas de carvão subterrâneas, ambientes perigosos por metano, sem faísca elétrica, sem risco de detonação

Desvantagens dos sensores de combustão catalítica: Não tem medo de envenenamento por silício, não tem medo de impacto de gás de alta concentração, não há falha de deficiência de oxigênio

VII. Vantagens essenciais do produto

Exclusivo Large Range (40): 0 - 40% VOL, abrange todos os intervalos perigosos de gás de mina (Limite inferior de explosão 5% VOL)

Protecção contra explosões em minas: Ex ia I Ma, única solução de sensores infravermelhos de metano subterrâneo de minas compatível

Consumo de energia extremamente baixo < 1,5 mW, compatível com equipamento de monitorização portátil e sem fio alimentado por bateria

Vantagem do princípio óptico: 10 anos de vida útil, sem intoxicação por catalisadores, alta estabilidade, muito pequena deriva de temperatura

Compensação total incorporada: Compensamento de temperatura e pressão atmosférica incorporada, calibração de fábrica, concentração de leitura direta de chip único

Concha forte de aço inoxidável, anti-polvo, humidade, ambiente subterrâneo áspero

Saída digital UART, circuito extremamente simples, sem circuito de condicionamento de sinal periférico

VIII. Principais aplicações e cenários de aplicação

1Aplicação básica Monitorização subterrânea da concentração de metano nas minas de carvão, detecção de fugas de gás natural a larga distância, alerta precoce de segurança nas minas

2Segmentação de aplicações

Mineração de carvão e indústria mineira (dominante)

Instrumento de inspecção subterrânea de gases, detector de gases portátil

Sensor de gás fixo, subestação de monitorização da segurança das minas, monitorização de gás em linha nos túneis

Alarme de excesso de limite para gás na superfície da mina de carvão, na superfície de escavação, no túnel, na área selada

Indústria energética de petróleo e gás

Gasoduto de longa distância, estação de monitorização de fugas de larga distância

Detecção de metano em alta concentração em campos petrolíferos, áreas de refinação e instalações químicas

Equipamento de segurança industrial

Detector de gases combustíveis fixo, analisador industrial de gases

Monitorização do metano dissolvido no óleo de transformador (falhas de gás-petróleo)

Dispositivos portáteis / sem fio

Detector portátil de bateria de baixa potência, nó de monitorização de gás sem fio da IoT

Especificações:
