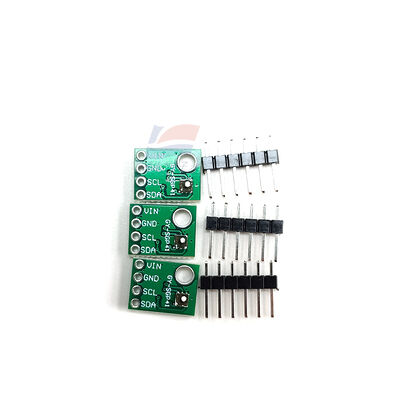

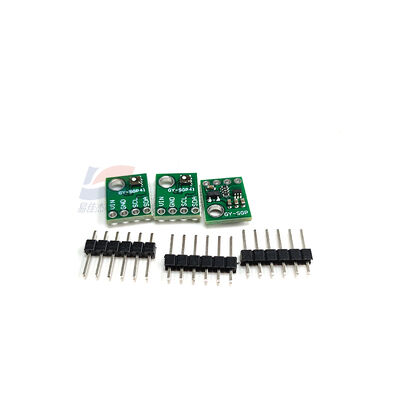

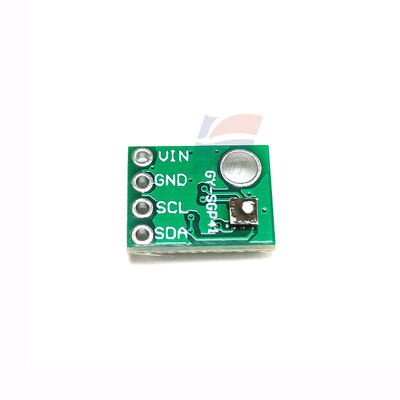

Modulo de qualidade do ar com COV + NOx para dispositivos domésticos inteligentes e IoT

Descrição do produto:

Módulo de qualidade do ar YJJ GY-SGP41 VOC + NOₓ para dispositivos domésticos inteligentes e IoT

Características:

I. Parâmetros principais (com base no chip SGP41 + placa do módulo GY)

1. Objeto de detecção e saída

Gases detectados: VOC (compostos orgânicos voláteis), NOₓ (óxidos de nitrogênio)

Saída do algoritmo: Índice VOC 1–500, Índice NOₓ 0–500; eCO₂ (CO₂ equivalente) pode ser calculado

Faixa de medição de VOC: 0–10.000 ppb (típico 500–10.000 ppb)

Faixa de medição de NOₓ: 0–10.000 ppb

Resolução: 1 ppb (Sinal Original 16 bits)

2. Resposta e precisão

Tempo de resposta de VOC T90: <10 s

Tempo de resposta NOₓ T90: <250 s

Precisão (Condições Padrão): VOC ±15%; NOₓ ±50 ppb

Estabilidade a longo prazo: <2%/mês (antipoluição, baixa deriva)

3. Características elétricas (módulo)

Tensão de alimentação: DC 3,3V / 5V (compatível); LDO de 1,8 V integrado fornece SGP41

Corrente operacional: ≈40 mA (pico); típico 3 mA @3,3 V

Corrente de espera: ≈0,1 μA

Interface de comunicação: I2C (modo padrão, 100 kHz), endereço de 7 bits 0x59

4. Ambiental e físico

Temperatura operacional: -30°C ~ +70°C (grau industrial)

Umidade: 0%–90% UR (sem condensação)

Temperatura de armazenamento: 5℃–30℃

Tamanho do módulo: 13 mm × 10,5 mm × 2 mm (incluindo cabeçalhos de pinos)

Pacote de chips: DFN 2,44×2,44×0,85 mm

II. Principais recursos

Integração de gás duplo: O chip único mede simultaneamente VOC + NOₓ, produz índice padronizado, sem necessidade de calibração complexa.

Algoritmo maduro: Algoritmo Sensirion Gas Index integrado, resistente a álcool, perfume, etc., interferência, estável a longo prazo.

Ampla temperatura e baixo consumo de energia: Disponível de -30 ℃ a + 70 ℃, adequado para dispositivos IoT alimentados por bateria.

Plug-and-play: Saída I2C direta de quantidade digital, compatível com 3,3V/5V, sem necessidade de circuitos periféricos.

eCO₂ expansível: Converta o índice VOC em CO₂ equivalente, atenda aos requisitos abrangentes de monitoramento da qualidade do ar interno (QAI).

III. Principais aplicações

1. Monitoramento da qualidade do ar interno (núcleo)

Casa inteligente: Purificador de ar, sistema de ar fresco, ar condicionado inteligente (ajuste automático de velocidade/iniciar/parar)

Escritório/sala de aula: Monitoramento em tempo real de VOC (formaldeído, benzeno) + NOₓ (fumos, exaustão)

Quarto/quarto de bebê: Alerta precoce de odores, gases nocivos, garante a saúde

2. Doméstico e controle de riscos

Cozinha: (NOₓ/inicia automaticamente)

Banheiro: Monitoramento de odores (VOC), exaustão automática

Ar condicionado/ar fresco: Ajusta automaticamente o volume de ar de acordo com o índice IAQ, economia de energia

3. Industrial e IoT

Pequena fábrica/armazém: Monitoramento de vazamento de substâncias químicas voláteis, pintura de gases de escape

Detector portátil: caneta portátil de qualidade do ar, terminal de monitoramento ambiental

Nó IoT: microestação da cidade, sistema de automação predial (BA)
