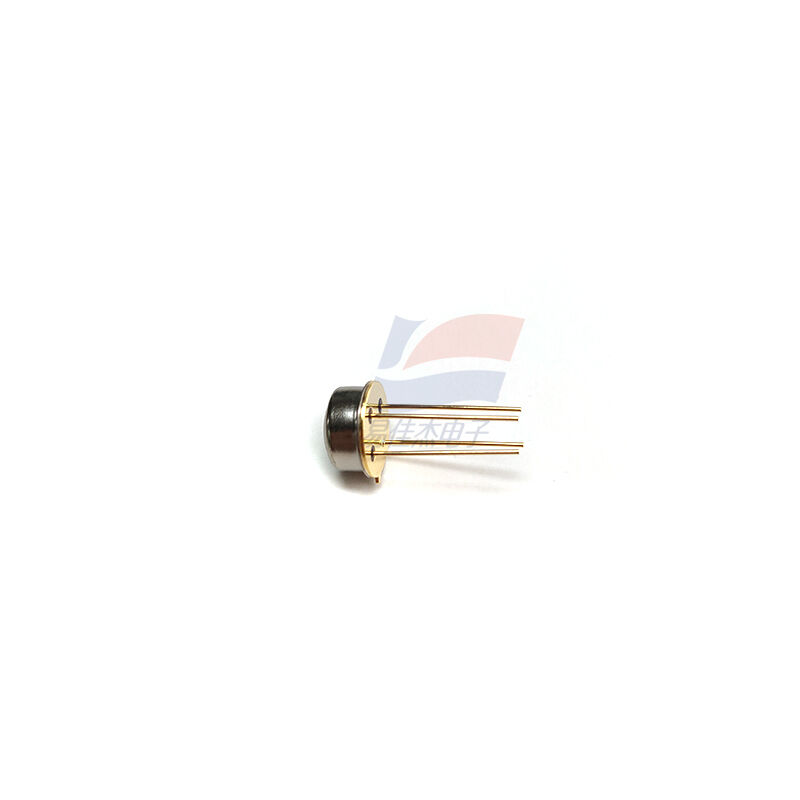

Sensor de medição de temperatura por termopila em infravermelho

Descrição do produto:

Sensor de medição de temperatura por termopila em infravermelho

Características:

I. Parâmetros do núcleo (valores típicos a 25°C)

Tamanho do chip: 1,1 × 1,1 mm

Ângulo do campo de visão: 95° (> 50% de energia)

Resistência da termopila: 90 ± 30 kΩ

Taxa de resposta: 160 ± 40 V/W (corpo negro de 500 K)

Voltagem sonora: 38 nV/√Hz

Taxa de detecção: 1,5 × 108 cm·√Hz/W

Constante de tempo: ≤ 13 ms (resposta rápida)

Resistência NTC: 100 kΩ ± 1% (25°C)

Valor β NTC: 3950 ± 1% (25/50°C)

Intervalo de temperatura de funcionamento: -30°C ~ +125°C

Intervalo de medição da temperatura: -20°C ~ +500°C (alvo)

II. Princípio de funcionamento

Com base no efeito Seebeck, centenas de termopares são conectados em série para receber a radiação infravermelha do alvo (8 ¢ 14 μm),e a diferença de temperatura é convertida numa tensão de saída; um NTC interno é utilizado para a compensação da temperatura ambiente para obter uma medição de temperatura estática/dinâmica sem contacto (diferente do piroelétrico, que mede apenas alterações dinâmicas).

III. Principais aplicações

Medição da temperatura médica: termômetros da testa, termômetros da orelha (alta precisão para o corpo humano 32°C 42°C)

Controle de aparelhos domésticos: capôs de gama (iniciação a alta temperatura no topo do fogão), ar condicionado, fornos de microondas, monitorização da temperatura do fogão

Medição da temperatura industrial: medição da temperatura sem contacto nas linhas de produção, protecção contra o sobreaquecimento dos equipamentos

Detecção da presença humana: iluminação inteligente, segurança, portas automáticas (também pode ser detectado o corpo humano estático)
