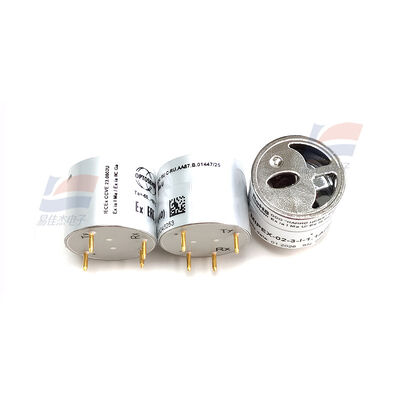

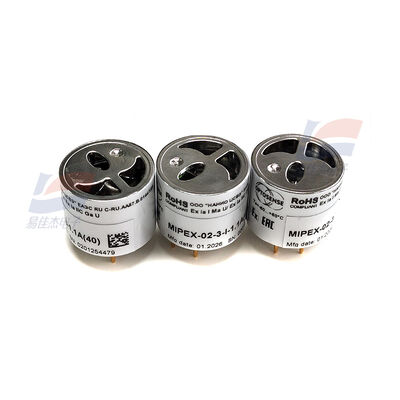

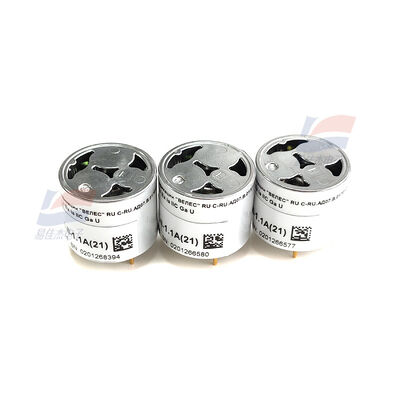

YJJ MIPEX-02-1-I-3.1A (20) NDIR Sensor infravermelho de gás CH4 de metano Adequado Minas de carvão/subterrâneo

Descrição do produto:

YJJ MIPEX-02-1-I-3.1A (20) Sensor infravermelho de gás metano CH4 NDIR para minas de carvão/subterrâneas adequadas

Características:

I. Significado do modelo (MIPEX-02-1-I-3.1A)

MIPEX-02: Série (NDIR de segunda geração, baixo consumo de energia)

1: Tipo de gás = Metano CH₄ (0–100% VOL)

I: Classe I à prova de explosão (aplicável em minas de carvão/ambientes subterrâneos) Ex ia I Ma U

3.1A: Faixa = 0–100% VOL CH₄, versão de precisão padrão

(20): Lote/Código de Calibração

II. Parâmetros principais

1. Consumo elétrico e de energia

Fonte de alimentação: 3,0–5,0 Vcc (recomendado 3,3 V)

Consumo de energia: <3 mW (típico 1,5 mW), o mais baixo do setor

Interface: UART totalmente digital (TTL), sem necessidade de calibração analógica

Tamanho: φ20,3 × 16,6 mm (pacote de metal)

Peso: Aproximadamente 15,5 g

2. Desempenho de medição (CH₄)

Faixa: 0–100% VOL (também pode medir 0–100% LEL)

Precisão: ±0,1% VOL ou ±5% de leitura (use o valor mais alto)

Resposta T90: ≤30 s (versão rápida <10 s)

Repetibilidade: ≤±0,05% VOL

Estabilidade a longo prazo: desvio <2%/ano, vida útil de 10 anos +

3. Meio ambiente e à prova de explosão

Temperatura: -40°C ~ +60°C (faixa de temperatura ultra-ampla)

Umidade: 0–98% UR (sem condensação)

À prova de explosão: Ex ia I Ma U / Ex ia IIC Ga U (ATEX/IECEx)

Certificação: ATEX, IECEx, ETL, ISO 9001

III. Princípio de funcionamento (infravermelho NDIR)

Com base na absorção infravermelha não dispersiva (NDIR), compensação de feixe duplo (sinal + referência) para desvio

LED infravermelho de alto desempenho integrado + fotodiodo PbSe-CdSe (sensibilidade 10 vezes maior que o termossensível)

Sensor de temperatura integrado + microcontrolador, linearização automática e compensação de temperatura

Resistente à umidade, poeira e deriva de longo prazo, adequado para ambientes industriais agressivos

4. Principais aplicações

1. Mina de Carvão/Segurança de Mina (Cenário Principal de Classe I à Prova de Explosão)

Monitoramento subterrâneo de metano (gás), instrumento portátil/sonda fixa

Alarme de excesso de limite de gás em túneis, poços, superfícies de mineração, prevenção de explosões

2. Petróleo e Gás (Upstream/Downstream)

Detecção de vazamento de CH₄ em plataformas de perfuração, tanques de armazenamento de GNL, gasodutos

Monitoramento de Gás em Refinarias, Salas de Compressores, Postos de Gasolina

3. Segurança Industrial e Proteção Ambiental

Monitoramento da concentração de CH₄ em produtos químicos, coque, projetos de biogás e tratamento de esgoto

Alerta de Gás em Pistas de Tubulação Subterrânea, Túneis de Cabos, Espaços Fechados

4. Equipamentos Portáteis e Internet das Coisas

Detector de gás portátil, nó de sensor sem fio (consumo de energia ultrabaixo, bateria disponível por anos)

Alarme de gás residencial inteligente, terminal de monitoramento remoto IoT industrial
