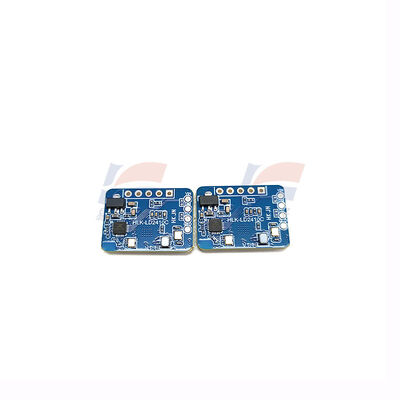

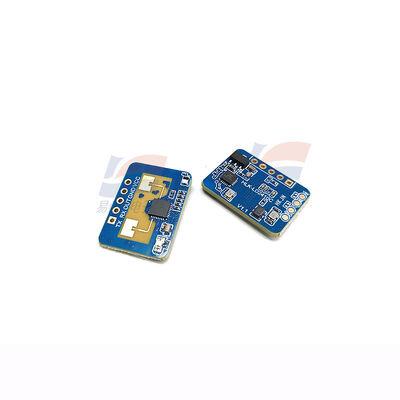

YJJ LD2410C 24G Características Sensor Inteligente Com Modulo de Radar Indutivo Funcionalidade Bluetooth

Descrição do produto:

YJJ LD2410C 24G apresenta sensor inteligente com módulo de radar indutivo funcionalidade Bluetooth

Características:

I. Parâmetros principais

Parâmetros de radiofrequência

Frequência operacional: 24 - 24,25 GHz, onda contínua modulada em frequência FMCW, largura de banda de 250 MHz (certificado CE/FCC)

Arquitetura da antena: 1 transmissão 1 recepção (1T1R)

Desempenho de detecção

Humano estático (sentado/dormindo, movimento respiratório mínimo): 0,75 - 6m

Movimento Humano: Distância Máxima 8m

Ângulo de detecção: horizontal ±60° (ângulo amplo de 120°), distância de medição passo 0,75m ajustável

Especificações Elétricas

Fonte de alimentação: DC 5V, corrente operacional ≈ 79mA, recomendação de fonte de alimentação ≥ 200mA

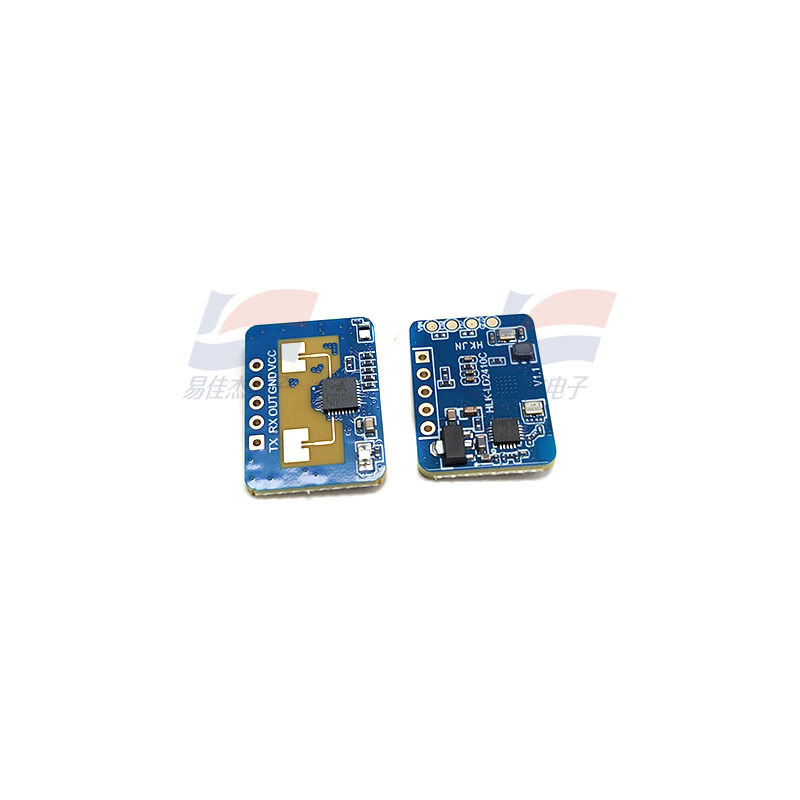

Pinos (cabeçalho de pino padrão de 5 pinos e 2,54 mm: VCC/GND/OUT/RX/TX)

OUT: Saída de nível de 3,3 V, presença = alta, ausência = baixa (quantidade de comutação)

TX/RX: porta serial TTL de 3,3 V, taxa de transmissão padrão 256000, protocolo ASCII, pode gerar distância de saída/status de presença

Faixa de temperatura operacional: -40°C - +85°C, resistente a altas e baixas temperaturas

Tamanho: 16 × 22 mm (tipo de montagem em superfície compacta, superior ao modelo LD2410B Slim) Funções adicionais

Detecção de sensor de luz integrado + depuração de Bluetooth, aplicativo móvel "HLKRadarTools" para ajuste de sensibilidade sem fio, configuração de atraso, faixa de detecção e atualização de firmware OTA

II. Recursos do produto (em comparação com PIR infravermelho)

Capaz de detectar humanos parados: mesmo que uma pessoa esteja sentada imóvel ou dormindo com leve respiração torácica, ela pode ser reconhecida. O PIR detecta apenas movimento e pode desligar a luz por engano.

Penetrabilidade: Pode penetrar plásticos, acrílicos e placas finas de madeira, não sendo afetado pela escuridão, fumaça, temperatura ou cortinas.

Proteção contra falsos acionamentos por animais de pequeno porte: Pode ser protegido por software contra interferência de animais de pequeno porte, como cães e gatos.

Saída dupla: quantidade de interruptores OUT (drive simples para relés) + porta serial UART (para MCU/PLC coletar dados)

III. Usos de aplicativos

1. Casa Inteligente (Produto Principal)

Luzes com detecção humana, luzes de trilho magnético, luzes de entrada/banheiro acendem quando as pessoas chegam e apagam depois que elas saem com atraso.

Ar condicionado, unidades de ar fresco, aquecedores de banheiro: ligue quando alguém estiver presente, desligue no modo de espera para economizar energia quando não houver ninguém presente.

Banheiros inteligentes, luzes nos espelhos do banheiro: iniciar e parar com base na presença humana

2. Escritório/Comercial

Escritório, salas de reunião: Iluminação inteligente, economia de energia para quando a sala está vazia

Corredores, carros de elevadores possuem detecção, escadas rolantes com presença humana iniciam e param

3. Segurança e Controle Industrial

Alarmes de gabinete/sala de distribuição de energia quando alguém entra, detecção de presença humana em compartimentos de equipamentos

Cacifos, equipamentos self-service com deteção de presença

Lembretes para o pessoal que permanece nas áreas de armazenamento

4. Acessórios para pequenos eletrodomésticos

Secadoras de roupas inteligentes, toalheiros com aquecimento elétrico, aquecedores com partida e parada com detecção humana

4. Diferenciação do mesmo modelo

LD2410B: tipo de tira longa de 7 × 35 mm, os parâmetros são os mesmos, mas o pacote é diferente

LD2412: Modelo de longa distância, alcance de detecção de 10m+
