YJJ Mini600-CO2 Módulo de Sensor de CO2 de Infravermelho Integrado Não Dispersivo (NDIR) Ultrapequeno

Descrição do produto:

YJJ Mini600-CO2 Módulo de Sensor de CO2 de Infravermelho Integrado Não Dispersivo (NDIR) Ultrapequeno

Características:

I. Posicionamento do produto
Mini600-CO2 é um módulo integrado de detecção de CO2 em infravermelho não dispersivo (NDIR) de dimensão ultrapequena,que seja compatível com a unidade de detecção do núcleo do seu anterior detector portátil plug-in do tipo C (MPD-BTIC1)• concentra-se na miniaturização, baixo consumo de energia, compensação de temperatura e umidade incorporada e calibração automática de linha de base ABC incorporada.É projetado especificamente para dispositivos portáteis, plug-in direto em telefones celulares, e pequenos dispositivos IoT.
II. Parâmetros completos do núcleo (25°C, ambiente de ar padrão de 1 atm)
1. Desempenho da detecção de gases de CO2
Princípio de detecção: método de absorção do infravermelho NDIR de duplo comprimento de onda de um único canal
Faixa de medição: 0 - 6000 ppm
Precisão de medição:
400 - 2000 ppm: ± 30 ppm + leitura de 3%)
2000 - 6000 ppm: ±5%FS
Resolução: 1 ppm
Tempo de resposta: T90 ≤ 28 s; T60 ≤ 12 s
Desvio de ponto zero: ≤ 15 ppm/ano, correção automática da linha de base ABC incorporada (não é necessária calibração regular manual)
Interferência cruzada: forte anti-interferência contra COV, vapor de água, poeira e monóxido de carbono, sem intoxicação e problemas de falha do sensor eletroquímico
2- Unidade integrada de detecção de temperatura e umidade
Intervalo de medição de temperatura: 0°C~+50°C, precisão de medição de temperatura ±0,4°C
Medição da humidade: 0~99% RH, precisão ±3% RH
Função: compensação de temperatura e umidade em tempo real do valor da concentração de CO2 e pode emitir simultaneamente dados de temperatura e umidade para cálculo do nível de conforto / ponto de orvalho
3Especificações eléctricas e de comunicações
Voltagem de alimentação: CC 4,8~5,5V (alimentação direta USB tipo C 5V, compatível com telemóveis/bancos de alimentação/computadores)
Corrente de trabalho: 52 mA típicos; corrente de espera ≤ 1,8 mA
Interface de saída (dual output):
Porta serial UART TTL: nível 3.3V, protocolo MODBUS padrão, para desenvolvimento secundário de MCU
BLE Bluetooth 5.0 (derivado Mini600-CO2-BT): transmissão sem fio de CO2/temperatura e umidade para a APP do telemóvel
Frequência de atualização de dados: 1 Hz (produzindo um conjunto completo de dados a cada segundo)
4Estrutura física e tolerância ambiental
Tamanho: 28×28×12 mm, estrutura micro quadrada, pode ser integrado com conector feminino Tipo-C para fazer um módulo portátil plug-in
Protecção da ventilação: membrana filtrante respirável à prova de poeira e à prova de água de PTFE, bloqueando poeira, vapor de água líquido, só passam moléculas de gás
Ambiente de trabalho: 0°C~50°C, 0~90% RH (sem condensação)
Ambiente de armazenagem: -20°C~70°C
Vida útil: ≥ 5 anos (a fonte de luz infravermelha não possui partes consumíveis, muito superior ao sensor eletroquímico de CO2)
III. Princípio de funcionamento
Uma fonte de luz infravermelha emite luz infravermelha característica de 4,26 μm (banda de absorção exclusiva de CO2);
As moléculas de CO2 na câmara de gás absorvem luz de comprimento de onda específico, o detector fotoelétrico detecta o grau de atenuação da intensidade da luz;
O chip tem algoritmos embutidos para converter a concentração de CO2,e ao mesmo tempo lê os dados do chip de temperatura e umidade incorporados para corrigir o desvio de medição causado pelo ambiente;
Produzir dados de concentração, temperatura e umidade padronizados através de porta serial / Bluetooth.
IV. Principais cenários de aplicação
1Instrumento de detecção móvel portátil (acessório principal)

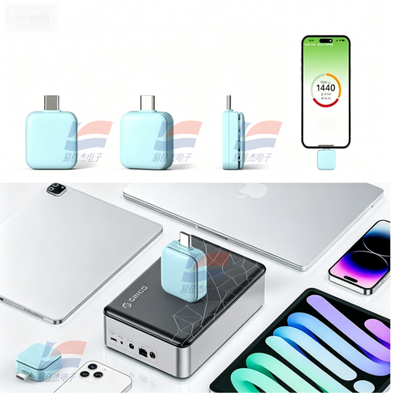

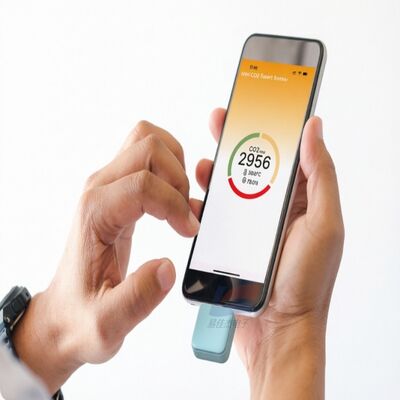

Como o sensor principal da sonda de qualidade do ar plug-in tipo-C azul claro (MPD-BTIC1) na sua imagem; alimentado por USB do telefone móvel / tablet / laptop, APP exibe CO2, temperatura,e humidade em tempo real, aviso de deficiência de oxigénio em espaços fechados (> 1000 ppm de poluição atmosférica, > 2500 ppm propensos a tonturas e sonolência).
2Equipamento de qualidade do ar doméstico interior
Mini alarme de CO2 de escritório, monitor de ar de quarto / estudo;
Sistema de ventilação inteligente, purificador de ar, módulo de detecção incorporado, ventilador para ventilação automática.
3Equipamento de experimentação física / educacional
Escolas primárias e secundárias, universidades Experimentos de biologia: recolha de alterações da concentração de CO2 durante a fotossíntese e a respiração das plantas; portátil sem restrição de energia,leitura visual no telemóvel.
4Plantas agrícolas em estufas
Inspeção de jardim, caixa de cultivo de plantas, monitoramento da concentração de CO2 para regular a ventilação e a liberação de fertilizantes gasosos, melhorando o rendimento das culturas; pode ser feito em equipamentos de inspeção portáteis.
5Monitoramento do ambiente comercial
Inspecção portátil para escritórios, salas de reuniões, casas de hóspedes, casas de chá, salas de aula; sem fiação, medição plug-and-play, avaliação rápida do efeito de ventilação interior.
6- Monitorização do espaço fechado do veículo / caravana
Carros, caravanas de camping, garagens subterrâneas, monitoramento do acúmulo de CO2 em compartimentos fechados, evitando que motoristas e passageiros sintam falta de oxigénio e sonolência.
7. Módulo de desenvolvimento secundário da IoT Casa inteligente, instrumentos de detecção portáteis, kits de desenvolvimento dos fabricantes de gravadores de dados ambientais; Padronização do protocolo de porta serial,ligação rápida com microcontroladores e plataformas em nuvem.
V. Vantagens essenciais
Dimensões ultra-pequenas: 28 mm quadrados, podem ser encapsuladas como mini-sonda de inserção recta Tipo-C, design portátil;
longa vida útil do infravermelho NDIR: sem eletrólitos, sem consumíveis, funcionamento estável durante 5 anos, sem necessidade de substituição frequente dos sensores;
Detecção síncrona três em um: recolha integrada de CO2 + temperatura + umidade, compensação de temperatura integrada, medição mais precisa;
Calibração automática ABC integrada: não é necessária uma calibração manual do ponto zero durante a utilização a longo prazo, reduzindo os custos de manutenção;
Fornecimento de energia adaptável USB 5V: telefones celulares, bancos de energia, portáteis, adaptadores podem fornecer energia diretamente;
Duas versões de fio / Bluetooth selecionável: desenvolvimento puro seleciona versão básica UART, portátil civil seleciona versão sem fio Bluetooth.
