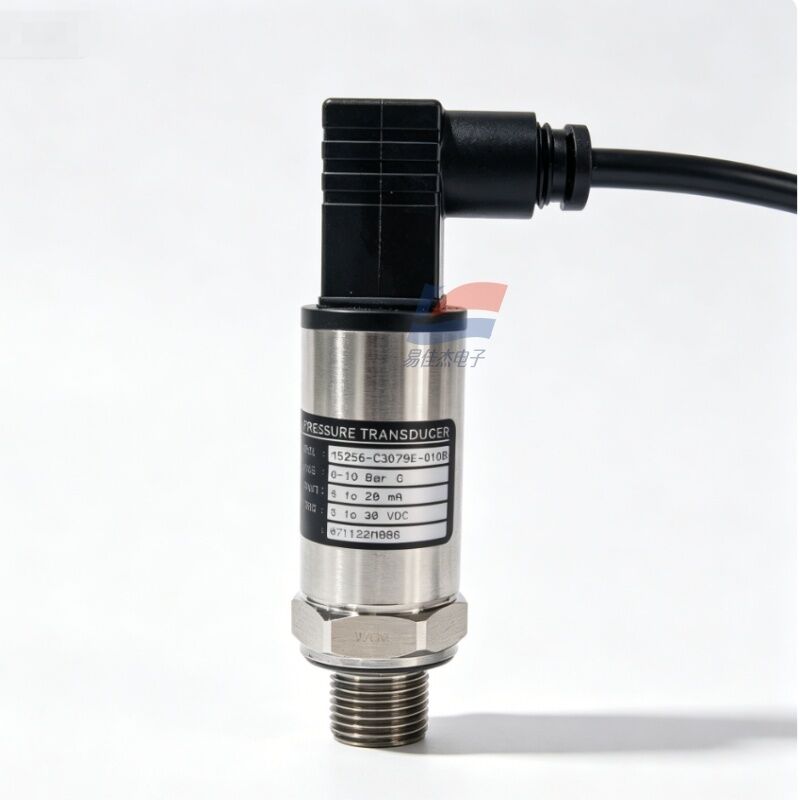

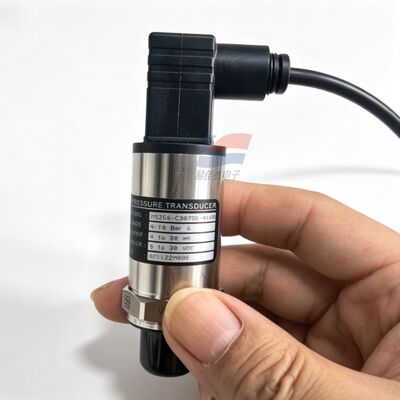

YJJ M5256-C3079E-010BG Transmissor de pressão industrial de 0-10 Bar para refrigeração HAVC

Descrição do produto:

Transmissor de pressão industrial YJJ M5256-C3079E-010BG 0-10Bar para refrigeração HAVC

Características:

M5256: Plataforma transmissora de pressão compacta de aço inoxidável microforjado M5200

C3079E: Código Combinado Elétrico + Rosqueado

Digital 3: Sinal de saída = Saída de corrente de dois fios 4-20mA

079: Conector Elétrico = DIN43650 Tipo A Plugue Hirschmann de ângulo reto

E: Rosca de processo = PT1/4 (R1/4) Rosca externa de tubo cônico métrico britânico

010: Faixa 0-10 Bar G (Pressão Manométrica, 0-1 MPa)

B: Tipo de pressão = Pressão manométrica (um lado conectado à atmosfera mede a pressão relativa)

G: Configuração de proteção de circuito padrão (conexão reversa, curto-circuito, proteção contra surtos EMI)

II. Parâmetros principais de desempenho técnico

1. Tabela de desempenho de pressão

Parâmetros e especificações

Faixa de medição: 0 - 10 Bar G (pressão manométrica / 0 - 1000 kPa)

Precisão geral (não linearidade + histerese + repetibilidade): ±0,25% FS

Faixa de erro total (TEB): ±1,0% FS em toda a faixa de temperatura

Pressão de sobrecarga de segurança: 2 vezes a faixa nominal (20 Bar)

Pressão de ruptura à prova de explosão: 5 vezes a faixa nominal (50 Bar)

Tempo de resposta: <3ms, sem atraso na pressão dinâmica

Desvio Zero Anual de Longo Prazo: ≤ ±0,1% FS por ano

2. Especificações Elétricas

Saída: sistema de dois fios 4 - 20mA (0 Bar = 4mA, 10 Bar = 20mA)

Tensão da fonte de alimentação: 9 - 30 VCC (comum para sistemas padrão industrial de 24 VCC)

Limite superior de carga: Máximo 500Ω

Proteção de circuito: proteção de conexão de energia reversa, proteção contra curto-circuito de saída, proteção EMC contra sobretensão eletromagnética de 10 V/m

Força de isolamento: 100MΩ @ 500VDC

Conexão: plugue Hirschmann DIN43650 de ângulo reto de 3 núcleos, fácil de conectar e desconectar, resistente à vibração

3. Compatibilidade Mecânica e Média

Material de contato: corpo do núcleo de microfusão integrado em aço inoxidável 17-4PH, sem soldas, sem anel de vedação de borracha, menos sujeito a vazamentos, resistente a óleo e água

Interface do processo: Rosca cônica externa PT1/4 (R1/4), combinada com vedação de junta de Teflon

Grau de proteção: IP67, adequado para gabinetes externos e úmidos

Antivibração: 20G (20 - 2000Hz); Resistência ao impacto: 50G

Tamanho total: Tipo cilíndrico compacto, borda de seis lados de 24 mm, comprimento total de 50 mm, fácil instalação em espaço limitado de equipamento

Peso: Aproximadamente 85g

4. Parâmetros de temperatura

Temperatura média de trabalho: -40°C ~ +125°C

Faixa de compensação de temperatura de fábrica: -20°C ~ +85°C (calibração completa da faixa de temperatura, sem desvio significativo em altas e baixas temperaturas)

Temperatura de armazenamento: -40°C ~ +125°C

Meios aplicáveis: Ar comprimido, óleo hidráulico, água limpa, vapor de baixa pressão, fluidos levemente corrosivos

5. Certificações

Certificação de compatibilidade eletromagnética industrial CE, conformidade ambiental RoHS

3. Principais vantagens do produto

Corpo central de aço inoxidável integrado: Sem estrutura de vedação com anel de vedação, resistente a óleo, vapor de água, altas e baixas temperaturas, com uma vida útil muito superior aos transmissores de silício de difusão comuns;

Fonte de alimentação Ampla Tensão 9 - 30VDC, compatível com máquinas-ferramentas, compressores de ar, gabinetes de controle PLC com fonte de alimentação 24V DC;

Proteções de circuito múltiplo integradas, sem danos ao sensor devido a fiação incorreta ou curtos-circuitos durante a conexão no local, alta taxa de tolerância a falhas de depuração;

Conector Hirschmann de ângulo reto à prova d'água IP67, menos propenso a se soltar ou quebrar em ambientes vibratórios;

Calibração de faixa completa de temperatura de fábrica, altamente intercambiável, sem necessidade de recalibrar o sistema na substituição.

4. Principais cenários de aplicação

1. Equipamento de automação hidráulica/aérea (mais comumente usado)

Máquinas de moldagem por injeção; máquina de fundição sistema servo-hidráulico monitoramento de pressão de óleo em circuito fechado;

Compressores de ar, bombas de vácuo, estabilização de pressão de tanques de armazenamento, controle start-stop de alta e baixa pressão;

Dispositivos de prensagem, linhas de montagem automatizadas, coleta de pressão de óleo, alarme de sobrepressão.

2. HVAC, Refrigeração e Tratamento de Água

Transmissores de pressão de água para tubulações de água gelada/água quente em centrais de ar condicionado;

Monitoramento de pressão para máquinas de secagem, compressores de ar;

Controle de pressão constante para equipamentos de purificação de água, tubulações de água circulante, proteção de intertravamento contra falta de água.

3. Equipamentos Industriais Gerais

Detecção de pressão de baixa pressão para pequenas caldeiras a vapor, equipamentos de tratamento térmico;

Feedback de pressão para equipamentos de corte a laser, impressão e embalagem;

Coleta de dados para dispositivos de teste de pressão, bancadas de teste de envelhecimento.
