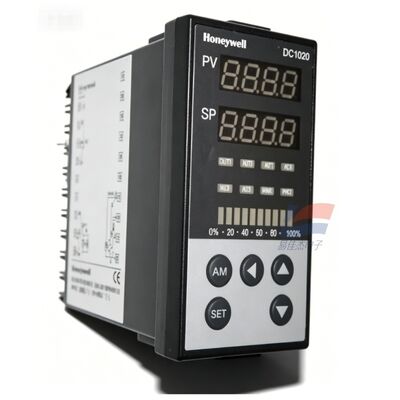

YJJ DC1020CT-30200B-E Contador de temperatura PID para equipamento de tratamento térmico/cozimento

Descrição do produto:

YJJ DC1020CT-30200B-E Contador de temperatura PID para equipamento de tratamento térmico/cozimento

Características:

I. Interpretação dos segmentos completos do modelo DC1020CT-30200B-E

DC1020: Tamanho da série 48 mm × 96 mm (8/8 DIN painel vertical)

CT: Tipo de entrada = T = Entrada especial para termopares (K/J/R/S/B/E/N/T/W etc. 12 tipos de termopares), não pode ser diretamente um termorresistor PT100

3: saída de comando principal OUT1 = 4~20mA saída de PID de corrente analógica contínua

0: Segunda saída de comando OUT2 = Nenhuma

2: Canal de alarme = 2 relés independentes para alarme (AL1 + AL2)

00: Não há saída do transdutor, não há configuração remota externa SP

B: Comunicação RS485 Modbus-RTU integrada (pode ser ligada à rede PLC / touch screen)

E: Interface do menu de operação em inglês

II. Parâmetros elétricos do núcleo do hardware

1. Entrada de termocouple (padrão CT)

Termocouples compatíveis: K, J, R, S, B, E, N, T, W5Re/W26Re, PLII, U, L, um total de 12 tipos

Precisão de medição: Escala total ± 0,5% FS, resolução de exibição 0,1°C

Período de amostragem: 250 ms/hora

Detecção de avaria: Circuito aberto do termocouple desencadeia automaticamente o alarme de avaria

2. saída de controlo principal PID (4~20 mA)

Especificação de saída: 4~20mA DC, carga máxima 500Ω, não contato regulação proporcional contínua

Intervalo de parâmetros PID:

Faixa proporcional P: 0~200% (P=0 é o comando do interruptor ON/OFF)

Integral I: 0~3600s; Diferencial D: 0~900s

Suporte automático de auto-ajuste AT, manual / automático sem interrupção de comutação A / M

Período de saída: 0s (a saída de corrente não tem atraso mecânico, adequado para válvula proporcional elétrica, fonte de alimentação de regulação SCR)

3Dois relés de alarme (AL1, AL2)

Especificação do contacto: SPDT de duplo lançamento de pólo único, carga resistiva 3A / 240VAC

17 modos de alarme integrados: valor absoluto do limite superior e inferior, alarme de desvio, falha de circuito aberto, circuito aberto do aquecedor, alerta de espera, etc.

Dois limiares independentes podem ser definidos separadamente, um para desligamento por sobre-temperatura, um para aviso de aviso

4Comunicação RS485 Modbus (função principal após o sufixo B)

Especificações:
