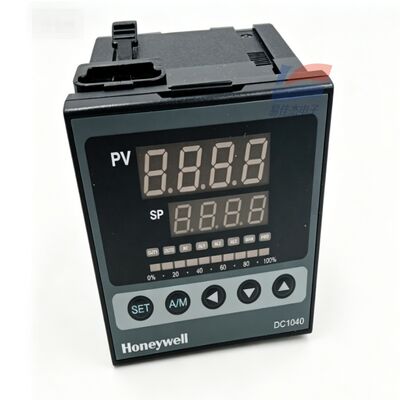

YJJ DC1040CR-701000-E Contador de temperatura PID para equipamento de combustão

Descrição do produto:

Medidor de controle de temperatura PID YJJ DC1040CR-701000-E para equipamentos de combustão

Características:

I. Interpretação de segmentos completos do modelo DC1040CR-701000-E

DC1040: Tamanho do painel 96 mm × 96 mm (1/4 DIN quadrado), tubos digitais de duas fileiras + display de feixe de saída

CR: Tipo de entrada = resistência térmica R RTD dedicada, suporta PT100/JPT100/JPT50, não pode conectar diretamente termopares/sinal linear 4-20mA

7: Saída de controle principal OUT1 = Saída de acionamento direto/reverso do motor de três dígitos (controla a válvula reguladora proporcional elétrica, saída dupla de contato aberto/fechado)

0: Segunda saída de controle OUT2 = Nenhum

1: Canal de alarme = 1 saída de alarme de relé SPDT (AL1)

00: Sem saída do transdutor, sem configuração remota externa SP

0: Sem função de comunicação Modbus RS485, apenas operação local de máquina única

E: Interface de operação do menu em inglês

II. Parâmetros elétricos do hardware principal

1. Entrada de resistência térmica PT100 (padrão CR)

Suporta RTD: resistência térmica de três fios PT100, JPt100, JPt50

Faixa de medição de temperatura: -199,9 ℃ ~ + 800,0 ℃, resolução 0,1 ℃ Precisão de medição: ± 0,5% da escala completa

Detecção de quebra de linha: Alarme automático de falha acionado por circuito aberto de resistência térmica

Período de amostragem: 250ms/tempo

2. Saída de controle da válvula do motor de três vias (saída 7, recurso principal)

Forma de saída: Dois conjuntos de contatos de relé independentes (válvula aberta/válvula fechada), acionando válvula de motor elétrico proporcional

Capacidade de contato: carga resistiva 3A / 240VAC

Lógica de controle: pulsos de ativação/desativação automática de saída PID, cálculo automático do grau de abertura da válvula, regulação de circuito fechado de temperatura constante

Suporte para personalização do tempo de deslocamento da válvula (0 ~ 1000 segundos), compatível com válvulas elétricas bidirecionais / três vias de vapor / água quente

Suporta autoajuste automático AT, comutação manual/automática sem perturbações A/M

Parâmetros PID ajustáveis:

Banda proporcional P: 0~200%; Integral I: 0~3600s; Derivada D: 0~900s

3. Relé de alarme de canal único AL1

Contato: SPDT monopolar de duplo alcance, 3A / 240VAC

17 modos de alarme integrados: limite superior, limite inferior, alarme de desvio, circuito aberto do sensor, aviso de espera

Pode definir independentemente o limite de alarme, usado para desligamento por excesso de temperatura, ligação de aviso sonoro e luminoso

4. Fonte de alimentação e meio ambiente

Fonte de alimentação: AC85 ~ 264 V 50/60 Hz universal de amplo alcance, máximo 8VA; fonte de alimentação de corrente contínua DC15 ~ 55VDC opcional

Ambiente de trabalho: 0~50°C, umidade 20~90% RH sem condensação

Proteção: Painel frontal IP65, terminais no painel traseiro IP30; anti-surto EMC industrial, interferência do motor

Armazenamento de parâmetros: armazenamento permanente EEPROM após perda de energia, sem necessidade de bateria reserva

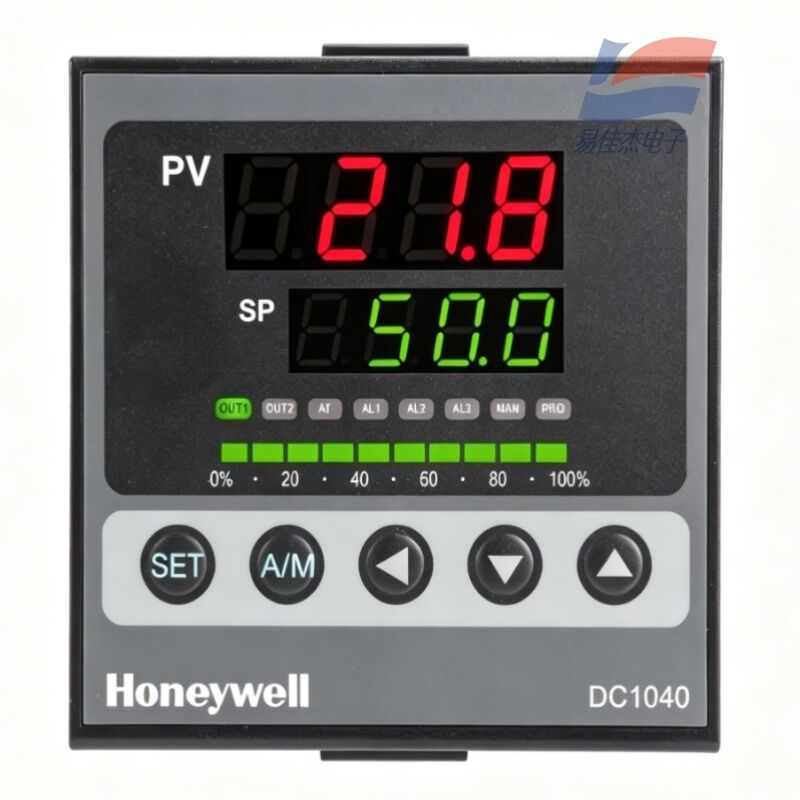

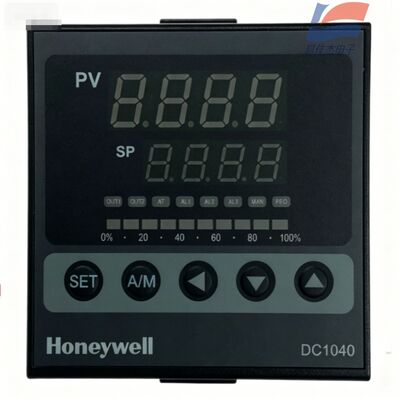

5. Visor e teclas homem-máquina

Tubos digitais duplos de 4 dígitos: temperatura real do PV na linha superior, temperatura definida do SP na linha inferior

Coluna LED de 10 segmentos: Exibe intuitivamente a taxa de saída de abertura da válvula de 0 a 100%

Teclas do painel: configuração SET, comutação manual-automática A/M, teclas de ajuste para cima e para baixo

Luzes indicadoras de status: controle da válvula OUT, autoajuste AT, alarme AL1, modo manual MAN

6. Dimensões mecânicas

Painel: 96×96mm; Abertura do gabinete: 92×92mm; Profundidade total 95mm
