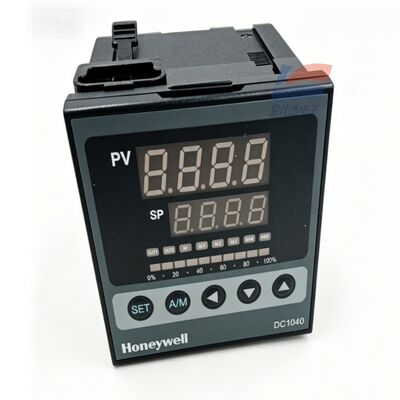

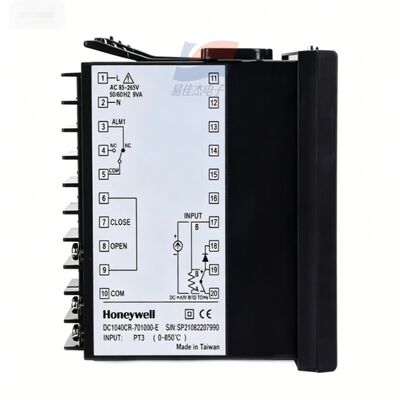

YJJ DC1040CL-301000-E Controlador de processo PID para controlo de temperatura industrial preciso

Descrição do produto:

YJJ DC1040CL-301000-E Controlador de processo PID para controlo de temperatura industrial preciso

Características:

I. Explicação completa da segmentação do modelo: DC1040CL-301000-E

DC1040: Tamanho da série 96 mm × 96 mm (1/4 painel quadrado DIN), tubos digitais de duas linhas + 0~100% de exibição de coluna de luz de saída

CL: Tipo de entrada = entrada analógica linear linear, só suporta sinais de transmissor industrial de 4~20mA, 0~5V, 0~10V; não pode ser conectado diretamente a termopares / termorresistores PT100

3: saída de comando principal OUT1 = 4~20mA saída de PID contínua de corrente analógica (sem ajuste proporcional de contacto)

0: Segunda saída de comando OUT2 = Sem saída de comando adicional

1: Canal de alarme = 1 alarme de relevo duplo de um pólo SPDT (AL1)

00: Sem saída do transdutor, sem função SP de ajuste remoto externo

0: Nenhuma interface de comunicação RS485 Modbus-RTU, somente operação local de uma máquina, não suporta rede remota de PLC

E: Interface do menu de operação em inglês

II. Parâmetros de desempenho elétrico do hardware central

1. CL Entrada analógica linear (função principal)

Sinais suportados: sinais de transdutor industrial padrão de 4~20mA CC, 0~5V DC, 0~10V DC (compatíveis com transdutor de pressão M5256, medidor de fluxo de vórtice VY400, módulo de transdutor de oxigénio/gás de 4-20mA)

Precisão de medição: Escala completa ±0,5% FS, com decimal 0,01/0,1/1 ajustável

Período de amostragem: 500 ms/hora

Impedância de entrada de corrente: ≤ 100Ω; Impedância de entrada de tensão ≥ 100kΩ

Detecção de avaria: a perda do sinal de entrada desencadeia automaticamente o alarme de avaria AL1

2. PID Controle principal 4~20mA Corrente de saída (Código 3)

Especificação de saída: 4 ~ 20mA DC, impedância de carga máxima 500Ω, linear contínua sem ajuste de contacto

Algoritmo PID: PID padrão + saturação anti-integral, suporta auto-ajuste automático AT, manual / automático sem interrupção de comutação A / M

Intervalo ajustável do parâmetro PID:

Faixa proporcional P: 0~200% (P=0 é o comando de duas posições do interruptor ON/OFF)

Integral I: 0~3600s; Derivada D: 0~900s

A saída não apresenta desgaste mecânico, adequado para condições de regulação contínua de alta frequência

3Relais de alarme de um único canal AL1

Especificação do contato: SPDT de duplo lançamento de pólo único, carga resistiva 3A/240VAC

17 modos de alarme integrados: limites absolutos de valor superior e inferior, limite de desvio superior, interrupção do sinal, alerta de espera, etc.

Configuração independente do limiar, pode ser ligada a alarmes sonoros e luminosos, cortando válvulas eletromagnéticas, circuitos de desligamento do equipamento

4- Fornecimento de energia e especificações ambientais

Fonte de alimentação: AC85~264V de gama larga 50/60Hz, consumo total máximo de energia 8VA; fonte de alimentação de corrente contínua DC15~50V opcional

Temperatura do ambiente de funcionamento: 0~50°C; armazenagem -20~+65°C

Humidade: 20~85% RH, sem condensação

Grau de proteção: painel dianteiro IP65, terminais dos fios traseiros IP30

Compatibilidade eletromagnética: certificação CE industrial EMC, resistente às interferências de ondas elevadas do motor, do conversor de frequência

Armazenamento de parâmetros: desligamento da EEPROM salva permanentemente os parâmetros, sem necessidade de bateria de reserva

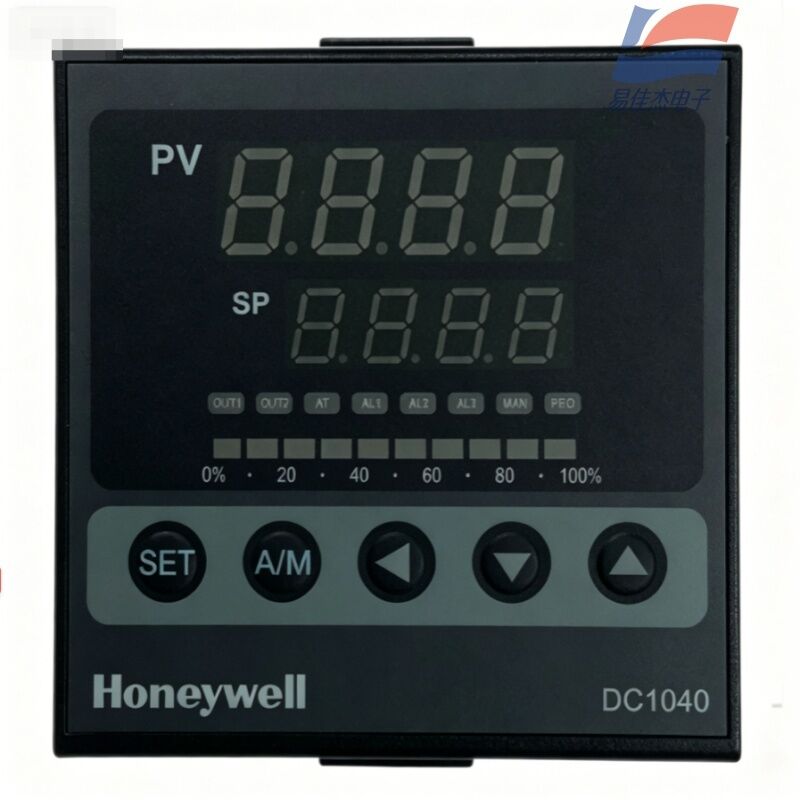

5Display humano-máquina e chaves

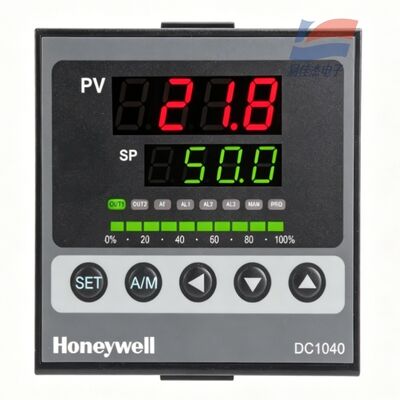

Tubos digitais duplos de quatro dígitos: linha superior valor de medição em tempo real PV, linha inferior valor de configuração do processo SP

10 segmentos coluna de luz verde LED: Intuitivamente exibir 0~100% PID relação de potência de saída

Chaves de funcionamento: configuração SET, comutação manual-automática A/M, chaves para cima e para baixo aumento/diminuição luzes indicadoras de estado: OUT - saída de comando principal, AT - autoajuste, AL1 - alarme, MAN - modo manual

6. Dimensões da instalação mecânica

Aparência do painel: 96 (W) × 96 (H) mm

Abertura do gabinete de controlo: 92 × 92 mm

Profundidade total: 95 mm

III. Vantagens essenciais do produto

Controlador especializado para sinais lineares: não limitado ao controle de temperatura, pode executar regulação PID de circuito fechado para pressão, fluxo, nível e concentração de gás,compatível com todos os transmissores de tipo de saída 4-20mA;

4-20mA de saída de corrente sem contacto, com uma vida útil muito mais longa do que a saída de contacto do relé, compatível com válvulas proporcionais eléctricas, regulação de potência em estado sólido SCR,e ventiladores de frequência variável;

5Automatização de pequenos equipamentos autônomos

Um processo de circuito fechado completo pode ser realizado sem o uso de PLC: Transmissor coleta sinais → cálculo do PID do instrumento → 4-20mA impulsiona o atuador,e o relé de alarme serve como um bloqueio de segurança.

Especificações:
