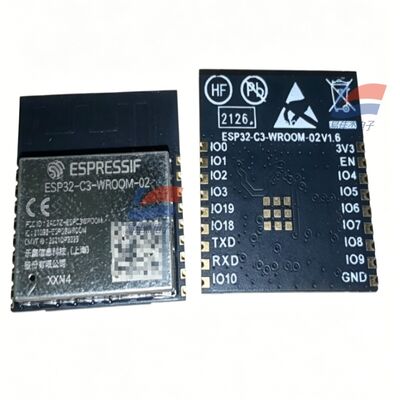

YJJ ESP32-C3-WROOM-02-N4 Módulo sem fio WiFi + Bluetooth BLE5.0 de 2,4 GHz

Descrição do produto:

YJJ ESP32-C3-WROOM-02-N4 Módulo sem fio WiFi + Bluetooth BLE5.0 de 2,4 GHz

Características:

I. Informações Básicas

Fabricante da marca: Espressif (Xangai, China)

Interpretação do modelo

ESP32-C3: Chip de controle principal de núcleo único RISC-V integrado

WROOM-02: Série de módulos sem fio SMD padrão

N4: Flash Quad SPI de 4 MB, faixa de temperatura industrial -40 ℃ ~ + 85 ℃

Antena: Antena PCB integrada (sem soquete U.FL, diferenciada pelo sufixo 02U para modelo de antena externa)

Pacote: módulo de montagem em superfície SMD de 19 pinos, tamanho 18 × 20 × 3,2 mm

II. Parâmetros principais de hardware

1. Processador e armazenamento

CPU: RISC-V de núcleo único de 32 bits, máximo de 160 MHz

ROM: 384 KB

SRAM: 400 KB (16 KB de cache) + 8 KB RTC SRAM

Flash: 4 MB (N4 representa 4M, N8 é 8M)

Oscilador de cristal de alta precisão integrado de 40 MHz Espressif Systems

2. Comunicação sem fio (Wi-Fi + BLE Dual)

WiFi 2.4G

Padrão: 802.11 b/g/n, 1T1R

Largura de banda: 20 MHz/40 MHz, velocidade máxima de 150 Mbps

Canal: 2412 ~ 2484 MHz (1 ~ 13 canais)

Modo: Station / SoftAP / Hybrid Dual Mode, suporta 4 Wi-Fi virtuais

Potência de transmissão: 20,5dBm; Sensibilidade de recepção - 105dBm

Funções: alcance FTM, WMM, agregação de quadros, diversidade de antenas

Bluetooth 5.0 BLE

Taxa: 125K/500K/1M/2Mbps

Suporte: BLE Mesh, extensão de transmissão, conjunto multitransmissão

Antenas Wi-Fi/Bluetooth compartilhadas, agendamento de coexistência integrado, sem interferência mútua Espressif Systems

3. Recursos periféricos (15 GPIOs)

Todos os GPIOs podem ser reprogramados e integrados em periféricos de hardware:

Comunicação: UART×2, I2C, SPI, áudio I2S, TWAI (CAN2.0), USB (porta serial/depuração JTAG de dupla finalidade)

Analógico: 8 canais SAR ADC (12 bits), sensor de temperatura de chip integrado

Controle: LED PWM multi-saída, controle remoto infravermelho, DMA geral, watchdog de hardware, temporizador

3 GPIOs para amarração de pinos de configuração de inicialização, seleção de modo de inicialização Espressif Systems

4. Consumo elétrico e de energia

Tensão de alimentação: 3,0 V ~ 3,6 V (típico 3,3 V)

Corrente de transmissão de pico: 280 ~ 345mA

Corrente de recepção Wi-Fi: 82mA

Sono de baixa energia: sono profundo RTC apenas vários níveis μA, adequado para dispositivos de bateria

Temperatura operacional: -40 ℃ ~ + 85 ℃ (a série N é de nível industrial normal; H4 é - 40 ~ 105 ℃ modelo de alta temperatura)

Nível de resistência à poeira: MSL3, compatível com soldagem por refluxo de montagem em superfície

5. Embalagem Estrutural

Montagem em superfície de 19 pinos, tampa de blindagem de metal anti-interferência

Antena PCB integrada, sem necessidade de antena externa adicional, simplifica a estrutura geral

III. Tabela de diferenciação rápida de modelos de séries semelhantes

Faixa de temperatura da antena flash do modelo

ESP32-C3-WROOM-02-N4 PCB montado em placa de 4 MB -40 ~ 85 ℃

ESP32-C3-WROOM-02-N8 PCB montado em placa de 8 MB -40 ~ 85 ℃

ESP32-C3-WROOM-02U-N4 Antena externa U.FL de 4 MB -40 ~ 85 ℃

ESP32-C3-WROOM-02-H4 PCB montado em placa de 4 MB -40 ~ 105 ℃ (alta temperatura)

Quatro. Principais vantagens do produto

Arquitetura aberta RISC-V, sem taxas de licenciamento ARM, menor custo e maior desempenho de custo de produção

Módulo único Wi-Fi + BLE, suporta emparelhamento Bluetooth, transmissão de dados sem fio, rede Mesh

Periféricos ricos: podem conectar diretamente sensores, monitores, motores, barramento CAN, alto-falantes de áudio

Consumo de energia de suspensão ultrabaixo, adequado para dispositivos portáteis alimentados por bateria de lítio

Tamanho compacto, design blindado, certificações fáceis de passar para eletrodomésticos/eletromagnetismo industrial

Estruturas oficiais de desenvolvimento de código aberto ESP-IDF e Arduino de LeCang, baixo limite de desenvolvimento

Cinco. Principais cenários de aplicação

1. Casa inteligente (cenário de uso máximo)

Tomadas inteligentes Wi-Fi, interruptores, controladores de iluminação, motores de cortina

Terminais de rede de sensores de temperatura, umidade/infravermelho humano/gás

Pequenos eletrodomésticos inteligentes: umidificadores, purificadores, dispensadores de água, escalda-pés

2. Automação Industrial (Compatível - ampla faixa de temperatura de 40 ~ 85 ℃)

Terminal de aquisição sem fio industrial: coleta dados de tensão, corrente, temperatura, umidade e sensores de gás (emparelhados com os sensores de gás MSA SO-E2-960 que você consultou anteriormente)

Gateway sem fio CAN bus, monitoramento remoto de equipamentos, módulo de transmissão 485 para Wi-Fi

Transmissão de dados sem fio para instrumentos, upload de dados sem fio para instrumentos de inspeção

3. Eletrônicos de consumo e dispositivos vestíveis

Pulseira de modo duplo Bluetooth/Wi-Fi, detectores de saúde, balanças

Leitores de voz sem fio, alto-falantes Bluetooth, dispositivos de áudio I2S

Dispositivos de controle remoto, gateways de encaminhamento infravermelho

4. Coleta de Internet das Coisas, equipamentos de segurança

Coletores de baixo consumo alimentados por bateria (monitoramento do ambiente de campo, umidade da temperatura do armazém)

Controle de acesso sem fio, alarme de detecção humana, subplaca de câmera

Dispositivos compartilhados (bancos de energia, placa de comunicação de posicionamento de compartilhamento de bicicletas)

5. Educação, desenvolvimento DIY

Placa de desenvolvimento de ensino de Internet das Coisas, projetos maker, plataforma experimental de controle sem fio
