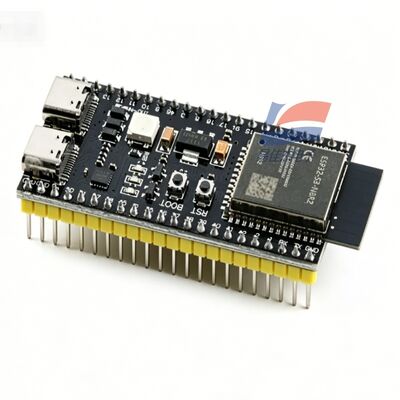

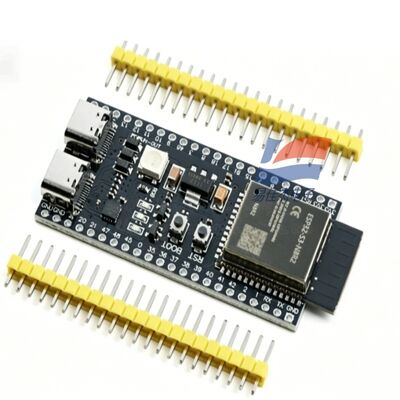

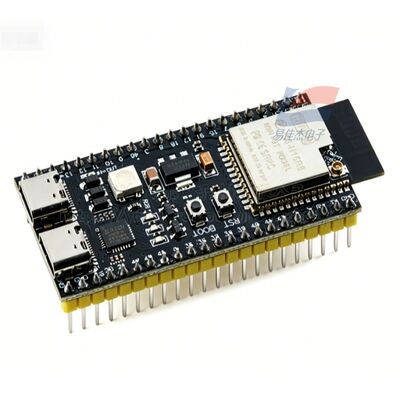

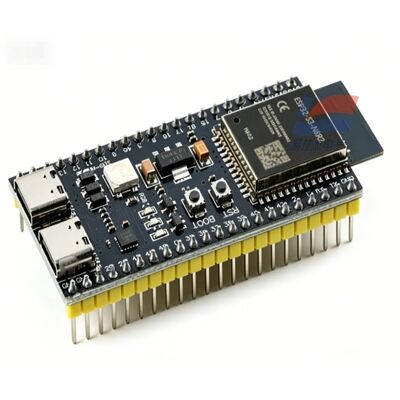

YJJ ESP32-S3-DevKitC-1-N16R8 Tabela de Desenvolvimento Wi-Fi + Bluetooth Dual-Core MCU/AI Smart Device Dedicado

Descrição do produto:

Yjj ESP32-S3-DevKitC-N16R8 placa de desenvolvimento-dual-core 32 bits mcu ai dispositivo inteligente sem fio wifi bluetooth capacidades

Características:

I. Informações Básicas

Interpretação do modelo

ESP32-S3: Uma nova geração de chip de controle principal dual-core com aceleração vetorial AI

DevKitC-1: Placa de desenvolvimento padrão de uso geral, com todos os pinos expostos, fonte de alimentação USB-C para download

N16: Flash Quad SPI de 16 MB (armazenamento de programa/web/modelo AI)

R8: 8MB Octal PSRAM (cache super grande, essencial para câmeras/voz/inferência de IA)

Módulo: ESP32-S3-WROOM-1-N16R8, com antena PCB integrada

II. Parâmetros principais de hardware

1. Processamento de controle principal (vantagens do AI Core)

CPU: Xtensa LX7 dual-core de 32 bits, velocidade máxima de clock de 240 MHz

Hardware exclusivo: conjunto de instruções vetoriais de IA integrado (ESP-NN), acelera especificamente redes neurais, algoritmos de voz e imagem

Memória interna: 512 KB SRAM + 384 KB ROM + 8 KB RTC de memória de baixa velocidade

Armazenamento externo: 16 MB Flash + 8 MB PSRAM octal de alta velocidade (memória topo de linha da mesma série)

Baixo consumo de energia: sono profundo apenas 5μA, suporta dispositivo de bateria de longo prazo em espera

2. Comunicação sem fio (modo duplo WiFi + BLE)

Wi-Fi 2.4G

Padrão: 802.11 b/g/n 1T1R, largura de banda 20/40 MHz, pico de 150 Mbps

Modo: STA/AP/Misto, MQTT, HTTP, atualização remota OTA, serviço web

Bluetooth 5.0 BLE

Taxa: 125K/500K/1M/2Mbps, suporta BLE Mesh, emparelhamento de transmissão Bluetooth, áudio Bluetooth

Coexistência de rádio: agendamento de hardware WiFi / Bluetooth, funciona sem interferência

3. Recursos periféricos (todos os pinos expostos, compatíveis com periféricos de IA)

GPIO: 36 E/S de uso geral, 33 disponíveis, todas reatribuições de suporte

Interfaces de comunicação: 3 UART, 2 I2C, SPI, áudio I2S, TWAI (CAN2.0), USB OTG

Periférico analógico: 20 SAR ADC de 12 bits, sensor de temperatura no chip

Multimídia: Hardware PWM, driver de tela LCD, interface DVP da câmera, transceptor infravermelho

Padrão integrado: USB-C (fonte de alimentação + download + porta serial), luzes RGB WS2812 programáveis, botão reset/BOOT

4. Elétrica e Ambiental

Fonte de alimentação: entrada USB 5V, núcleo de chip 3,3V

Temperatura operacional: -40°C ~ +85°C, atende aos padrões de equipamentos industriais

Suporte de desenvolvimento: ESP-IDF, Arduino, MicroPython totalmente open source, perfeitamente compatível com firmware de dispositivo inteligente AI

III. Valor de núcleo de memória super grande de N16R8 (diferente das versões comuns N4/N8 low-end)

Flash de 16 MB: pode armazenar modelos de voz offline, recursos estáticos da web, firmware múltiplo, sistema de arquivos grande, suporta atualização OTA completa

PSRAM de 8 MB: cache de imagem/áudio supergrande, bom funcionamento das imagens da câmera, múltiplas vozes de microfone, inferência de IA do TensorFlow Lite

O Flash comum de 4 MB sem versão PSRAM não pode executar voz offline, reconhecimento facial, projetos de câmera de alta definição, o dispositivo inteligente AI deve ser configurado com N16R8

4. Capacidade central de IA (função central do dispositivo inteligente)

1. Interação de voz off-line (Estrutura de voz ESP-SR) Reconhecimento de palavra de ativação off-line local (sem necessidade de conexão com a Internet)

Cancelamento de eco AEC, redução de ruído, reconhecimento de comando de voz por palavra-chave

Anúncio de voz off-line em chinês/inglês, com saída de áudio I2S de alto-falante

2. Visão de máquina local (TFLite Micro)

Conecte-se às câmeras OV2640/OV5640 e execute modelos leves localmente:

Detecção de corpo humano, reconhecimento facial, classificação de objetos, reconhecimento de ação

Cache PSRAM de 8 MB para imagens de alta definição, inferência local de baixa latência, sem necessidade de upload para a nuvem

3. Simultaneidade multitarefa de IA

Divisão de trabalho dual-core: um núcleo para redes sem fio, um núcleo para computação local de IA, alcançando simultaneamente interação de voz + reconhecimento de câmera + controle de dispositivo IoT

5. Aplicações convencionais (incluindo dispositivos inteligentes de IA)

1. Dispositivo inteligente AI / assistente de voz offline (foco principal)

Ativação por voz off-line, controle de voz de luzes/tomadas/eletrodomésticos, relatórios de perguntas e respostas por voz de dados de temperatura/umidade/gás

Robô de voz AI de mesa, máquina de voz para educação infantil, controle central de casa inteligente off-line

2. Equipamento de câmera visual AI

Reconhecimento facial de controle de acesso inteligente, alarme de detecção de corpo humano, reconhecimento de mercadorias em armazém, monitoramento de animais de estimação

Inspeção visual de equipamentos industriais, upload sem fio de imagem de detecção de gás (搭配 SO-E2-960, sensores de gás MSA 1012121X)

3. Terminal IoT doméstico inteligente

Interruptores inteligentes, painéis de dimerização, gateway de coleta de temperatura/umidade/gás, ligação Bluetooth Mesh para toda a casa

Controle central touchscreen, controle remoto universal infravermelho (controle de voz para aparelhos de ar condicionado / TVs)

4. Coleta de dados industriais (ampla faixa de temperatura - 40 ~ 85 ℃)

Terminal de coleta sem fio do sensor de gás, gateway 485/CAN para WiFi, monitoramento remoto do dispositivo

Fusão de dados multissensor, alarme anormal de IA local (lembrete de voz para gás excessivo)

5. Criadores/desenvolvimento educacional

Competição universitária de IoT, experimento de ensino visual de voz com IA, plataforma de desenvolvimento Python/MicroPython

Carro de voz, robô de reconhecimento de imagem, dispositivo de monitoramento de bateria de baixa potência

6. Equipamento de áudio multimídia

Alto-falante Bluetooth WiFi de modo duplo, reprodutor de voz offline, terminal de redução de ruído de gravação
