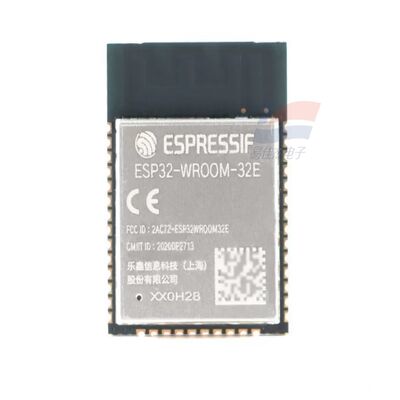

YJJ ESP32-WROOM-32E Módulo MCU WiFi e Bluetooth Dual-Core - Módulo sem fio LoT

Descrição do produto:

YJJ ESP32-WROOM-32E Módulo MCU Wi-Fi e Bluetooth de duplo núcleo - Módulo sem fio IoT

Características:

ESP32: O chip de controlo principal LX6 de dois núcleos de primeira geração

WROOM-32: Série de módulos sem fio padrão

E: silicio otimizado V3 (substituindo o antigo 32D, corrigindo bugs de hardware, RF e atualizações de segurança)

Antenna: Antenna PCB incorporada; sufixo UE = com tomada externa de antena U.FL

Versão flash: N4 (4MB) / N8 (8MB) / N16 (16MB)

Versão R2 opcional: PSRAM integrada de 2 MB, adequada para armazenamento em cache de voz e imagem

II. Parâmetros de hardware básicos

1Controle e armazenamento

CPU: Dual-core Xtensa LX6 de 32 bits, frequência ajustável de 80 a 240 MHz, domínios de potência independentes de dual-core

Armazenamento interno: 448KB de ROM + 520KB de SRAM + 16KB de SRAM RTC

Flash: padrão 4MB, opcional 8MB/16MB SPI Flash

Modelo R2 de ponta: PSRAM Octal adicional de 2 MB (para armazenamento em cache de voz e câmera)

Coprocessador ULP de potência ultra-baixa: recolhe de forma independente os dados dos sensores em modo de repouso, em estado de espera de nível de microampere para toda a máquina

2. 2.4G WiFi + Bluetooth Wi-Fi de modo duplo

Padrão: 802.11 b/g/n 1T1R, máximo 150Mbps

Canais operacionais: 2412~2484MHz, suporta STA/AP/Mixed, WiFi Mesh, atualização remota OTA

Optimização de rádio: atualização do circuito de correspondência de antena 32E em comparação com o 32D, conexões simultâneas mais estáveis para vários dispositivos

Bluetooth 4.2 (BR/EDR + BLE)

Suporta BLE Mesh, emparelhamento de transmissão Bluetooth, codificação de áudio SBC, anti-interferência de frequência AFH

Pode trabalhar simultaneamente com Wi-Fi e Bluetooth, sem conflito na programação de coexistência de rádio de hardware

3Recursos periféricos (até 26 GPIO)

Todas as matrizes GPIO podem ser livremente reutilizadas, periféricos de hardware integrados:

Comunicação: 3 UART, I2C, SPI, áudio I2S, TWAI (CAN2.0), SDIO

Análogo: 8 ADC SAR de 12 bits, 2 DAC de 8 bits, sensor táctil capacitivo

Controle: 16 LED PWM, PWM específico do motor, transceptor infravermelho, contador de pulsos, vigilante de hardware

Suporta expansão periférica de cartão SD para armazenamento de grande capacidade

4- Elétrica, dimensão e ambiente

Fornecimento de energia: 3,0 a 3,6 V (típico 3,3 V)

Tamanho: 18 × 17,5 × 3,2 mm, montura de superfície SMD padrão de 38 pin, tampa de blindagem metálica

Temperatura de funcionamento: versão padrão - 40°C~+85°C; versão de alta temperatura até - 40°C~+105°C

Nível de resistência à humidade: MSL3, suporta a produção em massa de solda por refluxo

Certificações: Bluetooth BQB, radiofrequência FCC/CE, RoHS

III. Pontos de atualização do 32E em comparação com o núcleo 32D anterior

Atualização do chip V3 silício: corrige anomalia de inicialização de cristal, falha do cache da PSRAM, bug de desconexão Bluetooth

Melhoria da segurança: suporta Secure Boot V2, criptografia de hardware Flash, adequado para dispositivos de rede comerciais

Optimização de rádio: interferência anti-electromagnética mais forte, melhoria significativa da estabilidade WiFi dos dispositivos com gabinetes metálicos

Software totalmente compatível: definições de pin permanecem inalteradas, podem ser substituídas diretamente pin-to-pin com 32D, sem necessidade de modificar PCB

Estabilidade do fornecimento: o Espressif promove principalmente o modelo de produção em massa, o 32D é gradualmente descontinuado, os novos projetos preferem o 32E

IV. Diferença simples do quadro ESP32-S3 / ESP32-C3

Diferenças fundamentais da posição central do modelo

ESP32-WROOM-32E Módulo IoT Geral Dual-core LX6, sem aceleração de hardware de IA, periféricos completos, alta relação custo/desempenho

ESP32-C3-WROOM-02 Low-cost Minimal IoT RISC-V single-core, de tamanho menor, adequado apenas para redes simples de sensores

ESP32-S3-WROOM-1 AI Voz / Visão Especializada Dual-core LX7 com instruções vetoriais de IA, suporta câmera DVP, grande PSRAM

V. Cenários de aplicação mais comuns

1. Casa inteligente (Escenário mais comum)

Soquetes inteligentes, interruptores de parede, controle de iluminação RGB, motores de cortina, gateway de detecção de temperatura / umidade / humano; Emparelhamento Bluetooth + controle remoto WiFi, ligação Mesh completa.

2.485/CAN para gateway sem fio WiFi, monitorização remota de equipamentos industriais

3Dispositivos de áudio e voz

Bluetooth WiFi alto-falante de modo duplo, terminal de anúncio de voz, reconhecimento de voz simples, reprodutor MP3; versão PSRAM pode armazenar em cache fluxos de áudio.

4Automatização industrial

Registro de dados industriais, recolha de dados sobre o estado dos equipamentos, monitorização em linha da temperatura/umidade/pressão, expansão sem fios do PLC, nó de recolha de dados da IoT em estufas agrícolas;Ampla gama de temperaturas -40~85°C, adequada para oficinas / ao ar livre.

5. Eletrónica de Consumo e Dispositivos de Fabricação

Carro com controle remoto WiFi, balança eletrônica, detector de saúde, dispositivos compartilhados (bateria de carregamento / gabinete de armazenamento), quadro de aprendizado de desenvolvimento Arduino / ESP-IDF.

6Segurança e Monitorização de Baixa Potência

Monitoramento do ambiente externo a bateria, gravador de temperatura/umidade do armazém, controlador de controlo de acesso, dispositivo de alarme de detecção humana; modo de sono profundo durante meses de duração da bateria.
