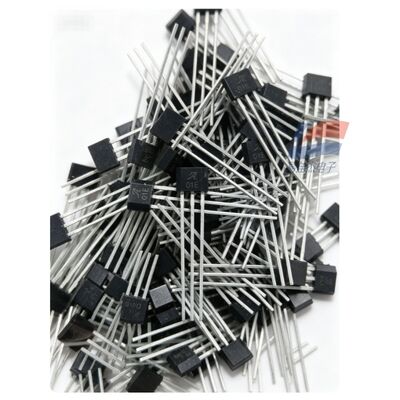

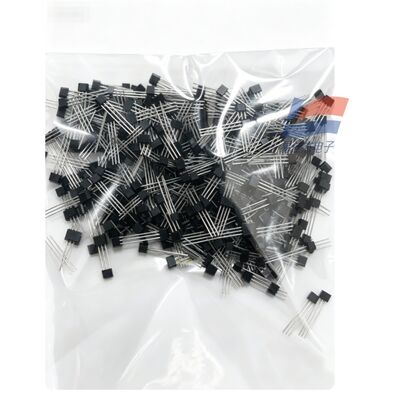

YJJ A1101EUA-T Interruptor de Hall Digital de Polo Único Com Ecrã de Seda 01E Eletrônica Automóvel

Descrição do produto:

YJJ A1101EUA-T Interruptor de salão digital de polo único com eletrônicos automotivos 01E com tela de seda

Características:

I. Informações Básicas

Nome completo do modelo: A1101EUA-T, serigrafia 01E
Pacote: SIP-3 de 3 pinos (plugue de pino longo equivalente a TO92)
Tipo de dispositivo: Interruptor Hall unipolar contínuo (saída digital), detecta apenas o pólo S (pólo sul) do ímã
Integração interna: circuito estabilizador de tensão, elemento Hall, amplificador de sinal, gatilho Schmitt, transistor de saída de dreno aberto NMOS
Certificações: Grau automotivo AEC-Q100, proteção ambiental RoHS, alta anti-interferência ESD/EMC, proteção reversa da bateria
II. Parâmetros elétricos principais (condição operacional padrão de 25 ℃)
1. Tabela de características elétricas da fonte de alimentação
Valores de especificação de parâmetros
Tensão de alimentação operacional VCC 3,8 V ~ 24 V DC (compatível com controle industrial 5V/12V/24V/fonte de alimentação automotiva)
Tensão máxima suportável ±30V (proteção de conexão reversa integrada e proteção contra surtos)
Corrente operacional estática típica 7,5 mA
Tempo de inicialização ≤ 4 μs, o campo magnético pode ser detectado imediatamente após a inicialização
2. Tabela de parâmetros de disparo do campo magnético (desempenho magnético do núcleo)
Explicação do valor típico dos parâmetros
Ponto de disparo de trabalho BOP (pólo S próximo) 175Gs (17,5 mT) A saída é puxada para baixo e conduz quando o campo magnético é ≥ 175Gs
Ponto de liberação BRP (ímã distante) 45Gs (4,5 mT) A saída é cortada e tem alta resistência quando o campo magnético é < 45Gs
Janela de histerese magnética BHYS 130Gs Evita que o tremor do campo magnético seja acionado incorretamente
Polaridade de detecção Pólo único, responde apenas ao pólo S do ímã O pólo N não tem resposta
3. Parâmetros de saída
Estrutura de saída: Dreno aberto de canal N (coletor aberto), deve usar um resistor pull-up superior
Corrente máxima de afundamento IOUT: 25 mA, pode acionar diretamente LEDs, pequenos relés
Queda de saturação (condução a 20mA): Típico 215 mV, máximo 400 mV
Corrente de fuga fora do estado: ≤ 10 μA
4. Ambiente e temperatura
Temperatura operacional: -40 ℃ ~ +85 ℃ (ampla faixa de temperatura para veículos)
Temperatura de armazenamento: -55 ℃ ~ +150 ℃
Material da embalagem: Embalagem plástica de resina epóxi preta, resistente à vibração e umidade
III. Principais vantagens do produto
Ampla tensão de 3,8 ~ 24 V, adequada para dispositivos de consumo de 5 V, sistemas industriais de 24 V, automotivos de 12 V;
A calibração da embalagem de fábrica elimina o desvio de temperatura do estresse de injeção, pontos de gatilho estáveis ​​em toda a faixa de temperatura;
Detecção contínua em tempo real, sem atraso no sono, responde instantaneamente ao movimento do ímã;
Proteções múltiplas integradas: proteção de conexão reversa, sobretensão, ESD, EMC forte contra interferência do motor;
Nenhum capacitor de bypass externo, o circuito é extremamente simples;
Embalagem SIP de pino longo DIP, conveniente para soldagem manual, produção de plug-in;
Estado sólido sem contatos mecânicos, vida útil superior a um bilhão de vezes, sem desgaste, sem faíscas.
4. Finalidades específicas de aplicação
1. Eletrônica Automotiva (principais cenários automotivos)
Detecção de posição do assento, detecção de fechamento de porta/porta traseira/janela;
Sensor de mudança de marcha da transmissão, limite de posição do acelerador/acelerador;
Limpador, limite de deslocamento do teto solar, detecção no local da nova pistola de carregamento de energia.
2. Equipamentos de automação industrial
Interruptor de fim de curso magnético no local do pistão da válvula eletromagnética/cilindro;
Correia de serra, contador de velocidade de rotação de rolos, detecção de presença de peças metálicas;
Porta do armário, alarme de fechamento magnético da porta de proteção de segurança;
Ventilador, coleta de velocidade de rotação do rotor do motor, contagem de pulsos.
3. Eletrodomésticos e casa inteligente
Detecção magnética da tampa da porta da máquina de lavar, detecção do interruptor da porta da geladeira;
Indução magnética de colisão de aspirador de pó, detecção no local de tanque de água/caixa de poeira;
Filtro purificador de água no local, detecção de fechamento da tampa da panela de arroz;
Sensor magnético de sucção no local com trava de porta inteligente.
4. Eletrônicos de consumo, equipamentos de instrumentação
Tampa flip do banco de potência, detecção de despertar com abertura do compartimento do fone de ouvido Bluetooth;
Impressora, fechamento da tampa do scanner, identificação no local da caixa de consumíveis;
Medidor de vazão, medidor de água / medidor de gás contagem de pulso magnético;
Identificação de sucção magnética do compartimento da bateria do instrumento portátil.
5. Segurança e armazenamento
Alarme magnético de porta, armário de armazenamento, monitoramento seguro do status da porta;
Linha de montagem presença de material indução magnética, classificação e contagem.
