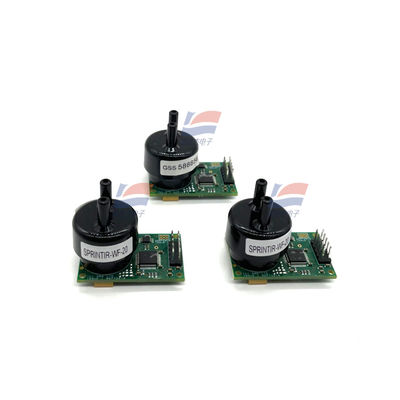

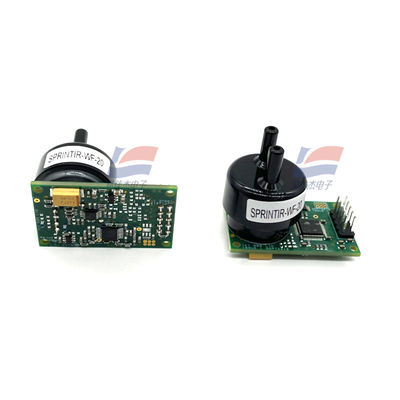

YJJ SprintIR-6S-20 NDIR Sensor infravermelho não dispersivo de dióxido de carbono CO2 0-20% Equipamento médico

Descrição do produto:

YJJ SprintIR-6S-20 NDIR Sensor de dióxido de carbono CO2 infravermelho não dispersivo 0-20% para equipamentos médicos

Características:

I. Informações básicas

Modelo: SprintIR-6S-20

Marca: GSS (UK Gas Sensing Solutions)

Gás detectado: CO2 (dióxido de carbono)

Princípio de detecção: fonte LED em estado sólido NDIR (infravermelho não dispersivo)

Método de amostragem: tipo de fluxo (bomba de tracção de gás para a entrada de gás)

Especificação do intervalo: 0 a 20% de CO2 (200 000 ppm)

Parâmetros técnicos do projecto

Faixa de medição 0 - 20% CO2

Precisão de medição ± ((70 ppm + 5% de leitura)

Resolução 10 ppm

Taxa de atualização de dados 20 Hz (saída de 20 conjuntos de dados por segundo)

Primeira leitura válida < 0,5 s, pré-aquecimento < 30 s

Erro não linear < 1%FS

Funções integradas de zero automático

Intervalo de pressão 500 - 2000 mbar

Coeficiente de pressão 0,13% / mbar

Vida útil > 15 anos

Tabela de parâmetros elétricos

Indicadores do projecto

Tensão de alimentação 3,25 - 5,5 VDC, recomendada 3,3 V

Corrente de funcionamento média < 12 mA, pico 33 mA

Consumo total de energia típico de 35 mW

Interface de comunicação TTL UART saída digital serial

Condições ambientais

Temperatura de funcionamento: 0°C ~ +50°C

Humidade: 0 - 95% RH (sem vapor de água de condensação)

Temperatura de armazenagem: -30°C ~ +70°C

Dimensões mecânicas

Diâmetro exterior da sonda: Φ23,8 mm, altura 24 mm

Bomba de ar: Bomba de ar de tubo duplo, compatível com a amostragem flexível da bomba de mangueira

Peso: sonda 7,5 g, total com montagem de PCB 16 g

III. Vantagens do produto

Resposta ultra-alta velocidade: amostragem de alta frequência de 20 Hz, captura perfeitamente as formas de onda respiratórias, é uma sonda médica de alta velocidade de CO2;

LED infravermelho de estado sólido, sem envelhecimento do filamento, vida útil muito superior ao NDIR tradicional do tipo lâmpada;

Câmara de gás de 2 mL extremamente pequena, volume morto pequeno, substituição rápida do caminho do gás, adequada para amostragem por derivação;

Saída digital UART, sem necessidade de amplificação analógica, chip único lê diretamente a concentração;

Cavidade óptica dourada, resistente a interferências de vapor de água, estabilidade de base a longo prazo.

IV. Principais aplicações

1Equipamento médico (aplicação principal)

Ventiladores, aparelhos de anestesia para monitorização do dióxido de carbono (EtCO2) no final da maré;

Testadores de função pulmonar, carrinhos metabólicos, equipamento cardiopulmonar de exercício;

Câmaras de respiração para experimentos com animais, instrumentos veterinários de monitorização da anestesia.

2Investigação e detecção fisiológica

Análise de gás para ensaios de aptidão física do movimento humano;

Experimentos de rastreamento rápido das concentrações de gases em vias dinâmicas;

Monitorização dinâmica do CO2 em incubadoras biológicas.

3Indústria e embalagem

Detecção de gás em linha para embalagens de atmosfera modificada (MAP);

Monitorização rápida da concentração de CO2 nos gases extintores de incêndio;

Cromatografia de gás, módulo de análise do caminho do instrumento dinâmico de distribuição de gás.
