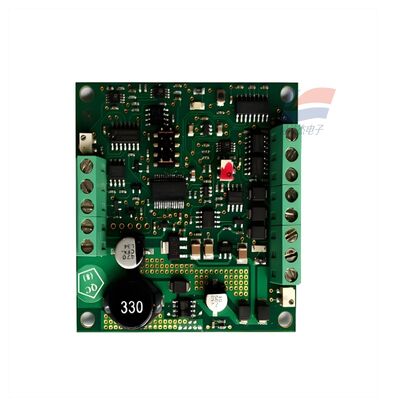

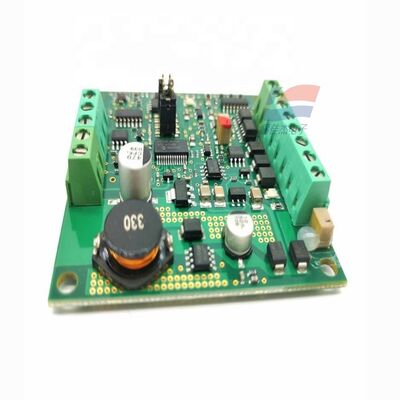

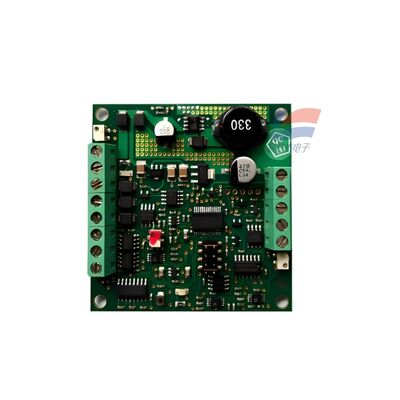

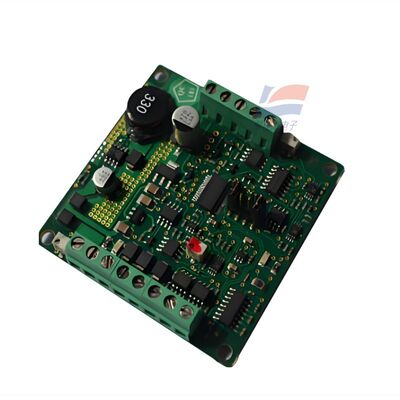

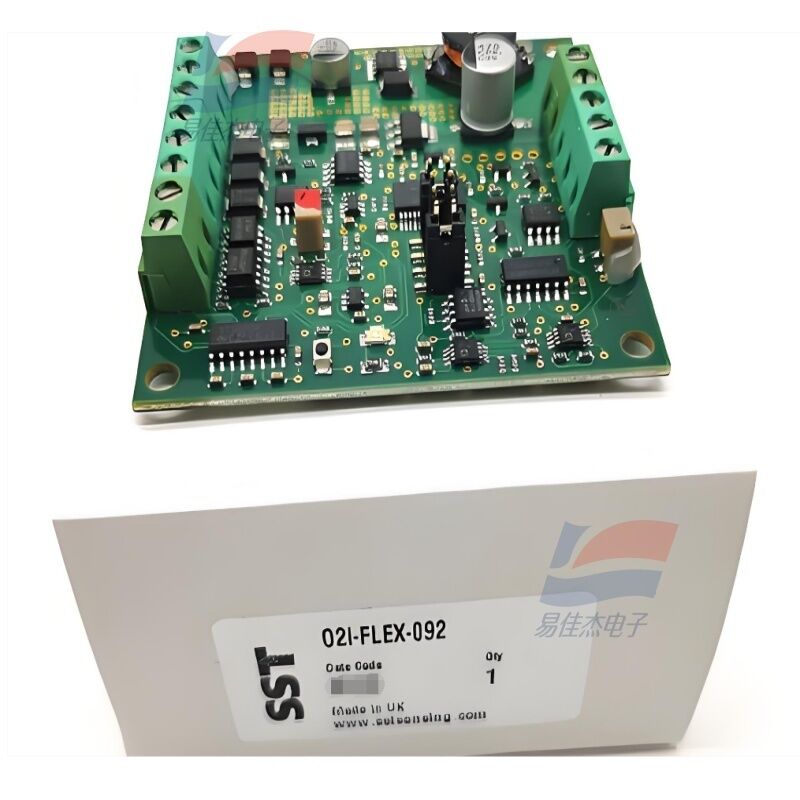

YJJ O2I-Flex-092 Unidade especializada + placa de circuito de conversão de sinal Sonda de oxigênio de zircônia

Descrição do produto:

YJJ O2I-Flex-092 Unidade especializada + placa de circuito de conversão de sinal para sonda de oxigênio de zircônia

Características:

I. Visão geral básica
O2I-Flex-092 é uma placa de circuito de driver e transmissor dedicada para sondas de oxigênio SST de zircônia (ZrO2). Ele é responsável por aquecer e alimentar a sonda de oxigênio, coletar os sinais fracos da bateria de zircônia, realizar amplificação e cálculo de sinais e convertê-los em sinais analógicos/digitais de padrão industrial. É compatível com todas as sondas de oxigênio de zircônia SST (O2S-FR-T2/T6, haste de sonda de alta temperatura OXY-Flex) e não pode ser usada sozinha sem uma sonda correspondente.
II. Parâmetros Elétricos
Fonte de alimentação: DC24V ± 10%, corrente máxima de trabalho 600mA (incluindo consumo de energia de aquecimento da sonda)
Três saídas (opcionais simultaneamente)
4-20mA: Carga 100-600Ω, faixa analógica corresponde linearmente à concentração de oxigênio
0-10VDC: Carga mínima ≥ 10kΩ, sinal de tensão de aquisição direta de PLC industrial
RS232 Digital: porta serial 9600, saída numérica de alta precisão de 0,01% O2, RS232 pode ser personalizado com faixa
Condições de temperatura e umidade: Trabalho -10℃ a +70℃; Armazenamento -10℃ a +70℃; Pressão de ar compatível com 1-1000mbar (compensação de pressão de ar integrada)
III. Especificações de medição de concentração de oxigênio
Dois intervalos (selecionável por hardware)
1 0,1% - 25% VOL O2 (ar convencional/espaço fechado)
2 0,1% - 100% VOL O2 (oxigênio de alta pureza, gás protetor inerte); RS232 pode ser personalizado com qualquer faixa segmentada
Precisão: Após calibração, ±1% FS; Repetibilidade ±0,5% FS
Resposta T90: Sonda de alta velocidade < 4s; Sonda padrão <15s; Pré-aquecimento e estabilização geral 5-10min
Método de calibração: calibração de botão integrada, calibração de gatilho de terminal externo, calibração remota via RS232 do computador host; A calibração de ponto único com 20,7% de ar O2 é suficiente, não há necessidade de tanque de gás de calibração
4. Principais recursos do produto
Luz indicadora de energia integrada + luz indicadora de falha, alarme intuitivo para curto-circuito da sonda/anomalia de aquecimento
Filtragem digital adaptativa: pode alternar entre modos de resposta rápida/saída estável, equilibrando dinâmica e estabilidade
Conectores de terminal plug-and-play, convenientes para fiação no local; Instalação incorporada OEM (tamanho de placa pequeno padrão)
Acessório não consumível de zircônia, vida útil da sonda de 3 a 8 anos, placa transmissora livre de manutenção a longo prazo
V. Finalidades da Aplicação
1. Caldeira / Gás de combustão (Principal)
Monitoramento de oxigênio residual em fornos de caldeiras a gás, combustível e biomassa, combinado com PLC para controle de economia de energia em circuito fechado e gerenciamento de emissões de gases de combustão.
2. Indústria de proteção de gás inerte
Fornos de tratamento térmico, fornos de brasagem, fornos de proteção de nitrogênio, fornos de sinterização de baterias de lítio, monitoramento de oxigênio residual para evitar oxidação, monitoramento de oxigênio residual de 0-1%.
3. Embalagem e alimentos
Embalagem hermética de alimentos enlatados/ensacados, tanques de armazenamento de vinho, inertização de armazenamento de grãos, monitoramento de frescor com baixo teor de oxigênio.
4. Ambiente e espaços fechados
Porões, cabines de navios, cabines subterrâneas seladas, aviso de deficiência de oxigênio para armazenamento de grãos; medição e controle do conteúdo de oxigênio em incubadoras de laboratório.
5. Geração de Oxigênio/Processos Químicos
Produção de oxigênio por separação de ar, produção de nitrogênio de alta pureza, monitoramento on-line do conteúdo de oxigênio em tanques de fermentação, proteção de intertravamento de concentração de oxigênio em vasos de reação química.
VI. Sondas de oxigênio comumente usadas
O2S-FR-T6: Tipo de inserção de temperatura ambiente, 0-25% O2 universal
OXY-Flex: Haste de sonda de alta temperatura (até 700 ℃), gás de combustão da caldeira dedicado
