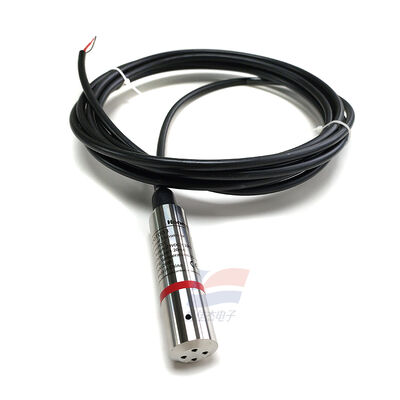

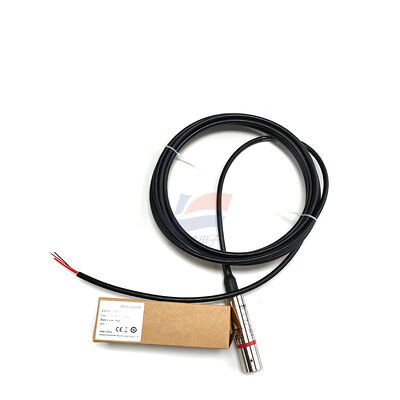

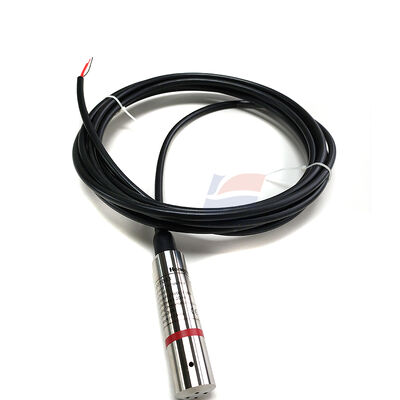

Transmissor de nível de líquido tipo imersão YJJ L8000T003 0-3m/ 0-30kPa Serviços de drenagem de abastecimento de água

Descrição do produto:

YJJ L8000T003 Transmissor de nível de líquido tipo imersão 0-3m/ 0-30kPa

Características:

I. Definição do modelo

L8000T003: série L8000T, gama de medição do nível da água de 3 metros, saída de corrente de 4-20mA, sensor de nível do líquido de pressão estática submersible.

II. Parâmetros técnicos essenciais

Intervalo de medição: coluna de água de 0 a 3 metros (0 a 30 kPa)

sinal de saída: 4 - 20mA DC (correspondente a 0 - 3 metros de nível de líquido)

Voltagem da fonte de alimentação: 15 - 28VDC (sistema de dois fios)

Pressão de sobrecarga: 1,5 vezes a pressão de escala total

Classe de precisão: ±0,25% FS

Não linearidade: ±0,15% FS

Repetitividade / histerese: 0,15% FS

Intervalo de temperatura

Temperatura média: -10°C - +80°C

Temperatura de armazenagem: -40°C - +100°C

Estabilidade a longo prazo: 0,2% FS/ano, deriva anual de zero pontos é mínima

Grau de proteção: IP68, pode ser utilizado para submersão subaquática de longa duração

Concha + diafragma indutivo: aço inoxidável 316

Componentes de vedação: borracha nitrílica (NBR), adequada para água limpa e esgotos suaves

Configuração do cabo: padrão = alcance + 2 metros (Este modelo vem com um comprimento total de cabo de 5 metros, e pode ser estendido para personalização)

Método de ligação: sistema de dois fios (fio preto para alimentação +, fio vermelho para saída de sinal)

Certificação: conformidade CE

III. Princípio de medição

A pressão estática do líquido é proporcional à altura do nível do líquido.e o núcleo de pressão de silício de difusão incorporado converte a pressão em um sinal de corrente padrão de 4-20mA, que está directamente ligado a PLC, medidores de exibição digital, sistemas DCS para converter a altura do nível da água.

IV. Principais aplicações

1- Abastecimento de água e drenagem

Monitorização contínua do nível da água nos reservatórios de água, filtros e reservatórios das instalações hidráulicas

Medição e controlo do nível dos reservatórios de regulação, reservatórios bioquímicos, poços de recolha nas instalações de esgoto

Controle automático do arranque e da parada dos poços de água subterrânea, dos reservatórios de água das câmaras de bombeamento

2. Edifício HVAC

Monitorização dos níveis de líquido nos tanques de água do ar condicionado central, tanques de água de expansão, poços de recolha, alarme de escassez de água e prevenção de transbordos.

3. Tubulações municipais

Monitorização do nível da água em túneis subterrâneos, poços de água da chuva, reservatórios de armazenagem de inundações, recolha de dados sobre o nível da água para sistemas remotos de gestão da água

4. Tanques industriais

Medição contínua dos níveis de líquido nos equipamentos de purificação de água, tanques de água pura, tanques de tratamento de água ambiental,Para obter o reabastecimento automático de água e alarmes de bloqueio de limite superior/inferior.

5Sistemas auxiliares

Directamente ligado ao PLC, RTU, gravadores sem papel, controladores de nível para completar a recolha do nível de água + controlo automático da bomba.
