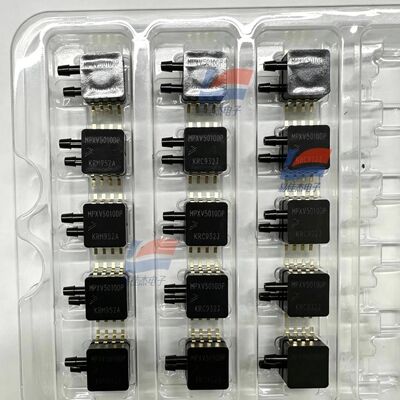

HVAC do sensor de pressão diferencial de YJJ MPXV5010DP 0-10kPa e aplicações médicas

Descrição do produto:

YJJ MPXV5010DP Sensor de pressão diferencial 0-10kPa HVAC e aplicações médicas

Características:

I. Parâmetros essenciais

1- Intervalo de pressão.

Tipo de medição: pressão diferencial (diferencial), dupla entrada P1-P2

Intervalo: 0 - 10 kPa (0 - 1,45 PSI, coluna de água de aproximadamente 1000 mm)

Supercarga máxima: 40 kPa

Pressão de ruptura: 100 kPa

2. Saída elétrica (amplificada, com compensação de temperatura)

Fornecimento de energia: 4,75 - 5,25 VDC (fornecimento de energia padrão do sistema de microcontrolador de chip único de 5 V)

Voltagem de saída: 0,2 V (0 kPa) - 4,7 V (10 kPa em escala completa), Voltagem de saída analógica linear

Sensibilidade: 450 mV/kPa

Tempo de resposta: ≤ 1 ms

Precisão: erro total no intervalo de temperatura de 0 a 85 °C ≤ ± 5% FS, calibrado em fábrica, circuito integrado de compensação de temperatura no chip, não é necessário circuito de condicionamento externo

3Ambiente e Estrutura

Temperatura de funcionamento: -40°C ️ +125°C

Embalagem: SIP-6 inserção direta, bico de ar de gancho duplo (diâmetro exterior φ3,3 mm), ligado a tubos de borracha de silicone

Médio: Só adequado para ar seco e limpo, não adequado para líquidos, gases corrosivos

Pins: 1 = VCC 5V; 2 = GND; 3 = Analog Out; 4/5/6 = Pins Flutuantes

II. Interpretação do modelo de carta

MPXV: Série com amplificação do sinal no chip + compensação de temperatura

5010: Código de alcance 0 - 10 kPa

DP: Pressão diferencial = Tipo de pressão diferencial de duas portas (duas portas de pressão, que medem a diferença de pressão entre dois pontos)

III. Principais aplicações

1Indústria de ventilação HVAC (mais comumente utilizada)

Medição da diferença de pressão antes e depois dos ventiladores, medição da pressão estática dos condutos

Monitorização do bloqueio do filtro: aumento da diferença de pressão antes e depois dos filtros indica que o filtro está obstruído

Controle de pressão de salas limpas, oficinas livres de poeira, controlo do volume de ar da ventilação

2Equipamento médico

Medição da diferença de pressão do fluxo de ar em ventiladores, máquinas de anestesia

Medição do fluxo de ar em instrumentos de ensaio da função pulmonar

Recolha de pressão para sistemas de regulação da pressão do ar em leitos hospitalares

3- Medição e controlo industriais

Medição da velocidade do vento com tubos de pitot (combinado com pressão diferencial para calcular a velocidade do vento)

Medição de fluxo de gás pequeno (aceleração + conversão da pressão diferencial em taxa de fluxo)

Monitorização da pressão negativa dos ventiladores, bombas de vácuo

Monitorização da pressão dos analisadores de gases

4- Eletrodomésticos e instrumentos domésticos

Detecção de pressão do nível da água nas máquinas de lavar roupa

Regulação de pressão de circuito fechado de pequenas bombas de ar

Equipamento de ensaio de estanqueidade do ar, de ensaio de micro-pressão

Especificações:
